ПКП1Т-Н/Щ1, ПКП1-Н/Щ1.И, ПКП-Н/Щ1.RS, Устройства управления и защиты электропривода
Устройство управления и защиты электропривода задвижки без применения
концевых выключателей ПКП1
Устройство управления и
защиты электропривода задвижки без применения концевых выключателей ПКП1
ПКП1Т
– контроль положения задвижки по времени ее перемещения и току, потребляемому
электродвигателем.
ПКП1И – контроль положения задвижки по числу оборотов вала и
периоду следования импульсов, поступающих с датчика на ее валу.
Назначение
Прибор ПКП1 предназначен для управления задвижками и
затворами в системе «Водоканал» и защиты их механизмов и электроприводов при
заклинивании без применения концевых выключателей.
Функциональные возможности
• Автоматическая
остановка электропривода при достижении задвижкой крайнего положения без
применения «концевиков»
• Контроль и индикация текущего положения задвижки в процентах
• Выключение управления приводом с выдачей сигнала «Авария» при заклинивании
задвижек или проскальзывании механизмов электропривода
• Сохранение информации о положении задвижки при обесточивании
• Контроль положения задвижки при установленном модуле с токовым выходом 4...20
мА или контроль и управление при установленном модуле интерфейса связи RS-485

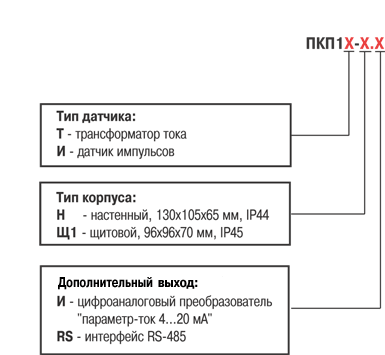

Модификации прибора
Комплектация
1. Прибор ПКП1
2. Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
3. Паспорт и руководство по эксплуатации
|
