Диафрагмы
Диафрагмы
ДКС
Общие сведения
Диафрагма предназначена для
измерения расхода жидкости, пара или газа в комплекте с
дифманометрами-расходомерами.
Технические данные
Диафрагмы вида ДКС по
типоразмерам изготавливаются в соответствии с ГОСТ 26969-86. Конструкция и

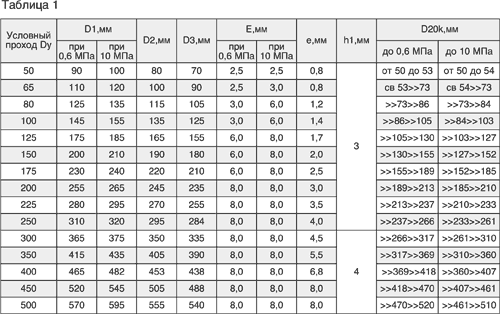

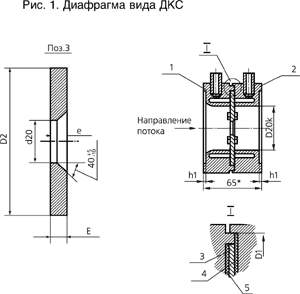

размеры диафрагм камерных указаны на рис. 1 и в таблице 1.
Диафрагмы поставляются с
кольцевыми камерами исполнения 1, по заказу потребителя могут быть изготовлены
исполнения 2.
Кольцевые камеры
изготавливаются из стали 20 ГОСТ 1050-74 (условное обозанчение "а"), либо из
стали 12Х18Н10Т ГОСТ 5632-72 (условное обоначение "б").
Диафрагма изготавливается из
стали 12Х18Н10Т, либо из стали 10Х17Н13М2Т ГОСТ 5632-72 (условное обоначение
"в").
Диафрагмы камерные
изготавливаются на условное давление Ру=0,6 МПа (6 кгс/см2) и Ру=10
МПа(100кгс/см2).
По заказу потребителя
диафрагмы вида ДКС могут комплектоваться сосудами уравнительными
конденсационными, конструкция и размеры которых представлены на рис. 4. Возможна
комплектация сосудами уравнительными, сосудами разделительныами, конструкцию и
размеры см. на рис. 5.
Сосуды могут быть поставлены
типа СКУР-10, рабочее давление до 10 МПа.
Возможна поставка сосудов из
стали 20 ГОСТ 1050-74, условное обозначение марки материала "А", либо из стали
12Х18Н10Т ГОСТ 5632-72, условное обозначение "Б".
Комплект поставки
В комплект поставки диафрагм
вида ДКС входят:
диафрагма - 1 шт.
вентили - 2 шт.
ниппели - 4 шт.
гайки - 4 шт.
паспорт ИНСУ 5.892.022 ПС - 1 экз.
техническое описание ИНСУ 5.892.022 ТО - 1 экз.
По согласованию с
потребителем допускается поставлять 1 экземпляр ТО на каждые 10 диафрагм,
поставляемых в один адрес.
По требованию заказчика в
комплект поставки
включены сосуды СКУР-10 - шт.
Размещение и монтаж
Диафрагма вида ДКС
устанавливается в трубопровод между фланцами по ГОСТ 12815-80, удовлетворяющими
требованиям приложения 5 ГОСТ 26969-86 и доработанными под посадочный диаметр
кольцевых камер.
Уплотнение соединения следует
вести с помощью двух уплотнительных прокладок, устанавливаемых между фланцем и
кольцевой камерой диафрагмы, как со стороны входа, так и со стороны выхода
потока.
Прокладки должны быть
изготовлены из паро-нита по ГОСТ 481-80 толщиной 0,6 мм или других материалов,
стойких к воздействию измеряемой среды.
Прокладки с диафрагмами не
поставляются и изготовляются потребителем при монтаже диафрагмы ДКС в
трубопровод.
ДФС
Общие сведения
Диафрагма вида ДОС является
стандартным сужающим устройством, предназначенным для измерения расхода газа,
пара или жидкости в комплекте с преобразователем разности давлений и отличается
от диафрагм вида ДКС ГОСТ 26969-86 фланцевым способом отбора перепада давлений,
применение которого предусмотрено РД 50-213-80.
Технические данные

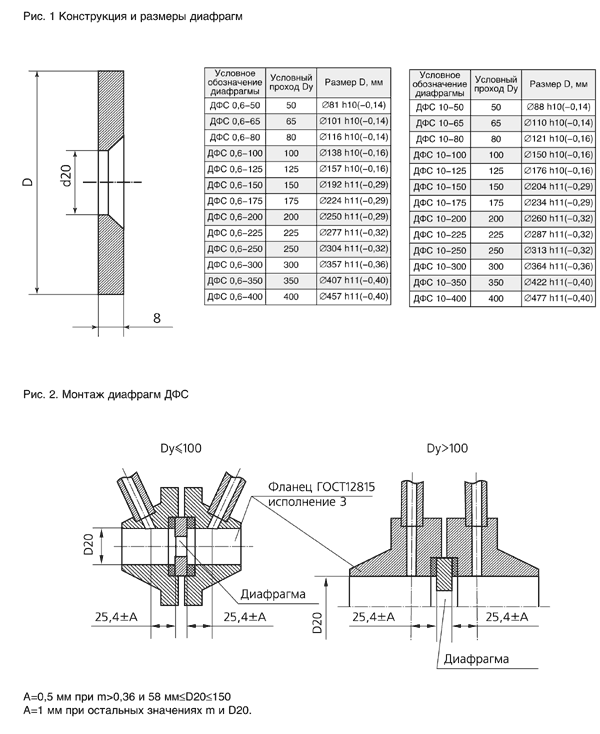

Конструкция и размеры
диафрагм указаны в таблице рис. 1. Диафрагмы изготавливаются в соответствии с
требованиями, предъявляемыми ГОСТ 26969-86 к дискам диафрагм вида ДКС, ДБС и
требованиями РД 50-213-80.
Отверстие d20 выполняется по
результатам расчета исходных данных потребителя в соответствии с РД 50-213-80.
Диафрагмы в соответствии с
заказом изготавливаются из стали 12X18Н10Т ГОСТ 5632-72 (исполнение б) или стали
10Х17Н13М2Т ГОСТ 5632-72 (исполнение в).
Диафрагмы в соответствии с
заказом изготавливаются на условное давление Ру=0,6 МПа или Ру=10МПа.
При заказе диафрагмы и в
документации другой продукции в условном обозначении диафрагмы вида ДФС следует
указывать вид диафрагмы, условное давление в соответствии с вышеуказанным,
условный проход в соответствии с рис. 2 и исполнение по материалам (см. выше).
Пример условного обозначения
диафрагмы вида ДФС на условное давление Ру=10 МПа для трубопровода с условным
проходом Ду=250 мм из стали 12Х18Н10Т:
Диафрагма ДФС 10-250-6
Комплект поставки
В комплект поставки диафрагмы
вида ДФС входят:
диафрагма ДФС - 1 шт.
паспорт - 1 экз.
техническое описание и инструкция
по эксплуатации - 1 экз.
По согласованию с
потребителем допускается поставлять 1 экземпляр ТО на каждые 10 диафрагм,
поставляемых в один адрес.
Размещение и монтаж
Диафрагм вида ДФС должны
устанавливаться в трубопровод между фланцами по ГОСТ 12815-80 исполнения 3,
удовлетворяющими требованиям приложения 5 ГОСТ 26969-86 и доработанными в
соответствии с рис. 3 настоящего технического описания.
Уплотнение соединения
диафрагмы с фланцами следует вести с помощью двух уплотнительных прокладок,
устанавливаемых во впадины фланцев. Прокладки должны быть изготовлены из
па-ронита по ГОСТ 481-80 толщиной 0,6 мм или других материалов, стойких к
воздействию измеряемой среды.
Наружный диаметр прокладки
должен быть равным наружному диаметру диафрагмы (см. рис. 1), а диаметр
отверстия в прокладке - действительному внутреннему диаметру трубопровода.
Прокладки с диафрагмами не
поставляются и изготавливаются потребителем в соответствии с указанными выше
требованиями.
Диаметр отверстия во фланцах
для отбора перепада давлений и внутренний диаметр импульсных трубок - 15 мм.
Диаметры отверстий во фланцах должны быть одинаковыми, оси отверстий могут
находиться в разных меридиональных плоскостях.
Указание
по эксплуатации

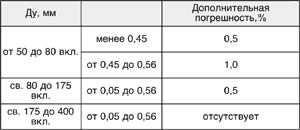

При расчете общей погрешности
расходомерного устройства следует учитывать дополнительную погрешность
коэффициента расхода, вызванную увеличением толщины диафрагмы относительно
значений, задаваемых РД 50-213-80. Величина дополнительной погрешности указана в
таблице.
