Подробная информация

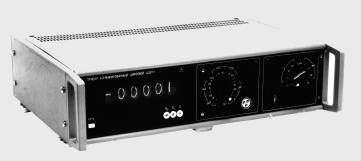

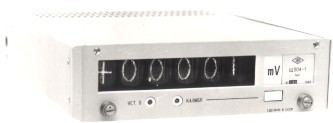

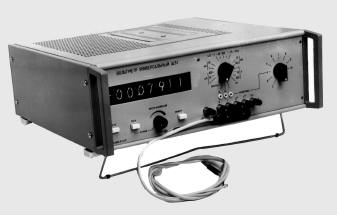

Щ 31, Щ 300, Щ 301, Щ 304 - вольтметры, приборы комбинированные цифровые Вольтметр универсальный цифровой Щ 31 Назначение Предназначен для измерения постоянного тока, напряжения постоянного тока, сопротивления постоянному току. Пределы измерений и классы точности приведены в таблице. Измеряемая величина Предел измерения Класс точности Напряжение 10 мВ 1000 мВ 1 В 10 В 100 В 1 кВ 0,02/0,02 0,01/0,005 0,01/0,002 0,005/0,001 0,02/0,003 0,02/0,003 Ток 1 мкА 10 мкА 100 мкА 1 мА 10 мА 0,05/0,01 0,02/0,005 0,02/0,005 0,01/0,005 0,01/0,005 Сопротивление 1 кОм 10 кОм 100 кОм 1 МОм 10 МОм 0,005/0,001 0,005/0,001 0,005/0,001 0,005/0,002 0,01/0,005 Технические характеристики Мощность, потребляемая от сети, ВА 50 Двоично-десятичный код выхода на внешнее устройство 8-4-2-1 Число знаков отсчета 7 Напряжение питающей сети при частоте 50 Гц, В 220 ± 22 Температура окружающего воздуха, оС от + 10 до + 35 Относительная влажность, % 80 Габаритные размеры, мм 170х488х500 Масса, кг 16,5   Прибор комбинированный цифровой Щ 300 Назначение Интегрирующий высокочувствительный прибор предназначен для измерения: - постоянного тока от 0,01 нА до 1 А - напряжения постоянного тока от 0,1 мкВ до 1000 В - сопротивления постоянному то от 0,01 Ом до 1 ГОм Прибор работает от сети переменного тока напряжением 220 ± 22 В и частотой 50 ± 1 Гц. Измеряемая величина Пределы измерения Класс точности Напряжение 1 мВ 10 мВ 100 мВ; 1; 10; 100 В; 1 кВ 0,2/0,1 0,1/0,05 0,05/0,02 Ток 100 нА 1 мкА 10; 100 мкА; 1; 10 мА 100 мА; 1 А 0,2/0,1 0,1/0,05 0,1/0,02 0,1/0,04 Сопротивление 100 Ом; 1; 10; 100 кОм 1; 10 МОм 100 МОм 1 ГОм 0,1/0,02 0,1/0,04 0,5/0,2 1,5/0,5 Технические характеристики Быстродействие, преобразований/сек. 25 Число знаков отсчета 5  Выход- код в ТТЛ- уровнях 1-2-4-8 Потребляемая мощность, ВА 25 Диапазон рабочих температур, оС        от + 10 до + 35 Относительная влажность, % 80 Габаритные размеры, мм 110х317х317 Масса, кг 6,0 Прибор комбинированный цифровой Щ 301 Назначение Прибор комбинированный цифровой Щ 301 имеет три исполнения: Щ 301/1, Щ 301/2, Щ 301/3. Предназначен для измерения постоянного тока, напряжения постоянного тока, сопротивления постоянному току, емкости, синусоидального переменного тока, синусоидального напряжения переменного тока в диапазоне частот от 45 до 20000 Гц. Прибор обеспечивает вывод информации о роде измеряемой величины, диапазоне измерения, величине и полярности измеряемого параметра в двоично-десятичном коде 8-4-2-1. Прибор работает от сети переменного тока напряжением 220 ± 22 В и частотой 50 ± 1 Гц. Измеряемая величина Диапазоны измерений Щ 301-1 Щ 301-2 Щ 301-3 Напряжение постоянного тока 1 мкВ - 1 кВ 1 мкВ - 1 кВ 1 мкВ - 1 кВ Напряжение переменного тока 100 мкВ - 300 В - 100 мкВ - 300 В Постоянный ток 0,1 нА - 1 А 0,1 нА - 1 А - Переменный ток 0,1 мкА - 1 А - - Сопротивление постоянному току 0,01 Ом - 100 МОм 0,01 Ом - 100 МОм 0,01 Ом - 100 МОм Емкость 0,01 пФ - 100 мкФ 0,01 пФ - 100 мкФ 0,01 пФ - 100 мкФ Технические характеристики Класс точности 0,02/0,05 Полная шкала 12000 Мощность, потребляемая от сети при максимальном напряжении, ВА 20 Температура окружающего воздуха, оС от 10 до 35 Относительная влажность при 25 оС, % 80 Габаритные размеры, мм 494х132х382 Масса, кг 9,0 Вольтметр цифровой Щ 304-1   Назначение   Прибор является однопредельным и предназначен для работы в информационно-измерительных системах и в качестве самостоятельного прибора для измерения постоянного напряжения. Обеспечение вывода информации о величине измеряемого напряжения в двоично-десятичном коде 8-4-2-1.   Технические характеристики   Предел допускаемой основной погрешности при верхнем пределе диапазона измерений: d од, %   - 1 мВ - 10 мВ - 100 мВ - 1 В - 500 В - 10 В; 100 В ± 0,2 ± 0,1 ± 0,06 ± 0,05 ± 0,06 ± 0,1   Полная шкала 12000 Напряжение питания, В от 187 до 242 Частота, Гц 50 Мощность, потребляемая прибором от сети:     - при номинальном напряжении, ВА 15   - при максимальном напряжении, ВА 17 Температура окружающего воздуха, оС от + 10 до + 37 Относительная влажность, % 80 Габаритные размеры, мм 61х219х310 Масса, кг 3,0           При заказе указать предел измерения.
