Подробная информация

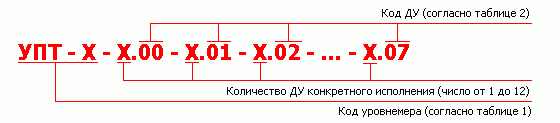

УПП-1-**, УПП-2-**, УПП-3-**, УПТ-1,6, УПТ-2,0, УПТ-2,5, УПТ-3,0, Уровнемеры поплавковые Уровнемеры поплавковые с пневматическим выходом УПП Уровнемеры поплавковые с электрическим выходом УПТ Назначение Уровнемеры предназначены для оперативного контроля уровня жидкости, находящейся под атмосферным или избыточным давлением, преобразования измеряемого параметра в унифицированный пневматический или электрический сигнал. В уровнемерах УПП-1, УПП-3, УПТ показывающее устройство расположено над монтажным фланцем. Уровнемеры УПП-2, УПП-4 - со сниженным расположением показывающего устройства. Технические характеристики  Диапазон измерения, м,      УПП1, УПП2, УПТ: 0 - 1.6…3.0      УПП3, УПП4: 0 - 6…12.0  Диапазон плотности, кг\м3      УПП1, УПП2, УПТ: 400…1800      УПП3, УПП4 700…1800  Точность измерений УПП, %,      по шкале ±1.0      по выходному сигналу ±1.5 (для УПТ см. ниже)  Материал деталей: 12Х18Н10Т  Диапазон рабочих температур окружающей среды, oС: -50…+50  Cкорость изменения уровня (м/с) не более: 8.3 х 10-3  Габаритные и установочные размеры приведены в таблице.  Параметры измеряемой среды:      кинематическая вязкость, сСт: до 100      температура продукта, oС -40…+100      условное давление, МПа до 1.6      плотность г/см3 0.400… 1.800      измеряемый уровень, м 1.6; 2.0; 2.5; 3.0; 6.0; 8.0; 10.0; 12.0 Описание принципа работы уровнемера УПТ Конструктивно уровнемер поплавковый с токовым выходом УПТ состоит из датчика уровня и блока электронного уровнемера БЭУ. По принципу действия уровнемер относится к поплавковым с магнитной передачей перемещения поплавка. Информация об изменении уровня передается от датчика ДУ электрическими импульсами по линии связи к блоку электронному БЭУ. Датчик уровня ДУ состоит из поплавка с ведущим магнитом, направляющей трубы, ведомого магнита и показывающего устройства. При изменении уровня контролируемой жидкости поплавок с ведущим магнитом перемещается по направляющей трубе и увлекает за собой ведомый магнит, подвешанный внутри этой трубы на тросе, который наматывается на барабан показывающего устройства. Значение контролируемого уровня считывается по шкале показывающего устройства, снабженного двумя циферблатами, отградуированными в метрах (цена деления 0.05м) и сантиметрах (цена деления 0.2см). Дистанционная передача информации об изменении уровня осуществляется по трехпроводной линии связи импульсами, сформированными двумя герконовыми реле датчика ДУ. Электрические цепи герконовых реле имеют искробезопасное исполнение, обеспечиваемое применением стандартного барьера искрозащиты. Вторичный электронный блок представляет собой микропроцессорный контроллер, предназначенный для преобразования сигналов от датчика уровня в цифровое значение уровня.  Степень защиты оболочки ДУ: IP65 по ГОСТ 14254  Вид взрывозащиты: искробезопасная электрическая цепь уровня ib (1ExibIICT5)  Питание уровнемера (БЭУ), напряжение, В, частота, Гц: 220 (+22,-33), 50 (+1,-1)  Предел допускаемой основной приведенной погрешности, %:    по шкале местного отсчета (ДУ): ±0.75;    по цифровому индикатору (БЭУ): ±0.75;    по выходному сигналу 4 - 20 mA (БЭУ): ±1.0.  Параметры линии связи от ДУ до БЭУ:    емкость, мкф, не более: 1.45    индуктивность, мГн, не более: 23.0    тип кабеля: трехжильный, экранированный, в изоляции  Параметры, вычисляемые БЭУ и отображаемые на цифровом индикаторе:    текущий уровень, см: XXXX.X  Дополнительные возможности:    релейный выход: контакты реле 250 В, 2.0A переменного тока, или 30 В, 2А постоянного тока    (сигнализация предельного взлива);  Габаритные размеры, мм (длина, ширина, высота) и масса составных частей уровнемера (кг):    блок электронный БЭУ АИС 3.083.027, - 01, - 02, - 03, - 04, - 05: 185 х 310 х 580 (6.75 кг)    датчик уровня ДУ АИС 5.150.075 (0 - 1.6 м; 400 - 900 кг/м3): 300 х 300 х 2600 (25.0 кг) Условное обозначение уровнемера УПТ Примечание: Количество и код ДУ конкретного исполнения записывается в условном обозначении уровнемера при наличии ДУ данного исполнения в комплекте. Таблица 1 Код уровнемера Общее количество ДУ УПТ - 1 1 УПТ - 2 2 УПТ - 3 3 УПТ - 4 4 УПТ - 5 5 УПТ - 6 6 УПТ - 7 7 УПТ - 8 8 УПТ - 9 9 УПТ - 10 10 УПТ - 11 11 УПТ - 12 12 Таблица 2 Код ДУ Условное обозначение ДУ Поддиапазон плотности измеряемой среды, кг/м3 Диапазон измерения уровня, м 00 ДУ - 1,6 - А 400 - 900 0 - 1.6 01 ДУ - 1,6 - Б 800 - 1800 0 - 1.6 02 ДУ - 2,0 - А 400 - 900 0 - 2.0 03 ДУ - 2,0 - Б 800 - 1800 0 - 2.0 04 ДУ - 2,5 - А 400 - 900 0 - 2.5 05 ДУ - 2,5 - Б 800 - 1800 0 - 2.5 06 ДУ - 3,0 - А 400 - 900 0 - 3.0 07 ДУ - 3,0 - Б 800 - 1800 0 - 3.0 Габаритные размеры УПП Шифр Диапазон Плотность Д, мм H, мм В, мм Г, мм H1, мм Е, мм УПП 1-01А 0...1.6 м 0.4...0.9 300 2060 - - 565 - УПП 2-01А 0.4...0.9 1250 2100 - 275 УПП 1-01Б 0.8...1.8 200 - - 565 - УПП 2-01Б 0.8...1.8 1250 2100 - 275 УПП 1-02А 0...2.0 м 0.4...0.9 300 2460 - - 565 - УПП 2-02А 0.4...0.9 1500 2500 - 275 УПП 1-02Б 0.8...1.8 200 - - 565 - УПП 2-02Б 0.8...1.8 1500 2500 - 275 УПП 1-03А 0...2.5 м 0.4...0.9 300 3060 - - 565 - УПП 2-03А 0.4...0.9 1750 3100 - 275 УПП 1-03Б 0.8...1.8 200 - - 565 - УПП 2-03Б 0.8...1.8 1750 3100 - 275 УПП 1-04А 0...3.0 м 0.4...0.9 300 3460 - - 565 - УПП 2-04А 0.4...0.9 2000 3500 - 275 УПП 1-04Б 0.8...1.8 200 - - 565 - УПП 2-04Б 0.8...1.8 2000 3500 - 275 УПП 3-6 0...6 м 0.7...1.8 300 6500 - - 665 - УПП 4-6 1500 5040 - 290 УПП 3-8 0...8 м 8500 - - 665 - УПП 4-8 1500 7040 - 290 УПП 3-10 0...10 м 10500 - - 665 - УПП 4-10 1500 9040 - 290 УПП 3-12 0...12 м 12500 - - 665 - УПП 4-12 1500 11040 - 290 Габаритные размеры УПТ Наименование составных частей Обозначение составных частей Габаритные размеры, мм Масса, кг Длина Ширина Высота Датчик уровня ДУ ДУ - 1,6 - А 300 300 2600 25.0 ДУ - 1,6 - Б 300 220 2600 23.0 ДУ - 2,0 - А 300 300 3000 25.5 ДУ - 2,0 - Б 300 220 3000 23.5 ДУ - 2,5 - А 300 300 3600 26.0 ДУ - 2,5 - Б 300 220 3600 24.0 ДУ - 3,0 - А 300 300 4000 26.5 ДУ - 3,0 - Б 300 220 4000 24.5 Блок электронный уровнемера БЭУ БЭУ - 1 185 310 580 8.50 БЭУ - 2 185 310 580 8.15 БЭУ - 3 185 310 580 7.8 БЭУ - 4 185 310 580 7.45 БЭУ - 5 185 310 580 7.1 БЭУ - 6 185 310 580 6.75
