Фильтр-стабилизатор давления воз
Фильтр-стабилизатор давления
воздуха ФСДВ
Назначение
Фильтр-стабилизатор
давления воздуха предназначен для окончательной очистки от механических примесей
и масла, регулирования и автоматического поддержания давления воздуха питания
пневматических приборов и средств автоматизации.
Фильтр-стабилизатор имеет коррозионностойкое исполнение ФСДВ-Ор предназначенное
для эксплуатации в среде, содержащей до 10 мг/м3 сероводорода или
сернистого ангидрида и в аварийных ситуациях (в течении 3-4 часов) - до 100 мг/м3
сероводорода или сернистого ангидрида до 200 мг/м3.
Технические характеристики
Классы
загрязненности воздуха на входе 3 или 5 по ГОСТ 17433-80.
Классы загрязненности воздуха на выходе 0 или 1 по ГОСТ 17433-80.
Степень очистки воздуха не менее 99,95%.
Давление воздуха на входе:
ФСДВ-6 - от 0,25 до 0,6 МПа;
ФСДВ-10 - от 0,6 до 1 МПа.
Диапазон изменения настройки регулируемого давления на выходе:
ФСДВ-6 - от 0,03 до 0,25 МПа;
ФСДВ-10 - от 0,03 до 0,6 МПа.
Максимальный расход воздуха на выходе - 8 м3/ч (ФСДВ-6); 15 м3/ч (ФСДВ-10).
Допускаемая величина разности между нижним значением давления на входе и верхним
значением давления на выходе должна быть не менее 0,2 МПа.
Допускаемое изменение давления, установленного на выходе, при изменении расхода
воздуха на выходе не должно превышать ±0,0135 МПа на каждый 1 м3/ч изменения
расхода.
Допускаемое изменение давления, установленного на выходе, не должно превышать
±0,006 МПа при изменении давления на входе в пределах всего диапазона при
температуре 25 °С.
Тип соединения с внешними пневматическими линиями по ГОСТ 25165-82: 00-01-1,
00-02-2.
Климатические исполнения:
У1, но для работы при температуре от минус 50 до плюс 60 °С и относительной
влажности до 95%;
Т1, но для работы при температуре от минус 25 до плюс 60 °С и относительной
влажности до 100%.
Масса - не более 1,25 кг
Обозначения при заказе.
При заказе
необходимо указать:
-
Наименование
-
Условное

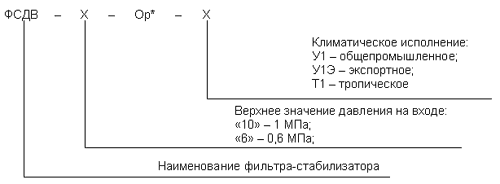

обозначение (составляется по структурной схеме, приведенной ниже)
-
Обозначение ТУ
Примечание.
*Указывается только для фильтров-стабилизаторов в коррозионностойком исполнении.
Пример заказа
-
Фильтр-стабилизатор ФСДВ с давлением на входе до 1 МПа климатического
исполнения У1: "Фильтр-стабилизатор ФСДВ 10-У1 ТУ 311-00002648.032-93".
-
Фильтр-стабилизатор ФСДВ в коррозионностойком исполнении с давлением на
входе до 0,6 МПа климатического исполнения Т1: "Фильтр-стабилизатор
ФСДВ-6-Ор-Т1 ТУ 311-00002648.032-93".
|
