Подробная информация

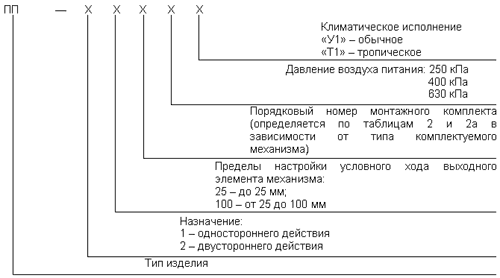

ПП-1, ПП-2, ПП 12.2, Позиционеры пневматические, панель управления пневматическая Позиционеры пневматические ПП Назначение Предназначены для уменьшения рассогласования хода и повышения быстродействия пневматических поршневых и мембранных исполнительных механизмов путем введения обратной связи по положению выходного штока исполнительных механизмов. Позиционеры являются комплектующими изделиями для исполнительных механизмов: позиционеры одностороннего действия для мембранных исполнительных механизмов прямого и обратного хода, позиционеры двустороннего действия – для поршневых исполнительных механизмов. Основные технические характеристики Наименование параметра Позиционер одностороннего действия ПП-1 двустороннего действия ПП-2 Входной (управляющий) сигнал, кПа 20—100 Давление питания, кПа 250, 400, 630 400, 630 Условный ход выходного штока исполнительного механизма, мм      ПП-1.25      ПП-1.100      ПП-2.25      ПП-2.100 4; 6; 10; 16; 25 25; 40; 60; 100 10; 16; 25 25; 40; 60; 100 Пределы допускаемой основной погрешности, % ±1 Расход воздуха в установившемся режиме не более, м3/ч: при давлении питания 250 кПа   400 кПа        630 кПа        0,6 0,8 1,2 – 1,0 1,5 Расход воздуха в переходном режиме не более, м3/ч: при давлении питания 250 кПа   400 кПа        630 кПа        9,1 13 19 – 13 19 Климатическое исполнение - У1, но для работы при температуре от минус 50 до плюс 60 ° С, - Т1 по ГОСТ 15150-69 Масса, кг 2,0 2,2 Примечание. Для подготовки воздуха питания позиционеров рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ. Оформление заказа При заказе необходимо указать: Наименование Условное обозначение (составляется по структурной схеме, приведенной ниже) Обозначение ТУ Структура условного обозначения позиционеров Типы механизмов, комплектуемых позиционерами, приведены в таблицах 2 и 2а. Таблица 2 Модификация и типоразмер Тип комплектуемого механизма Конструкция стойки диаметр заделки мембраны, мм условный ход выходного элемента, мм вид действия ПП-1.25.1** 160 4; 6; 10; 16; 25 Прямой и обратный Литая ПП-1.25.2 200 6; 10; 16; 25 250 10; 16; 25 400 25 Прямой ДАЗ* ПП-1.25.3 320 16; 25 Литая ПП-1.25.4 320 16; 25 Обратный ПП-1.25.5 200 6; 10; 16 Прямой и обратный Сварная 250 16 ПП-1.25.6 320 16 Обратный 400 25 ПП-1.25.14 250 25 Прямой Шестигранник или круг ПП-1.100.2 250 40 Обратный Литая ПП-1.100.4 320 40; 60 Прямой и обратный 400 25 Обратный ДАЗ ПП-1.100.5 250 25; 40 Прямой и обратный Сварная ПП-1.100.6 320 25 320 40; 60 Обратный 400 25 Прямой 400; 500 40 Прямой и обратный ПП-1.100.7 320 40 Прямой ПП-1.100.8 250 40 Литая 400; 500 40; 60 Прямой и обратный ДАЗ ПП-1.100.9 320; 400; 500 60 Прямой Сварная ПП-1.100.10 400; 500 100 Прямой и обратный ПП-1.100.11 400; 500 60 Обратный ПП-1.100.14 250 40; 60 Прямой Шестигранник или круг * Стойка конструкции Дунаевецкого арматурного завода (ДАЗ). ** Последняя цифра в обозначении типоразмера соответствует порядковому номеру монтажного комплекта. Таблица 2а Модицификация и типоразмер Тип комплектуемого механизма ПП-2.25.12 Поршневые механизмы с условным ходом выходного элемента от 10 до 25 мм, в том числе поворотные механизмы ФЦ 99 ПП-2.100.13 Поршневые механизмы с условным ходом выходного элемента от 25 до 100 мм Пример заказа Позиционер одностороннего действия, предел настройки условного хода выходного элемента механизма до 25 мм, порядковый номер монтажного комплекта – 3, давление воздуха питания 630 кПа: “ГСП. Позиционер пневматический ПП-1.25.3.630 кПа ТУ 25-7333.036-90”. Панели управления пневматические ПП12.2, ДПУ.1 Назначение Предназначены для дистанционного ручного управления исполнительным механизмом, плавного перехода с ручного управления на автоматическое регулирование и обратно, контроля величины управляющего пневматического сигнала в линии исполнительного механизма, отключения регулятора от линии исполнительного механизма при ручном управлении, контроля выходного давления регулятора (до выключающего реле) при ручном управлении и автоматическом регулировании. Панель ПП12.2 работает в комплекте с приборами серии 711Р, 712Р и другими, имеющими встроенные пневматические регуляторы и задатчики. Основные технические характеристики Диапазон изменения входных и выходных аналоговых сигналов 20-100 кПа. Давление сжатого воздуха дискретных сигналов: при значениях "0" - от 0 до 10 кПа; при значениях "1" - от 110 до 140 кПа. Давление воздуха питания 140 кПа. Для питания панелей рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ. Предел допускаемой основной погрешности панелей (манометров) не более ±2,5% от верхнего предела измерения. Расход воздуха на выходе (мощность задатчика) не менее 20 л/мин. Расход воздуха питания панелей при установившемся режиме работы задатчиков не более 4,0 л/мин. Тип соединения с внешними пневматическими линиями: штуцерное соединение 00-01-1; 00-02-2; 00-03-3; 00-04-4 по ГОСТ 25165-82. Климатические исполнения: УХЛ4.2, но для работы при температуре от минус 10 до плюс 60 ° С и относительной влажности 80%; О4.2, но для работы при температуре от минус 10 до плюс 60 ° С и относительной влажности до 98%. Масса панелей не более 1,6 кг. Габаритные размеры - 174x50x157 мм. Оформление заказа При заказе необходимо указать: Наименование Тип Климатическое исполнение Обозначение ТУ Пример заказа 1) Панель ПП12.2 климатического исполнения УХЛ4.2, с типом штуцерного соединения 00-01-1 по ГОСТ 25165-82:"Панель управления пневматическая ПП12.2-М8-УХЛ4.2 ТУ 311-00227471.048-95". 2) Панель ДПУ.1 климатического исполнения О4.2, с типом штуцерного соединения 00-03-3 по ГОСТ 25165-82: "Панель управления пневматическая ДПУ.1-П6-О4.2 ТУ 311-00227471.048-95".
