ЭПП-1, ЭПП-Ex-1, ЭПП-1Ор, ЭПП-Ex-1-Ор, ЭПП-2, ЭПП-Ex-2, ЭПП-2-Ор, ЭПП-Ex-2-Ор, Позиционеры электропневматические одно-двухстороннего действия

Позиционеры электропневматически

Позиционеры электропневматические ЭПП, ЭПП-Ех

Назначение

Позиционеры электропневматические ЭПП, ЭПП-Ех предназначены для уменьшения рассогласования хода и повышения быстродействия поршневых возвратно-поступательных и поворотных пневматических исполнительных механизмов одно- и двустороннего действия и мембранных пневматических исполнительных механизмов путем введения жесткой обратной связи по положению выходного звена исполнительного механизма.

Для установки во взрывоопасных зонах позиционеры ЭПП-Ех должны работать в комплекте с барьером искрозащиты пассивным БИП-1 (в дальнейшем – барьер БИП-1), обеспечивающим искробезопасность входной цепи и устанавливаемым вне взрывоопасной зоны.

Позиционеры ЭПП-Ех имеют уровень взрывозащиты “особовзрывобезопасный” с видом взрывозащиты “искробезопасная электрическая цепь” и маркировку взрывозащиты “0ЕхiаIIСТ6 в комплекте с БИП-1”, соответствуют требованиям ГОСТ 22782.5-78 и предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно требованиям главы 7.3 ПУЭ и других нормативных документов, определяющих применение электрооборудования во взрывоопасных зонах.

Позиционеры не имеют самостоятельного применения, являются комплектующими изделиями для исполнительных механизмов.

Исполнения позиционеров

1) по стойкости к механическим воздействиям – виброустойчивое и вибропрочное с группой исполнения N3 по ГОСТ 12997-84;
2) по защищенности от воздействия окружающей среды – вводное устройство и оболочка позиционера имеют степень защиты IР54 по ГОСТ 14254-80;
3) по защищенности от воздействия окружающей среды позиционеры ЭПП-“Ор”, ЭПП-Ех-“Ор” – коррозионностойкие и предназначены для эксплуатации в среде, содержащей до 10 мг/м3 сероводорода и (или) сернистого ангидрида, и в аварийных ситуациях (в течение 3–4 часов) – до 100 мг/м3 сероводорода и (или) сернистого ангидрида до 200 мг/м3;
4) по устойчивости к воздействию температуры и влажности окружающего воздуха позиционеры соответствуют климатическому исполнению У1 по ГОСТ 15150-69, группы исполнения Д3 по ГОСТ 12997-84, но для работы при температуре от минус 50 до плюс 60 ° С и относительной влажности 95% при 35 ° С; для поставки в районы с тропическим климатом – климатическому исполнению Т2 по ГОСТ 15150-69, но для работы при температуре от минус 25 до плюс 60 ° С и относительной влажности 100% при 35 ° С.

Основные технические характеристики

Диапазон изменения входного электрического сигнала постоянного тока:

для барьера БИП-1: 0–5; 0–20; 4–20 мА;
для позиционера: 0–5; 0–20; 4–20 мА.

Диапазон изменения входного электрического сигнала постоянного тока, поступающего от искробезопасных выходов барьера БИП-1: 0–5; 0–20; 4–20 мА.

Входное сопротивление в зависимости от диапазона изменения входного сигнала не более:

580±30 Ом – для диапазона входного сигнала 0–5 мА;
115±15 Ом – для диапазонов входных сигналов 0–20; 4–20 мА.

Давление воздуха питания 250, 400, 600, 630 кПа.

Допускаемое отклонение давления воздуха питания от номинального значения ±10%.

Классы загрязненности воздуха питания – 1 или 3 класса по ГОСТ 17433-80.

Допускается содержание сероводорода в воздухе питания позиционеров ЭПП-“Ор”, ЭПП-Ех-“Ор” до 10 мг/м3 и (или) сернистого ангидрида до 10 мг/м3.

Для подготовки воздуха питания позиционеров рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.

Позиционеры с возвратно-поступательным движением выходного вала исполнительного механизма обеспечивают условный ход исполнительного механизма, соответствующий ряду 10; 16; 25; 40; 60; 100 мм. Позиционеры для поворотных исполнительных механизмов имеют угол поворота выходного вала 90°.

Класс точности 1,0.

Предел допускаемой основной погрешности, выраженной в процентах от величины условного хода, не должен превышать ±1,0.

Расход воздуха питания в установившемся режиме согласно таблице 1.

Таблица 1

Давление воздуха
питания, кПа
Расход воздуха питания для позиционеров одностороннего действия, м3/ч, не более Расход воздуха питания для позиционеров двустороннего действия, м3/ч, не более
250 0,6 0,9
400 0,8 1,2
600-630 1,2 1,5


Максимальный расход воздуха на выходе позиционера в переходном режиме при давлении воздуха питания 400 кПа – 18 м3/ч.

Масса позиционеров (без учета монтажных деталей) не более:

1) одностороннего действия – 2,3 кг;
2) двустороннего действия – 2,5 кг.

Оформление заказа

При заказе необходимо указать:

  1. Наименование

  2. Условное обозначение (составляется по структурной схеме, приведенной ниже)

  3. Обозначение ТУ

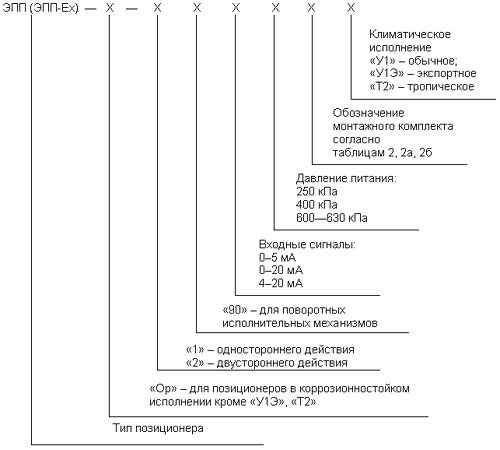

Структура условного обозначения позиционеров

Таблица 2

Обозначение монтажного комплекта Тип позиционера Тип комплектуемого исполнительного механизма Условный ход выходного элемента, мм Вид действия Конструкция стойки исполнитель-ного механизма
“1” ЭПП-2,
ЭПП-“Ор”-2,
ЭПП-Ех-2,
ЭПП-Ех-“Ор”-2
Пневматические мембранные приводы серии 2000 СП “Стерхавтоматизация” 10-60 ППХ
и
ОПХ
Круглые
“2” То же 60-100
“3” -“- Поршневые исполнительные механизмы 10-60
“4” -“- 60-100
“5” ЭПП-1,
ЭПП-“Ор”-1, ЭПП-Ех-1, ЭПП-Ех-“Ор”-1
Пневматические мембранные приводы серии 2000 СП “Стерхавтоматизация” 10-60 Круглые
“6” То же 60-100

Таблица 2а

Обозначение монтажного комплекта Тип позиционера Тип комплектуемого исполнительного механизма
диаметр заделки мембраны, мм условный ход выходного элемента, мм вид действия конструкция стоек
“7” ЭПП-1,
ЭПП-“Ор”-1,
ЭПП-Ех-1,
ЭПП-Ех-“Ор”-1
160, 200, 250, 320, 400, 500 10-60 ППХ*
и ОПХ**
“8” То же 400, 500 60-100 Литые
“9” -“- 160 10, 16, 25
“10” -“- 200 10, 16, 25
250 10, 16, 25, 40
400 25, 40 ППХ ДАЗ***
“11” -“- 320 16, 25, 40 Литые
16, 25, 40, 60 ОПХ
400 25, 40 ДАЗ
“12” ЭПП-1,
ЭПП-“Ор”-1,
ЭПП-Ех-1,
ЭПП-Ех-“Ор”-1
320 60 ППХ Литые
400 ДАЗ
400 ОПХ
“13” То же 200 10, 16 ППХ
и ОПХ
Сварные
250 16, 25, 40
“14” -“- 320 25, 40 ППХ
16, 25, 40 ОПХ
400 25, 40 ППХ
25 ОПХ
500 40 ППХ
“15” ЭПП-1,
ЭПП-“Ор”-1,
ЭПП-Ех-1,
ЭПП-Ех-“Ор”-1
320 60 ППХ
и ОПХ
400
500
“16” То же 400 40 ОПХ
500
“17” -“- 400 100 ППХ
и ОПХ
500

*ППХ – исполнительный механизм прямого действия.
**ОПХ – исполнительный механизм обратного действия.
***ДАЗ – конструкция стойки Дунаевецкого арматурного завода.


Таблица 2а

Обозначение монтажного комплекта для поворотных механизмов Тип позиционера
“18” ЭПП-1-90, ЭПП-Ех-1-90,
ЭПП-“Ор”-1-90, ЭПП-Ех-“Ор”-1-90
“19” ЭПП-2-90, ЭПП-Ех-2-90,
ЭПП-“Ор”-2-90, ЭПП-Ех-“Ор”-2-90

Пример заказа

1. Позиционер ЭПП одностороннего действия, диапазон входного сигнала 0—20 мА, давление питания 400 кПа (4,0 кгс/см2), для МИМ-400-ППХ, условный ход выходного элемента 60 мм, климатическое исполнение У1 (экспорт), настроенный на обратный ход: “ГСП. Позиционер ЭПП-1.0-20мА.400кПа.12.У1Э ТУ 311-022-7471.030-93 с обратным ходом”.

2. Позиционер ЭПП-Ех коррозионностойкого исполнения двустороннего действия, диапазон входного сигнала 4-20 мА, давление питания 250 кПа (2,5 кгс/см2), для поршневого исполнительного механизма, условный ход выходного элемента 100 мм, климатическое исполнение У1 с барьером искрозащиты БИП-1: “ГСП. Позиционер ЭПП-Ех-Ор-2.4-20мА.250кПа.4.У1 ТУ 311-022-7471.030-93 с барьером БИП-1”.

Примечание. При отсутствии указания в заказе позиционеры одностороннего действия поставляются настроенными на прямой ход.
