ЭП-Ex, ЭП-Ex-Ор, Преобразователи электропневматические
Преобразователь электропневматич
Преобразователь
электропневматический ЭП-Еx
Назначение
Предназначен для
преобразования унифицированного непрерывного сигнала постоянного тока в
унифицированный пропорциональный пневматический непрерывный сигнал.
Преобразователь
электропневматический ЭП-Ех состоит из блока преобразователя
электропневматического ЭП-Ех, и барьера искрозащиты пассивного БИП-1.
Блок
преобразователя имеет маркировку взрывозащиты “0ЕхiаIIСТ6 в комплекте с БИП-1”,
соответствует требованиям ГОСТ 22782.5-78 и предназначен для установки во
взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и
другим нормативным документам, регламентирующим применение электрооборудования
во взрывоопасных зонах.
Барьер БИП-1 имеет
маркировку взрывозащиты “ЕхiaIIСТ6 в комплекте с ЭП-Ех”.
Блок
преобразователя имеет коррозионностойкое исполнение ЭП-Ех-Ор, предназначенное
для эксплуатации в среде, содержащей до 10 мг/м3 сероводорода или
сернистого ангидрида и в аварийных ситуациях (в течении 3-4 часов) до 100 мг/м3
сероводорода или сернистого ангидрида до 200 мг/м3.
Основные технические характеристики
Диапазон изменения
входного сигнала постоянного тока 0–5; 0–20 или 4–20 мА. Входное сопротивление
блока преобразователя при температуре (20±5) ° С в зависимости от входных
сигналов не более:
(580±30) Ом –
для входного сигнала 0–5 мА;
(115±15) Ом – для входных сигналов 0–20 мА и 4–20 мА.
Выходной сигнал
пневматический аналоговый 20—100 кПа.
Предел допускаемой
основной погрешности, в процентах от номинального диапазона изменения выходного
сигнала 80 кПа, не более ±1%.
Номинальное
значение давления воздуха питания 140 кПа.
Для подготовки
воздуха питания блока преобразователя рекомендуется использовать
фильтр-стабилизатор давления воздуха ФСДВ.
Расход воздуха
питания в установившемся режиме не более 1,25 л/мин.
Преобразователи
комплектуются монтажными частями, обеспечивающими:
- крепление на
стене, на трубе, на щите;
- штуцерное соединение типа 00-01-1, 00-02-2, 00-03-3, 00-04-3 по ГОСТ
25165-82.
Климатические
исполнения:
- У1, но для
работы при температуре от минус 50 до плюс 50 ° С и относительной влажности
до 95% при 35 ° С;
- Т2, но для работы при температуре от минус 50 до плюс 50 ° С и
относительной влажности до 100% при 35 ° С.
Масса не
более 1,3 кг.
Оформление заказа
При заказе
необходимо указать:
-
Наименование
-
Условное
обозначение (составляется по структурной схеме, приведенной ниже)
-
Обозначение ТУ

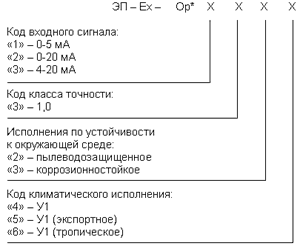

Структура условного
обозначения преобразователей
Примечание.
*“Ор” – указывается только для преобразователей
Пример заказа
1. Преобразователь
электропневматический ЭП-Ех в пылеводозащитном исполнении с входным сигналом
4—20 мА, климатического исполнения У1, с барьером БИП-1. “ГСП. Преобразователь
электропневматический ЭП-Ех-3324 ТУ 25-2472.0070-89 с барьером БИП-1”.
2. Преобразователь
электропневматический ЭП-Ех в коррозионностойком исполнении с входным сигналом
4—20 мА климатического исполнения У1, с барьером БИП-1. “ГСП. Преобразователь
электропневматический ЭП-Ех-Ор-3334 ТУ 25-2472.0070-89 с барьером БИП-1”
