Сигнал, Сигнал-Ex, Сигнал-И, Сигнал-И-Ex, датчики давления, разрежения и разности давления
Датчики давления

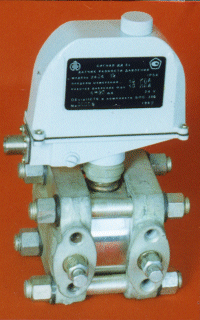

Датчики давления, разрежения и
разности давлений аналоговые “СИГНАЛ”, “СИГНАЛ-Ех”
Назначение
Датчики “Сигнал” и
“Сигнал-Ех” (в дальнейшем – датчики) предназначены для непрерывного
пропорционального преобразования измеряемого давления в унифицированный токовый
выходной сигнал.
Датчики работают с
показывающей и регистрирующей аппаратурой, регуляторами и другими устройствами
автоматики, в том числе в системах автоматического контроля, регулирования и
управления технологическими процессами взрывобезопасных и взрывоопасных
производств.
Датчики “Сигнал-Ех”
в комплекте с блоками БПС-300-Ех, БПС-90 предназначены для работы во
взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и
другим нормативным документам, регламентирующим применение электрооборудования
во взрывоопасных условиях, и имеют маркировку по взрывозащите “0ЕхiаIIСТ6 в
комплекте с БПС-300-Ех или БПС-90”.
Датчики “Сигнал”
нельзя использовать во взрывоопасных условиях.
Основные технические характеристики
Наименование
датчиков, модели, верхние пределы измерений, пределы допускаемой основной
погрешности и массы указаны в таблицах 1, 2, 3.
Выходной сигнал
датчиков “Сигнал” – 0-5 или 4-20 мА.
Выходной сигнал
датчиков “Сигнал-Ех” – 4-20 мА.
Электрическое
питание датчиков осуществляется от источника постоянного тока напряжением:
(36±0,72) В – для
датчиков “Сигнал”;
(24±0,48) В – для датчиков “Сигнал-Ех”.
Для питания
датчиков “Сигнал” рекомендуется использовать блок питания БП-36.
Для питания и
получения линейной зависимости между выходным токовым сигналом и измеряемым
расходом рекомендуется использовать совместно с датчиком “Сигнал-ДД” блок
корнеизвлечения БИК-21.
Электрическое
питание датчиков “Сигнал-Ех” осуществляется от блоков питания и сопряжения
сигналов БПС-300-Ех или БПС-90, которые обеспечивают питание датчиков от
искробезопасных входов и формируют три стандартных выходных сигнала постоянного
тока: 0-5, 0-20 или 4-20 мА (в зависимости от заказа).
Блоки БПС-300-Ех
или БПС-90 устанавливаются вне взрывоопасных зон помещений и наружных установок.
Нагрузочное
сопротивление датчиков, кОм, не более:
2,5 – для
датчиков “Сигнал” с выходным сигналом 0-5 мА;
1,0 – для датчиков “Сигнал” с выходным сигналом 4-20 мА;
0,25 – для датчиков “Сигнал-Ех.
Потребляемая
мощность, В•А, не более:
0,5 – для
датчиков “Сигнал” с выходным сигналом 0-5 мА;
0,8 – для датчиков “Сигнал” с выходным сигналом 4-20 мА;
1,0 – для датчиков “Сигнал-Ех.
Датчики “Сигнал”
выпускаются по ТУ 311-0225626.120-93, а датчики “Сигнал-Ех” по ТУ
311-00225621.154-95.
Степень защиты
датчиков от воздействия пыли и воды – IР54 по ГОСТ 14254-80.

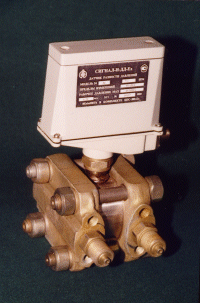

Датчики давления, разрежения и
разности давлений микропроцессорные "СИГНАЛ-И", "СИГНАЛ-И-Ех"
Назначение
Датчики “Сигнал-И”
и “Сигнал-И-Ех” (в дальнейшем – датчики) предназначены для работы в системах
автоматического контроля, управления и регулирования технологических процессов,
обеспечения непрерывного преобразования значения измеряемого параметра –
давления избыточного, абсолютного, разрежения и разности давлений в
унифицированный токовый сигнал дистанционной передачи.
Датчики работают с
вторичной регулирующей и показывающей аппаратурой, регуляторами и другими
устройствами автоматики, машинами централизованного контроля и системами
управления, работающими от стандартного входного сигнала 0–5 или 4–20 мА.
Датчики
“Сигнал-И-Ех” работают с блоками питания и сопряжения сигналов БПС-300-Ех или
аналогичными источниками питания или барьерами искробезопасности,
обеспечивающими искробезопасность выходной цепи датчика и устанавливаемыми вне
взрывоопасной зоны.
Датчики
“Сигнал-И-Ех” имеют маркировку взрывозащиты “0ЕхiаIIВТ6 и предназначены для
установки во взрывоопасных зонах помещений и наружных установок согласно
требованиям главы 7.3 ПУЭ и других нормативных документов, определяющих
применение электрооборудования во взрывоопасных зонах.
В зависимости от
возможности перестройки диапазона измерения датчики являются многопредельными,
перенастраиваемыми.
В датчиках
предусмотрена возможность формирования выходного токового сигнала с линейной и
корнеизвлекающей зависимостью от рассчитанного значения давления.
Датчики разности
давлений с корнеизвлекающей характеристикой используются для получения линейной
зависимости между выходным токовым сигналом и измеряемым расходом (по методу
перепада давления на сужающем устройстве).
Основные технические характеристики
Наименование
датчиков, модели и верхние пределы измерений указаны в таблицах 1, 2, 3.
Пределы допускаемой
основной погрешности датчиков γ с линейной зависимостью, выраженной в процентах
от диапазона измерений (для датчиков давления-разрежения), а для остальных
датчиков — в процентах от верхнего предела измерений, должны быть ±0,15, ±0,2,
±0,25, ±0,5.
Пределы допускаемой
основной погрешности γ, выраженной в процентах, датчиков разности давлений с
корнеизвлекающей зависимостью, при изменении выходного сигнала от 10 до 100%,
должны быть не более ±0,15, ±0,2, ±0,25, ±0,5.
Выходной сигнал
датчиков “Сигнал-И” – 0–5 или 4–20 мА.
Выходной сигнал
датчиков “Сигнал-И-Ех” – 4–20 мА.
Электрическое
питание датчиков осуществляется от источника постоянного тока напряжением:
(36±0,72) В – для
датчиков “Сигнал-И”;
(24±0,48) В – для датчиков “Сигнал-И-Ех”.
Для питания
датчиков “Сигнал-И” рекомендуется использовать блок питания БП-36.
Электрическое
питание датчиков “Сигнал-И-Ех” осуществляется от блоков питания и сопряжения
сигналов БПС-300-Ех или аналогичных источников питания, которые обеспечивают
питание датчиков от искробезопасных входов и формируют стандартные выходные
сигналы постоянного тока: 0–5, 0–20 или 4–20 мА (в зависимости от заказа).
Нагрузочное
сопротивление для датчиков:
– с выходным
сигналом 0–5 мА – от 0,2 до 2,5 кОм
– с выходным сигналом 4–20 мА – от 0,1 до 500 Ом
Допустимые значения
параметров линии связи и датчиков “Сигнал-И-Ех”:
– емкость
датчиков (С0) не более 0,375 мкФ
– суммарная индуктивность (Li) не более 1,0 мГн
– емкость линии (Сi) не более 0,125 мкФ
Потребляемая
мощность не более 1,0 В•А.
Степень защиты
датчиков от воздействия пыли и воды – IР54 по ГОСТ 14254-96.
Климатические
исполнения:
УХЛ 3.1 – но для
работы при температуре от минус 5 до плюс 60 ° C и относительной влажности 95%
при 35 ° C и более низких температурах без конденсации влаги;
У2 — но для работы при температуре от минус 40 до плюс 50 ° C и
относительной влажности 95% при 35 ° C и более низких температурах без
конденсации влаги;
Т3 — но для работы при температуре от минус 10 до плюс 55 ° C.
