Щитки
учетно-распределительные этажные ЩУР 8805
 Назначение
Щитки
учетно-распределительные этажные ЩУР 8805 устанавливаются на этажах жилых домов
(лестничных клетках, поэтажных коридорах), присоединяются к центральной
магистрали электроснабжения без ее разрезания.
Климатическое исполнение - УХЛ3.1.
Щитки могут использоваться во всех типах электрических сетей в части заземления
(по ГОСТ Р50571.3-94, МЭК 364-4-41-92): TN-C, TN-S, TN-C-S, TT, IT при различных
вариантах расположения нулевого рабочего и нулевого защитного проводников, с
целью обеспечения защитных мер от поражения электрическим током при
эксплуатации.
Щитки
обеспечивают:
- ввод трехфазной электрической сети напряжением 380/220 V частотой 50 Hz;
- распределение электроэнергии по трехфазным и/или однофазным цепям;
- защиту всех цепей от перегрузок и токов короткого замыкания;
- нечастые (до 6 в сутки) оперативные включения и отключения отходящих
электрических цепей.;
- защиту от токов утечки при установке в распределительной сети дифференциальных
выключателей или устройств защитного отключения (УЗО) совместно с
автоматическими выключателями;
- учет потребляемой электроэнергии.
Технические
характеристики
| Номинальное рабочее
напряжение, V |
220/380 |
| Частота переменного тока, Hz |
50 |
| Номинальный рабочий ток, А |
50 |
| Номинальное
напряжение изоляции, V |
380 |
| Номинальный
условный ток короткого замыкания, kA |
3 |
| Номинальное
импульсное выдерживаемое напряжение, kV |
4 |

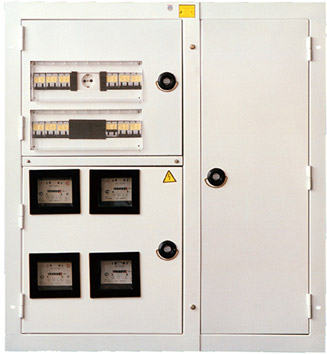

Конструкция
Щитки квартирные ЩУР 8805 производятся только утопленного исполнения по способу
установки;
степени защиты:
- IP31 - при закрытых дверях,
- IP20 - при открытых дверях.
состоят из отсеков:
- абонентский (верхний), куда имеют доступ жильцы и в котором установлены
автоматические выключатели для защиты групповых квартирных сетей;
- учетный (нижний), куда имеют доступ только работники энергонадзора и в котором
установлены электросчетчики и автоматические выключатели для отключения
счетчиков.
Совмещенные этажные щитки ЩУР 8805-5206...5412 отличаются от этажных
учетно-распределительных наличием отсека для установки устройств телефонных,
радиотрансляционных и телевизорных сетей.
Щитки ЩУР 8805 комплектуются счетчиками и модульными автоматическими
выключателями серии "ВА", выпускаемыми ОАО "Дивногорский завод низковольтной
аппаратуры".
По индивидуальным схемам заказчика возможно изготовление ЩУР 8805 с установкой в
распределительной сети дифференциальных выключателей или устройств защитного
отключения (УЗО) совместно с автоматическими выключателями.
|
