ТЭ-2М, ТЭ-3, Тахометр электронный переносной, щитовой

Тахометр электронный модели ТЭ-2М ТУ 4218-078-2150638-2001 предназначен для измерения угловой и линейной скорости вращения машин и механизмов способом непосредственного присоединения или методом безконтактного измерения.

Тахометр предназначен для эксплуатации при следующих параметрах окружающей среды:
- температура воздуха, ^oС 10...35
- влажность воздуха, % , не более 80
- атмосферное давление, кПа (мм.рт.ст.) 101±3 (760±20)
(группы исполнения Р1, В1, ГОСТ 12997-84)

Тахометра переносного мод. ТЭ-2М в комплекте с датчиком Т2М:

"Тахометр электронный ТЭ-2М с датчиком Т2М ТУ 4218-078-2150638-2001".

ТАХОМЕТР ЩИТОВОЙ ТЭ-3

Прибор предназначен для преобразования сигналов датчиков вращения, индикации измеренного значения угловой или линейной скорости, управления внешними устройствами по двум или четырём уставкам и токовым унифицированным сигналом 4 - 20 мА.
Прибор состоит из электронного блока (далее - блока) и подключённого к нему датчика.
Блок предназначен для работы с датчиками, имеющими на выходе электронные ключи с открытым коллектором.

Тахометр предназначен для эксплуатации при следующих параметрах окружающей среды:
- температура воздуха, ^oС 10...35
- влажность воздуха, % , не более 80
- атмосферное давление, кПа (мм.рт.ст.) 101±3
(группы исполнения Р1, В1, ГОСТ 12997-84)

Диапазон измерения угловой скорости вращения в комплекте с датчиком Т1М (К=1) или Т2М (К=2) , об\мин	0,1 - 10000
Величина угловой скорости вычисляется по формуле ω = 60/ Т х К (об/мин) , где Т - период следования сигнала с датчика в секундах К = 1 …99 (количество импульсов за один оборот датчика)
Количество каналов счёта импульсов электронного блока	1
Диапазон измерения линейной скорости в комплекте с датчиком Т1М (К=2) , м\мин	0,1 - 1000
Величина линейной скорости вычисляется по формуле V = х D х 60/ Т х К х 1000 где π = 3,1415 D = 10,00…200,00 мм (диаметр дисковой сменной насадки датчика )
Максимальная измеряемая скорость уменьшается при увеличении количества импульсов на один оборот датчика по формуле ω= 40 000/К для угловой скорости и V =2000/К для линейной скорости.
Диапазон индикации угловой скорости электронным блоком (для К=1), об /мин	от 1 до 40 000
Диапазон индикации линейной скорости электронным блоком ( для К=1), м/мин	от 1 до 2 000
Цена деления цифрового индикатора, об\мин и м\мин
до 1 000	0.01
до 10 000	0,1
свыше 10 000	1,0
Предел допустимой дополнительной погрешности измерения входного сигнала от изменения температуры окружающей среды в диапазоне от 5 до 35 С ,от основной погрешности, не более	0,1
Предел допустимой дополнительной погрешности измерения входного сигнала от изменения напряжения питания в пределах плюс 10% и минус 15% от номинального ,от основной погрешности, не более	0,1
Предел допустимой дополнительной погрешности выходного токового сигнала от изменения температуры окружающей среды в диапазоне от 5 до 35 С ,от основной погрешности, не более	0,5
Время устанавливаемой задержки срабатывания выходных релейных сигналов, с	0,0-10,0
Выходной токовый сигнал 4-20 мА гальванически развязан от схемы обработки , питание от внешнего источника питания напряжением (24+2) В. Сопротивление нагрузки - не более 500 Ом . Установка скорости вращения , соответствующей минимальному ( 4 мА ) и максимальному( 20 мА ) значениям тока, производится потребителем. Зависимость выходного тока от измеренной скорости - линейная.
Тип цифрового индикатора светодиодный, цвет красный, количество цифр -	5
Электрическая схема прибора обеспечивает сохранение уставок при отключении питания в течение, не менее	100 часов
Прибор имеет один вход. К входу может быть подключен датчик , имеющий на выходе n-p-n транзистор с открытым коллектором , для питания датчика выведено нестабилизированное постоянное напряжение +24В , которое гальванически развязано от схемы обработки.
Выходные сигналы блока релейные 1, 2 , 3 и 4 - срабатывают при достижении установленных значений. Выходные сигналы 1 и 2 - обязательные, выходные сигналы 3 и 4 - дополнительные, устанавливаются по заказу. Вариант 1 - Выходные сигналы 1 и 2 - бесконтактные, с гальванической развязкой от схемы измерения прибора и внутренней схемой перехода через ноль (оптосимистор) , напряжение на нагрузке не более 250 В при токе не более 0,4 А , частота напряжения питания 50 Гц . Вариант 2- Выходные сигналы 1 и 2 - переключающиеся контакты реле, коммутируемое напряжение - не более 250 В, ток - не более 6А, максимальное коммутируемое напряжение - 500 ВА. Дополнительные выходные сигналы 3 и 4 - бесконтактные, с гальванической развязкой от схемы измерения прибора и внутренней схемой перехода через ноль (оптосимистор) , напряжение на нагрузке грузке не более 250 В при токе нагрузки не более 0,4 А , частота напряжения питания 50 Гц .
Устойчивость электронного блока к внешним воздействиям по ГОСТ 12997-96	группы В1 ,N1
датчиков моделей Т1М и Т2М	группы В1,V3
Защищенность блока и датчиков от воды и пыли по ГОСТ 14254-96	IР 00
Напряжение питания блока , В	(220 22) , частота 50 Гц
Потребляемая мощность, ВА, не более	7
Габаритные размеры электронного блока, мм, не более	96 х 96 х 160
Размер отверстия в щите для установки электронного блока, мм ,	93x91
Масса прибора, кг, не более электронного блока	1,2
контактного датчика Т1М	0,6
бесконтактного датчика Т2М	0,25
Длина соединительного кабеля между датчиком и блоком , м, не более ( определяется при заказе)	10

1. Тахометр щитовой модели ТЭ-3 с двумя бесконтактными выходными сигналами -
"Тахометр щитовой ТЭ-3-С ТУ 4278-100-12150638-2002"

Тахометр щитовой модели ТЭ-3 с двумя контактными выходными сигналами , с датчиками Т1М и Т2М , длина кабеля датчиков - 10 метров -
"Тахометр щитовой ТЭ-3-Р ТУ 4278-100-12150638-2002 с датчиками Т1М , Т2М и Т3М (длина кабеля - 10 метров)"

Тахометр щитовой модели ТЭ-3 с контактными выходными сигналами и дополнительными выходными сигналами -
"Тахометр щитовой ТЭ-3-Р- д ТУ 4278-100-12150638-2002"

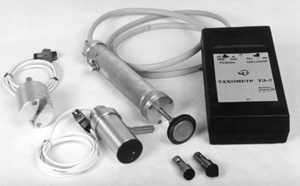

ТАХОМЕТР ЭЛЕКТРОННЫЙ ПЕРЕНОСНОЙ МОД. ТЭ-2М

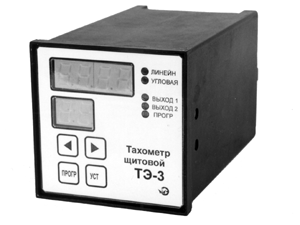

ТАХОМЕТР ЩИТОВОЙ ТЭ-3
