РДМ-032 М, Реле давления
Специализированное мембранное реле давления РДМ

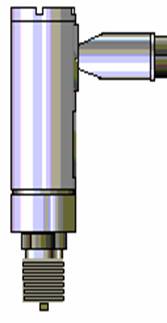

Специализированное мембранное реле давления РДМ-032М
Назначение
Реле давления мембранное РДМ-032М
соответствует требованиям ТУ 314870-042-31636677-98, ГОСТ 22782.5-78,
применяется для контроля избыточного давления в линиях подпитки насосных
станций, системах пылеподавления горных машин, гидравлических системах крепей
шахтного оборудования. Реле может быть использовано на действующих,
реконструируемых и новых строящихся сланцевых и угольных шахтах.
Реле не содержит собственных
источников питания, сосредоточенных индуктивностей и емкостей, имеет маркировку
по взрывозащите РО Иа (рудничное оборудование), соответствует требованиям ГОСТ
22782.5-78, ГОСТ 22782.0-81 и может устанавливаться в условиях взрывоопасных зон
всех классов, помещения и наружных установках класса В-1. Реле обеспечивает
срабатывание при понижении давления до установленной величины и возврат при
повышении давления на величину зоны возврата. Изготавливается вместо реле
давления модели РДМ-032 (Украина).
Основные технические
характеристики
1 Уставка срабатывания реле
выставляется изготовителем по заявке заказчика
2 Зона возврата
нерегулируемая, % от диапазона
до 0,5
3 Разброс срабатывания, МПа, не
более
0,01
4 Максимально допустимое давление
контролируемой среды, МПа 16
5 Выходной сигнал – контакты реле (1
или 2 группы на переключение), коммутационная способность 15 Вт в цепях
постоянного тока напряжением до 30 В и 75 ВА в цепях переменного тока
напряжением до 250 В частотой 50 Гц
6 Присоединительный размер – резьба
М20 х 1,5 или по заказу.
7 Устойчивость к воздействию
температуры и влажности окружающего воздуха по ГОСТ 12297-84 – исполнение С1.
8 Степень защиты от пыли и воды по
ГОСТ 14254-80 – IP65
9 Устойчивость к механическим
воздействиям по ГОСТ 12297-84 – группа N3
10 Температура измеряемой среды,
оС
-25…+55оС.
- по требованию заказчика значение
параметров может быть изменено.
- материал мембраны – сталь 36НХТЮ,
материал корпуса – углеродистая сталь с антикоррозионным покрытием, 12Х18Н10Т.
Обозначение при заказе: Реле
давления мембранного РДМ-032М во взрывозащищенном исполнении «Рудничное
оборудование» на максимальное допустимое давление контролируемой среды 6 МПа, с
установкой срабатывания 0,63 МПа, с двумя микропереключателями, с резьбой
присоединительного штуцера М20 х 1,5; со штуцером из нержавеющей стали:
Реле давления мембранное РДМ-032М
РО Иа 6 - 0,63–2–0–Н
1 2 3 4 5 6
1 – Обозначение вида взрывозащиты
«Рудничное оборудование».
2 –
Максимальное допустимое давление контролируемой среды до 160 МПа
(устанавливается Заказчиком).
3 – Уставка срабатывания 0,1…0,63 МПа
(устанавливается заказчиком).
4 – Количество микропереключателей –
1 или 2.
5
– Тип присоединительного
штуцера: 0 – М20 х 1,5; 1 – К1/4; 3 – по заказу.
6 – Материал присоединительного
штуцера:
Н – нержавеющая сталь;
С – углеродистая сталь с
антикокоррозийным покрытием.
