Подробная информация

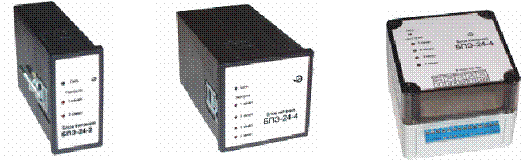

БПЭ-2-24, БПЭ-2-36, БПЭ-4-24, БПЭ-4-36, Блоки питания Блоки питания БПЭ Область применения электрическое питание датчиков и др. приборов с гальваническим разделением каналов. Блоки питания БПЭ являются усовершенствованными аналогами блоков 4БП36, БПС 90П и др. Одноканальные, двухканальные и четырёхканальные  блоки питания    моделей БПЭ    ( далее – прибор или приборы )   предназначены  для  питания стабилизированным напряжением постоянного тока 24 В или 36 В измерительных преобразователей с унифицированным токовым выходом  ( термпреобразователи  температуры , давления и других физических величин) в промышленных установках. Приборы выпускаются в щитовом и настенном исполнениях. Основные технические характеристики   Количество каналов 1, 2 или 4 Выходное напряжение канала, В  24 ± 0,48 или 36 ± 0,72 Ток нагрузки, мА(по одному каналу) 0…50 Диапазон рабочих температур, 0С от 5 до 35 Ток срабатывания защиты, не более, мА 100 Ток короткого замыкания, не более, мА 20 Напряжение питания блока 220 В 50Гц Потребляемая мощность, не более, ВА 3- для одноканального БП; 8– для двухканального БП; 15 – для четырехканального БП Пылевлагозащищенность   Щитовое исполнение  IP20 ГОСТ 14254-96   Настенное исполнение IP54 ГОСТ 14254-96 Климатическое исполнение  УХЛ**3.1 Устойчивость к мех. воздействиям  N 2 ГОСТ 12997-84   Габаритные размеры  прибора в щитовом исполнении , мм , не более одно-двухканальный прибор                                                                                48 х 96 х 130 четырёхканальный прибор                                                                                      96 х 96 х 160 Габаритные размеры  прибора в настенном исполнении , мм , не более одноканальный прибор                                                                                           100 х 60 х 40   двухканальный прибор                                                                                          92 х 92 х 96 четырёхканальный прибор                                                                                110 х 110 х 100 Масса прибора, кг, не более,                                   одноканального                                                                                                                 0,6 двухканального                                                                                                                  1,5 четырёхканального                                                                                                           2,8 Пример обозначения при заказе   Блок БПЭ-1-24-Щ               1    2   3   4    1 – Сокращенное наименование блока; 2 - Количество каналов (1, 2 или 4) 3- Выходное напряжение (24 или 36). 4 –Исполнение (Щ -щитовое, Н - настенное)
