ИП1, ИП2, ИП1-Ex, ИП2-Ex, преобразователи измерительные
Преобразователи измерительные с унифицированным токовым выходным сигналом
ИП1
Преобразователи измерительные
с унифицированным токовым выходным сигналом ИП1,
ИП1-Ех
Назначение
Предназначены для
преобразования сигналов преобразователей сопротивления и термоэлектрических
преобразователей в унифицированный электрический выходной сигнал постоянного
тока в системах автоматического контроля, регулирования и управления
технологическими процессами. Используются в нефтегазодобывающей,
нефтегазоперерабатывающей, нефтехимической промышленности, а также на морских
судах.
Преобразователи ИП 1-Ех могут
быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ
Р 51330.9-99 и ГОСТ Р 51330.13-99.
Технические характеристики по
техническим условиям
Диапазон измеряемых температур,
НСХ первичного преобразователя, основная приведенная погрешность, диапазон
выходных сигналов, схемы подключения и диапазон изменения напряжения питания
приведены в таблице.
Зависимость выходного тока от
температуры - линейная.
Связь между цепями питания и
первичным преобразователем - гальваническая.
Количество каналов измерения -
1
Степень защиты от воздействия
пыли и воды по ГОСТ 14254-96 - IP54.
Устойчивость к механическим
воздействиям по ГОСТ 12997-84 - группа N3 (частота от 5 до 80 Гц; амплитуда
вибросмещения 0,075 мм, ускорение 9,8 м/с2).
Потребляемая мощность, Вт, не
более
............................................................................1,0.
Масса, кг, не более:
- преобразователя ИП1
................................................................... 2,0;
-
преобразователя ИП1-Ех
............................................................. 2,6.
Вводное устройство извещателей
может быть выполнено под монтаж круглым кабелем с диаметром 8-10; 10-12 и 12-14
мм.

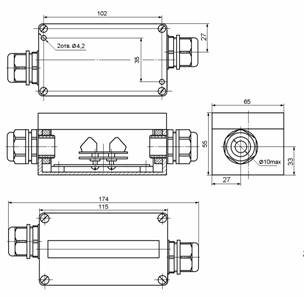

Преобразователи измерительные с унифицированным
токовым выходным сигналом ИП 2, ИП2-Ех
Назначение
Преобразователи
измерительные взрывозащищенные ИП2-Ех и общепромышленного исполнения ИП2
(далее ИП) обеспечивают непрерывное преобразование сигналов термоэлектрических
преобразователей и термопреобразователей сопротивления в унифицированный
электрический выходной сигнал постоянного тока и предназначены для работы в
системах автоматического контроля, регулирования и управления технологическими
процессами в нефтегазодобывающей, нефтегазоперерабатывающей и нефтехимической
промышленности.
Могут быть
применены во взрывоопасных зонах и помещениях 0, 1 и
2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
Технические характеристики по
техническим условиям
Диапазон
измеряемых температур, НСХ первичного преобразователя, основная приведенная
погрешность, диапазон выходных сигналов, схемы подключения и диапазон изменения
напряжения питания приведены в таблице.
Зависимость
выходного сигнала от преобразуемой температуры - линейная.
Связь между цепями
питания и первичным преобразователем - гальваническая.
Количество каналов
измерения - 1.
Вид климатического
исполнения по ГОСТ 12997-84 группа С4 (температура
окружающей среды от минус 30 до плюс 50оС, относительная влажность
98% при температуре плюс 35оС). ИП устойчивы к
воздействию синусоидальной вибрации по ГОСТ 12997-84, группа N2.
Напряжение питания
для ИП общепромышленного исполнения - ........................ от 12 до 36
В
для
взрывозащищенных ИП -
...................................................................................................
24 В
Степень защиты от
воздействия пыли и воды по ГОСТ 14254-96 ................................. IP54
Потребляемая
мощность, Вт, не более
-…………….............................................................. 1,0
Материал корпуса
ИП - алюминиевый сплав (Ал.) или пластмасса (П) (для ИП2-Ех только Ал.)
Масса,
кг, не более:
пластмассовый
корпус -
............................................................................ 0,5
алюминиевый корпус
- ...........................................................................
0,7
