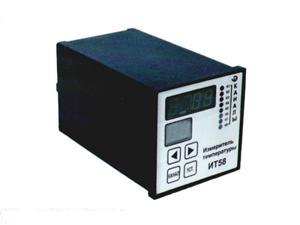

ИТ-58, Сигнализаторы температуры Восьмиканальные измерители температуры ИТ58 Назначение Восьмиканальные измерители температуры модели ИТ58 ТУ 4211-065 -12150638-99 (далее приборы) предназначены для измерения температуры или других физических величин в промышленных установках, цифровой индикации текущей температуры и номера канала, сигнализации достижения установленного значения температуры или другой величины и аварийного отключения. Приборы, выполненные в виде щитового прибора, могут работать в комплекте с термопреобразователями сопротивления ( ТС ) с номинальными статическими характеристиками ( НСХ ) по ГОСТ 6651-94, с термоэлектрическими преобразователями ( ТП ) с НСХ по ГОСТ 6616-94, сигналами унифицированного тока и напряжения. Выбор номера канала,установка уровня пороговой сигнализации по каждому каналу отдельно производится кнопками на передней панели по цифровому индикатору прибора. Приборы оснащены устройствами для контроля обрыва или замыкания входных сигналов и линий связи. Обозначение модели НСХ Диапазон измерения Погрешность измерения, °С Цена деления цифрового ин-дикатора, °С Количество каналов ИТ58-207 ХА(К) 0...1200°С 0,5(1) 0,1 и 1 от 1 до 8 ИТ58-208 ХК(L) 0...600°С 0,5(1) 0,1 от 1 до 8 ИТ58-204 ПР(В) 0...1600°С 1,0(2) 0,1 и 1 от 1 до 8 ИТ58-205 ПП(S) 0...1300°С 0,5(1) 0,1 и 1 от 1 до 8 ИТ58-107 50М -50...+180°С 0,25(0,5) 0,1 от 1 до 8 ИТ58-108 100М -50... +180°С 0,25(0,5) 0,1 от 1 до 8 ИТ58-103 50П -50...+600°С 0,25(0,5) 0,1 от 1 до 8 ИТ58-104 100П -50...+600 0,25(0,5) 0,1 от 1 до 8   Сигналы унифицированного тока 0 ...100 % 0,1%   от 1 до 8 ИТ58-401 4... 20 мА ИТ58-402 0... 5 мА ИТ58-403 0... 5 мА   Сигналы унифицированного напряжения 0...100 % 0,1%   от 1 до 8 ИТ58-301 0 ... 10 В  Примечание - Приборы с унифицированными входными сигналами по требованию заказчика могут быть проградуированы в единицах измеряемой физической величины .  Основные технические характеристики Обозначения моделей, диапазоны измерения, погрешность измерения, количество каналов измерения приведены в Таблице 1. Дополнительная погрешность измерения от изменения температуры окружающей среды не превышает 0,2% от диапазона входного сигнала на каждые 10 °С. Цифровой индикатор прибора высота цифр, мм цвет свечения светодиодный не менее 8 красный Световая индикация светодиоды состояния измеренной температуры относительно уставки по каждому каналу . Выходной сигнал - контакт реле на замыкание ( максимальный ток коммутации 6А при напряжении 220 В, 50 Гц, соs >= 0,8). Контакт реле замыкается при достижении заданной температуры по любому из каналов. Прибор обеспечивает хранение уставок при отключенном питании в течении не менее 100 часов. Опрос каналов ручной или автоматический Напряжение питания - 220 В с частотой 50 Гц, допускаемые колебания напряжения в сети +- 10%, потребляемая мощность - не более 7 ВА   Устойчивость к внещним воздействиям по ГОСТ 12997-84 группы В4, N1 Защищенность от воды и пыли по ГОСТ 14254 – 96 IP00 Уровень продольной помехи - не более 220 В переменного тока частотой 50 Гц (помеха действует между корпусом прибора и входной цепью)   Напряженность внешнего магнитного поля частотой 50 Гц не более 400 А/м Корпус - пластмасса типа АВС,габариты корпуса, мм, не более 96 х 96 х 200 Размер отверстия в щите, мм 93 х 93 Масса,кг, не более 1,2  Примеры условных обозначений при заказе многоканальных измерителей температуры ИТ58: Измеритель температуры модели ИТ58 с НСХ ХА(К), Измеритель температуры ИТ58-207 Измеритель температуры модели ИТ58 с НСХ 50М, Измеритель температуры ИТ58-107 Измеритель температуры модели ИТ58 с входным сигналом 0... 5 мА, Измеритель температуры ИТ58-403
