Микропроцессорный регулятор температуры РТ3
Микропроцессорный регулятор
температуры РТ3
Назначение
Микропроцессорный
регулятор температуры щитового исполнения предназначен для измерения и
регулирования температуры и других физических величин, первичные преобразователи
которых имеют унифицированный выходной сигнал.
Основные функции
и отличительные особенности регулятора
- возможность применения датчиков разных типов в одном варианте исполнения
- регулирование температуры во времени в соответствии с заданной программой
- регулирование по ПИД-закону посредством коммутации силовой сети мощными
оптотиристорными ключами (ШИМ-регулирование внешним твердотельным реле)
- наличие двух выходных независимых коммутирующих элементов
- малая погрешность при измерении и регулировании
- регистрация данных измерений
- наличие внутренней энергонезависимой памяти, позволяющей сохранять данные
после выключения питания прибора
- связь с компьютером по интерфейсу RS232
- наличие системы автоматического определения неисправностей
- часы реального времени
- наличие в одном из вариантов исполнения двух цифровых индикаторов красного и
зеленого цвета для обеспечения дополнительного удобства при программировании,
измерении и регулировании
Выходные
независимые коммутирующие элементы:
1 реле - 220 В, 5 А
1 оптосимистор - 220 В, 0,3 А
1 транзисторный ключ - 12 В, 15 мА
(в разных сочетаниях по требованию потребителя)
Характеристики |
РТ3 |
Диапазон
измерения и регулирования температур, °С |
по типу датчика
|
Тип датчика |
50М(П),
100М(П), ХА, ХК, ПП, ПР, ЖК
0-5 мА, 4-20
мА, 0-5 В, 0-10 В |
Разрешающая
способность, °С |
0,1 до 1000°С;
1,0 свыше 1000°С |
Погрешность
измерения, % |
±(0,1…0,5)
|
Вид индикации
|
цифровое табло
4 разряда |
Законы
регулирования |
двухпозиционный; ПИД-закон |
Условия
эксплуатации |
(0…+50)°С;
IP40; УХЛ4.2 |
Потребляемая
мощность, Вт |
5 |
Габаритные
размеры, мм |
96х96х205
|
Масса, кг
|
1 |

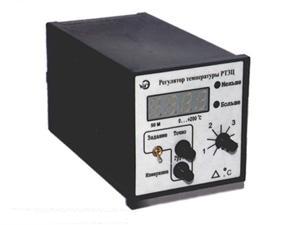

Регуляторы температуры РТ3Ц
Назначение
Регуляторы температуры модели РТ3Ц ТУ 4211-021-12150638-98 (далее регуляторы)
предназначены для автоматического двухпозиционного регулирования температуры
относительно заданного значения в промышленных установках, цифровой индикации
текущей температуры объекта .
Регуляторы,
выполненные в виде щитового прибора,могут работать в комплекте с
термопреобразователями сопротивления (ТС) с номинальной статической
характеристикой (НСХ) по ГОСТ 6651-94 и термоэлектрическими преобразователями с
НСХ по ГОСТ 6616-94 .
Установка заданного
значения температуры производится задатчиком с контролем по цифровой индикации.
Регулятор оснащен устройством контроля обрыва ТС или линии связи.
Обозначение
модели при заказе |
Пределы
регулирования,°С |
НСХ
первичного преобразователя |
РТ3Ц-103-01 |
-50....0 |
50П, W=1,391 |
РТ3Ц-103-02 |
0....+600 |
50П, W=1,391 |
РТ3Ц-104-01 |
-50....0 |
100П, W=1,391 |
РТ3Ц-107-01 |
-50....0 |
50М, W=1,428 |
РТ3Ц-107-02 |
0....+200 |
50М, W=1,428 |
РТ3Ц-108-01 |
-50...0 |
100М, W=1,428 |
РТ3Ц-108-02 |
0....+200 |
100М, W=1,428 |
РТ3Ц-205-01 |
0....+1300 |
ПП(S) |
РТ3Ц-207-01 |
0....+400 |
ХА(К) |
РТ3Ц-207-02 |
0....+600 |
ХА(К) |
РТ3Ц-207-03 |
0....+900 |
ХА(К) |
РТ3Ц-207-04 |
0....+1200 |
ХА(К) |
РТ3Ц-208-01 |
0....+300 |
ХК(L) |
РТ3Ц-208-02 |
0....+600 |
ХК(L) |
РТ3Ц-104-02 |
0...+200 |
100П,W=1,391 |
Основные технические характеристики
Диапазон
измерения и регулирования, °С |
cм. Таблицу 1
|
НСХ первичного
преобразователя по ГОСТ 6651-94 или ГОСТ 6616-94 |
см. Таблицу 1
|
Цена деления
цифрового индикатора, °С, |
0,1 или 1,0
|
Тип цифрового
индикатора,
высота цифр, мм |
светодиодный,
14 |
Предел основной
погрешности измерения температуры от диапазона изменения входного сигнала, %
|
|
для модели
РТ3Ц-10Х |
0,25 |
для модели
РТ3Ц-20Х |
0,50 |
Дополнительная
погpешность измеpения на каждые 10 °С изменения темпеpатуpы окpужающей
сpеды, не более 0,2 % от диапазона изменения входного сигнала |
Предел основной
погрешности срабатывания реле регулятора от диапазона изменения входного
сигнала, %, |
не более 0,5
|
Возможные
законы регулирования по ГОСТ 21693-76 |
П,ПД или ПИД
(ПД и ПИД - только для одноканального регулятора) |
Зона
нечувствительности от диапазона изменения входного сигнала (зона возврата),
% |
для ПД,ПИД (П)
- 0,5 (от 0,2 до 2) |
Зона изменения
коэффициента передачи, % /cек от диапазона изменения входного сигнала (для
ПД и ПИД) |
от 1 до 10 |
Постоянная
времени интегрирования,сек (для ПИД ) |
40,100,400 или
1000 |
Постоянная
времени дифференцирования,сек, (для ПД и ПИД) |
10,40,100 или
400 |
Зона
перестройки задания сигнала достижения нижнего или верхнего предельного
значения,% от диапазона входного сигнала |
от 1 до 20 (
или другая по требованию заказчика) |
Погрешность
установки задания сигнала достижения нижнего или верхнего предельного
значения -
плюс-минус одна единица шкалы. |
Основные входы
регулятора - переключающиеся контакты реле (максимальное коммутируемое
напряжение 250 В, ток нагрузки от 0,01 до 6 А, cos = 0,7, максимальная
коммутируемая мощность - 500 ВА) |
- или сигнал
тока 0/ 20 мА (для выключения/включения оптоприборов) |
- или сигнал
напряжения 0/24 В при нагрузке до 20 мА (для включения внешнего реле или
другой внешней нагрузки) |
Дополнительный
выход - аналоговый сигнал 0-5 мА (или 4-20 мА), прямо пропорциональный
измеренной температуре. |
Cхема
подключения ТС - трехпроводная . При обрыве двух проводов ТС или линии связи
выходной сигнал устанавливается в то же положение, как при измеренной
температуре объекта больше заданной. |
Устойчивость к
внешним воздействиям по ГОСТ 12997-84 (температура окружающей среды 10...35
°С, относительная влажность до 80%) |
группы В4,N1
|
Защищенность от
воды и пыли по ГОСТ 14254-96 |
IР 00
|
Напряжение
питания, В |
(220+-22), 50
Гц |
Потребляемая
мощность, ВА, не более |
7 |
Габариты, мм,
не более |
96 х 96 х 190
|
Размер
отверстия в щите, мм, |
93 х 93
|
Масса, кг, не
более |
1,0
|
По требованию заказчика могут быть изготовлены
регуляторы с другими диапазонами регулирования, входными и выходными сигналами.
Пример условного обозначения при заказе
Двухпозиционный регулятор температуры модели РТ3Ц с НСХ 50 М, диапазон
регулирования 0...+200°С, выход - контакт реле,закон регулирования - ПИД, время
дифференцирования - 10 секунд, без предельного компаратора, без дополнительного
выхода:
Регулятор
температуры |
РТ |
3Ц |
– |
1 0 7 |
– |
02 |
/ |
p |
, |
ПИД |
|
10 |
– |
в |
|
4-20 |
1 |
|
|
2 |
3 |
4 |
|
|
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
-
регулятор с
цифровой индикацией;
-
термопреобразователь (1-ТС, 2-ТП);
-
0 - одноканальный
прибор (2 - двухканальный);
-
НСХ (см.
таблицу);
-
выход регулятора:
p - контакт реле;
U - сигнал напряжения;
I - сигнал тока;
-
закон
регулирования ПИД (ПД, П, ПИ);
-
время
дифферинцирования, секунд (10, 40, 100, 400);
-
предельный
компаратор:
н или в - на нижний или верхний пределы, по умолчанию
отсутствует.
-
аналоговый сигнал
(0-5 или 4-20 мА).
Оснащение регулятора сигналом достижения
предельного значения (нижний или верхний предел), диапазон изменения установки
предельного значения в градусах Цельсия или процентах от диапазона входного
сигнала и наличие дополнительного выходного сигнала оговариваются особо.

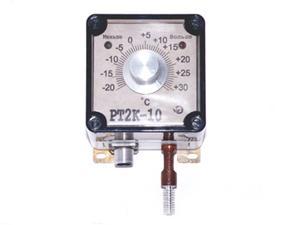

Регуляторы температуры РТ2К
Назначение
Регуляторы температуры моделей РТ2К ТУ 4211- 022- 12150638 -98 (далее
регуляторы) предназначены для автоматического двухпозиционного регулирования и
сигнализации изменения температуры относительно установленного значения в
промышленных установках в помещениях с неагрессивной газообразной средой.
Основные
технические характеристики
Обозначение
регуляторов, пределы регулирования температуры, цена деления приведены в
Таблице 1. |
Предел
допускаемой основной погрешности срабатывания регулирующего устройства не
превышает +- одну единицу цены деления шкалы. |
Дополнительная
погрешность от изменения температуры окружающей среды +- 0,5 единицы цены
деления шкалы на каждые 10 °С от середины шкалы. |
Датчик
температуры - медный резистор с номинальной статической характеристикой 50 М
по ГОСТ 6651-94, установленный на корпусе регулятора в защитном чехле из
бронзы или дюралюминия . |
Показатель
тепловой инерции по ГОСТ 6651-94,мин, (на воздухе) не более |
6 |
Зона возврата,
°С |
2 ( по
требованию - от 0,5 до 8 ) |
Характеристика
регулирования |
двухпозиционная
|
Световая
индикация состояния температуры объекта относительно заданного значения
|
светодиодами
"Больше" или "Меньше" на передней панели |
Контактный
выход регулятора (контакт реле ) обеспечивает подключение нагрузки
переменного тока до 6 А,
коммутируемое напряжение, В
допустимая коммутируемая мощность, ВА |
до 250 (частота 50 Гц)
до 500
|
По устойчивости
к воздействию температуры и влажности регуляторы соответствуют ГОСТ 12997-84
|
С4 |
По устойчивости
к воздействию вибрации регуляторы соответствуют по ГОСТ 12997-84 |
№1 |
Защищенность от
воды и пыли по ГОСТ 14254-96 |
IP 54
|
Напряжение
питания,В |
220,(частота 50
Гц) |
Потребляемая
мощность, ВА,не более |
5 |
Габаритные
размеры,мм, не более |
184 х 94 х 115
|
Масса, кг, не
более |
1,0
|
Обозначение
при заказе |
Пределы
регулирования, °С |
Цена
деления, °С |
Характер
работы выходного контакта |
РТ2К-1 |
-40...+10 |
2,0 |
Замыкание
контакта реле при превышении температуры окружающей среды над заданной
температурой |
РТ2К-2 |
0...50 |
2,0 |
РТ2К-3 |
0...25 |
1,0 |
РТ2К-4 |
25...50 |
1,0 |
РТ2К-9 |
-20...+30 |
2,0 |
РТ2К-5 |
-40...+10 |
2,0 |
Замыкание
контакта реле при понижении температуры относительно заданной |
РТ2К-6 |
0...50 |
2,0 |
РТ2К-7 |
0...25 |
1,0 |
РТ2К-8 |
25...50 |
1,0 |
РТ2К-10 |
-20...+30 |
2,0 |
Примечание
Допускается изготовление регуляторов с другими диапазонами регулирования,но не
более 50 °С, максимальной температурой регулирования не более +60 °С и
минимальной - не менее -40 °С. В части внешних подключений регуляторы РТ2К
выпускаются с клеммными колодками или с разъемами типа 2РМ 14. Допускается
изготовление регуляторов с питанием от источника постоянного тока напряжением
(24 +- 3)В.
Обозначение при заказе
-
Регулятор
температуры с диапазоном регулирования - 40...+10 °С с замыканием контакта
реле при превышении температуры окружающей среды над заданной температурой и
клеммной колодкой "Регулятор температуры РТ2К-1 - к ТУ 4211-022-12150638-98".
-
Регулятор
температуры с диапазоном регулирования 0...+25 °С с замыканием контакта реле
при превышении заданной температурой над температурой окружающей среды и
разъемом типа 2РМ14 "Регулятор температуры РТ2К-7 - р ТУ
4211-022-12150638-98".

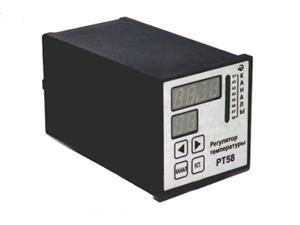

Двухпозиционные восьмиканальные
регуляторы РТ58
Назначение
Двухпозиционные регуляторы модели РТ58 ТУ 4211-022-12150638-99 (далее
регуляторы) предназначены для автоматического двухпозиционного регулирования
температуры и других физических величин относительно заданных значений в
промышленных установках, цифровой индикации текущего значения температуры
(физической величины) и сигнализации достижения установленного значения
температуры (физической величины).
Регуляторы,
выполненные в виде щитового прибора, могут работать в комплекте с
термопреобразователями сопротивления (ТС) с номинальными статическими
характеристиками (НСХ)по ГОСТ 6651-94, с термоэлектрическими преобразователями
(ТП) с НСХ по ГОСТ 6616-94, унифицированными сигналами тока и напряжения.
Выбор номера
канала, установка заданного значения температуры ( физической величины ) по
каждому каналу и параметров регулирования производится кнопками на передней
панели по цифровому индикатору регулятора.
Для согласования с
объектом регулирования температуры ( физической величины ) и по выбору заказчика
регуляторы оснащаются выходными сигналами с изменяемой логикой работы ( нагрев,
охлаждение, работа в зоне, работа вне зоны ).
Регуляторы оснащены
устройствами для контроля обрыва ТП ( ТС) и их линий связи.
Обозначение
модели при заказе |
НСХ по ГОСТ
6616-94 и ГОСТ 6651-94 |
Диапазон
измерения и регулирования,°С |
Погрешность
измерения,°С |
Дискретность
цифровой индикации, °С |
Количество
каналов измерения |
РТ58-207 |
ХА(К) |
0...1200 |
0,5 |
0,1 и 1 |
от 1 до 8 |
РТ58-208 |
ХК(L) |
0...600 |
0,5 |
0,1 и 1 |
от 1 до 8 |
РТ58-205 |
ПП(S) |
0...1300 |
0,5 |
0,1 и 1 |
от 1 до 8 |
РТ58-107 |
50М |
-50...+180 |
0,25 |
0,1 |
от 1 до 8 |
РТ58-108 |
100М |
-50... +180 |
0,25 |
0,1 |
от 1 до 8 |
РТ58-103 |
50П |
-50...+600 |
0,25 |
0,1 |
от 1 до 8 |
РТ58-104 |
100П |
-50...+600 |
0,25 |
0,1 |
от 1 до 8 |
РТ58-401 |
0...20 мА |
0...100% или
-99,9...999,9 |
0,5 |
|
от 1 до 8 |
РТ58-402 |
4...20 мА |
от 1 до 8 |
РТ58-403 |
0...5 мА |
от 1 до 8 |
РТ58-301 |
0...10 В |
от 1 до 8 |
По требованию заказчика могут быть выпущены
регуляторы с другими диапазонами регулирования, входными и выходными сигналами.
Основные технические характеристики
Измерение,
индикация и регулирование температуры может производиться по сигналам от
восьми первичных преобразователей температуры . |
Цифровой
индикатор регулятора
высота цифр, мм
цвет свечения- |
светодиодный
не менее 8
красный или зеленый |
Дополнительная
погрешность измерения от изменения температуры окружающей среды не превышает
0,2% от диапазона входного сигнала на каждые 10 °С |
Диапазон
задаваемых температур |
во всём
диапазоне измерения регулятора |
Диапазон
задания зоны возврата, °С |
от 0,1и более |
Выходные
сигналы регулятора по каждому каналу. |
|
Электронный
ключ с открытым коллектором, ток до 0,2 А, с питанием их от внешнего
источника |
Выходные
сигналы гальванически развязаны от входных цепей, напряжение пробоя не менее
1500В, что позволяет подключать выходные сигналы непосредственно к силовым
цепям ( например, для управления тиристорами или симисторами ). |
Индикация -
цифровой 6 - разрядный светодиодный индикатор
- светодиоды состояния выходных сигналов по каждому каналу ( МЕНЬШЕ или
БОЛЬШЕ ). Регулятор обеспечивает хранение уставок по каждому каналу при
отключенном питании в течении не менее 100 часов. |
Опрос каналов
|
ручной или
автоматический |
Напряжение
питания - от сети переменного тока напряжением 220 В с частотой 50 Гц,
допускаемые колебания напряжения в сети +- 10%, потребляемая мощность - не
более 7 ВА |
|
Устойчивость к
внешним воздействиям по ГОСТ 12997-84 |
группы В4,N1
(температура окружающей среды 5 ... 35 °С, относительная влажность 80 %)
|
Уровень
продольной помехи - не более 220 В переменного тока частотой 50 Гц (помеха
действует между корпусом регулятора и входной цепью). |
Напряженность
внешнего магнитного поля частотой 50 Гц |
не более 400
А/м |
Защищенность от
воды и пыли по ГОСТ 14254 - 96 |
IP00 |
Корпус
регулятора- из пластмассы типа АВС, габариты корпуса, мм, не более |
96 х 96 х 200 |
Размер
отверстия в щите, мм |
93 х 93 |
Масса,кг, не
более |
1,2 |
Дополнительные технические характеристики
-
Регуляторы,
работающие в комплекте с термоэлектрическими преобразователями:
- компенсация э.д.с. холодного спая термопреобразователя - автоматическая.
- дополнительная погрешность измерения от компенсации - не более 0,2 % от
диапазона входного сигнала;
- регулятор сохраняет работоспособность при сопротивлении линии связи и
термопреобразователя до 20 Ом.
-
Регуляторы,
работающие в комплекте с термопреобразователями сопротивления:
- cхема подключения термопреобразователя – трехпроводная;
- компенсация сопротивления линии связи - автоматическая при условии, что
провода линии связи имеют равное сопротивление;
- сопротивление линии связи не должно превышать 10 Ом ( каждого провода).
Примеры условных обозначений при заказе
регуляторов модели РТ58
-
Регулятор
температуры модели РТ54 с НСХ ХА(К),
Регулятор температуры РТ58-207
-
Регулятор
температуры модели РТ54 с НСХ 100М,
Регулятор температуры РТ58-108
Трехпозиционные четырехканальные
регуляторы РТ54
Назначение
Трехпозиционные регуляторы модели РТ54 ТУ 4211-065-12150638-99 (далее
регуляторы) предназначены для автоматического трехпозиционного регулирования
температуры и других физических величин относительно заданных значений в
промышленных установках, цифровой индикации текущего значения температуры
(физической величины) и сигнализации достижения установленного значения
температуры (физической величины).
Регуляторы,
выполненные в в виде щитового прибора, могут работать в комплекте с
термопреобразователями сопротивления (ТС) с номинальными статическими
характеристиками (НСХ) по ГОСТ 6651-94, с термоэлектрическими преобразователями
(ТП) с НСХ по ГОСТ 6616-94, унифицированными сигналами тока и напряжения.
Выбор номера
канала,установка двух заданных значений температуры (физической величины) по
каждому каналу и параметров регулирования производится кнопками на передней
панели по цифровому индикатору регулятора.
Для согласования с
объектом регулирования температуры (физической величины) и по выбору заказчика
регуляторы оснащаются выходными сигналами с изменяемой логикой работы (нагрев,
охлаждение, работа в зоне, работа вне зоны).
Регуляторы оснащены
устройствами для контроля обрыва ТП ( ТС) и их линий связи.
Обозначение
модели при заказе |
НСХ по ГОСТ
6616-94 и ГОСТ 6651-94 |
Диапазон
измер-ения и регули-рования,°С |
Погрешность
измерения,°С |
Дискретность
цифровой инди-кации, °С |
Количество
каналов измерения |
РТ54-207 |
ХА (К) |
0...1200 |
0,5 |
0,1 и 1 |
от1 до 4 |
РТ54-208 |
ХК (L) |
0...600 |
0,5 |
0,1 и 1 |
от1 до 4 |
РТ54-205 |
ПП (S) |
0...1300 |
0,5 |
0,1 и 1 |
от1 до 4 |
РТ54-107 |
50 М |
-50...+180 |
0,25 |
0,1 |
от1 до 4 |
РТ54-108 |
100М |
-50... +180 |
0,25 |
0,1 |
от1 до 4 |
РТ54-103 |
50П |
-50...+600 |
0,25 |
0,1 |
от1 до 4 |
РТ54-104 |
100П |
-50...+600 |
0,25 |
0,1 |
от1 до 4 |
РТ54-401 |
0...20 мА |
0...100% или
-99,9...999,9 |
0,5 |
|
от1 до 4 |
РТ54-402 |
4...20 мА |
от1 до 4 |
РТ54-403 |
0...5 мА |
от1 до 4 |
РТ54-301 |
0...10 В |
от1 до 4 |
По требованию заказчика могут быть выпущены
регуляторы с другими диапазонами регулирования, входными и выходными сигналами.
Основные технические характеристики
Обозначения
моделей, диапазоны регулирования приведены в Таблице 1. |
Измерение,
индикация и регулирование температуры может производиться по сигналам от
четырёх первичных преобразователей температуры . |
Цифровой
индикатор регулятора - светодиодный,
высота цифр - не менее 8 мм,
цвет свечения - красный или зеленый |
|
Дополнительная
погрешность измерения от изменения температуры окружающей среды не превышает
0,2% от диапазона входного сигнала на каждые 10 °С |
Диапазон
задаваемых температур |
во всём
диапазоне регулятора |
Диапазон
задания зоны возврата |
от 0,1°С и
более |
Выходные
сигналы регулятора по каждому каналу.
Два электронных ключа с открытым коллектором, ток до 0,2 А, с питанием их от
внешнего источника.
Выходные сигналы гальванически развязаны от входных цепей, напряжение пробоя
не менее 1500В, что позволяет подключать выходные сигналы непосредственно к
силовым цепям (например, для управления тиристорами или симисторами).
|
Индикация -
цифровой 6 - разрядный светодиодный индикатор, светодиоды состояния выходных
сигналов по каждому каналу (МЕНЬШЕ или БОЛЬШЕ) |
Регулятор
обеспечивает хранение уставок по каждому каналу при отключенном питании в
течении не менее 100 часов. |
Опрос каналов
|
ручной или
автоматический |
Напряжение
питания - от сети переменного тока напряжением 220 В с частотой 50 Гц,
допускаемые колебания напряжения в сети +- 10%,
потребляемая мощность - не более 7 ВА |
|
Устойчивость к
внещним воздействиям по ГОСТ 12997-84 (температура окружающей среды (группы
В4, N1) 5 ... 35 °С, относительная влажность 80 %) |
Защищенность от
воды и пыли по ГОСТ 14254 - 96 |
IP00 |
Уровень
прдольной помехи - не более 220 В переменного тока частотой 50 Гц (помеха
действует между корпусом регулятора и входной цепью). |
|
Напряженность
внешнего магнитного поля частотой 50 Гц |
не более 400А/м |
Корпус
регулятора - из пластмассы типа АВС, габариты корпуса, мм, не более
|
96 х 96 х 200
|
Размер
отверстия в щите, мм |
93 х 93 |
Масса,кг, не
более |
1,2 |
Дополнительные технические характеристики
-
Регуляторы,
работающие в комплекте с термоэлектрическими преобразователями.
Компенсация э.д.с. холодного спая термопреобразователя - автоматическая.
Дополнительная погрешность измерения от компенсации - не более 0,2 % от
диапазона входного сигнала. Регулятор сохраняет работоспособность при
сопротивлении линии связи и термопреобразователя до 20 Ом.
-
Регуляторы,
работающие в комплекте с термопреобразователями сопротивления.
Схема подключения термопреобразователя – трехпроводная.
Компенсация сопротивления линии связи - автоматическая при условии, что
провода линии связи имеют равное сопротивление .
Сопротивление линии связи не должно превышать 10 Ом (каждого провода).
Примеры условных обозначений при заказе
регуляторов модели РТ54
-
Регулятор
температуры модели РТ54 с НСХ ХА(К),
Регулятор температуры РТ54-207
-
Регулятор
температуры модели РТ54 с НСХ 100М,
Регулятор температуры РТ54-108

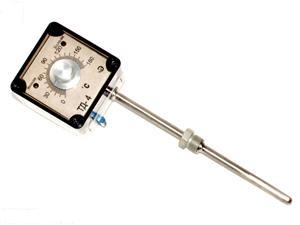

Датчики-реле температуры ТД, ТДС
Назначение
Датчики-реле температуры моделей ТД и ТДС ТУ 4211-022-12150638-98 (далее
регуляторы) предназначены для автоматического двухпозиционного регулирования и
сигнализации изменения температуры (относительно установленного значения)
жидких, сыпучих и газообразных сред, не разрушающих защитную арматуру чехла
термопреобразователя.
Основные
технические данные
Обозначение
регуляторов, пределы регулирования температуры, цена деления шкалы, питание
и габаритные размеры указаны в Таблице1. |
По требованию
заказчика могут быть изготовлены регуляторы с другими пределами
регулирования. |
Зона возврата |
-2°C(по
требованию -от 0,5 до 8°C) |
Показатель
тепловой погрешности срабатывания регулирующего устройства
не превышает +- 0,5 цены деления шкалы. |
Дополнительная
погрешность от изменения температуры окружающей среды + - 0,5
единицы цены деления шкалы на каждые 10°C |
Характеристика
регулирования |
двухпозиционная
|
Выход
регулятора |
контакт реле,
|
ток нагрузки
|
не более 6А,
|
напряжение на
нагрузке |
не более 250В,
|
максимальная
коммутируемая мощность |
не более 500ВА.
|
Исполнения
|
по требованию.
|
Выходной
сигнал:
Р – контакт реле замкнут при измеренной температуре больше заданной,
З - контакт реле замкнут при измеренной температуре меньше заданной. |
|
Конструктивное
исполнение:
К – с клеммной колодкой,
Р – с разъемом типа 2РМ14. |
|
Световая
индикация состояния температуры объекта относительно заданного значения
светодиодами БОЛЬШЕ и МЕНЬШЕ на передней панели. |
Датчик
температуры - термопреобразователь сопротивления с НСХ 50М или 50П по ГОСТ
6651-94. |
Материал
защитной арматуры термопреобразователя |
сталь12Х18Н10Т.
|
Возможная длена
защитной арматуры, L,мм |
120….3150
|
Условное
давление защитной арматуры, МПа |
10 |
Группы
устойчивости к внешним воздействиям корпуса регулятора по ГОСТ 12997-84 |
B2,N2 |
Защищенность от
воздействия пыли и воды корпуса регулятора ГОСТ 14254-96 |
IP54 |
Масса корпуса
(без термопреобразователя), кг не более
ТД
ТДС |
0,5
1,0
|
Модель |
Пределы
регулирования, °C |
Цена деления
шкалы, °C |
Питание
регулятора |
Габарит.
разм, без длины, L |
ТД-1 |
-60-+40 |
2,0 |
24В+-3В Пост.
тока
Рпотр=6Вт
не более |
94х80х 214мм
|
ТД-2 |
0-100 |
2,0 |
ТД-3 |
50-150 |
2,0 |
ТД-4 |
0-180 |
2,5 |
ТД-5 |
100-180 |
2,0 |
ТД-6 |
0-50 |
1,0 |
ТД-7 |
0-300 |
5,0 |
ТД-8 |
0-300 |
10 |
ТДС-1 |
-60-+40 |
2,0 |
(220В+-10% В),
50Гц
Рпотр=6ВА
не более |
ТДС-2 |
0-100 |
2,0 |
ТДС-3 |
50-150 |
2,0 |
ТДС-4 |
0-180 |
2,5 |
ТДС-5 |
100-180 |
2,0 |
ТДС-6 |
0-50 |
1,0 |
ТДС-7 |
0-300 |
5,0 |
ТДС-8 |
0-300 |
10 |
Обозначение при заказе
-
Датчик-реле
температуры с питанием от сети 220В, диапазоном регулирования 0...180 °С,
контакт реле замкнут при измеренной температуре больше заданной, с клеммной
колодкой, длина арматуры L=570мм
"Датчик-реле TДC-4Р -К /570 ТУ 4211-022-12150638-98"
-
Датчик реле
температуры с питанием от постоянного напряжения 24 В, диапазоном
регулирования 0 - 100 °С Контакт реле замкнут при измеренной температуре
больше заданной, с разъемом типа 2РМ14, длина арматуры L= 100 мм
"Датчик-реле TД-2Р - Р /100ТУ 4211-022-12150638-98"
|
Информация c сайта www.tdpribor.ru |
|
|
