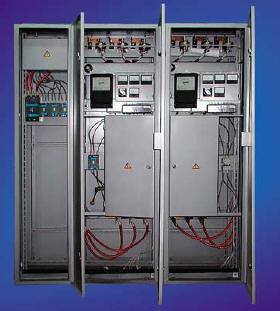

Вводно-распределительные
устройства для жилых домов и общественных зданий серии
ВРУ-8504А
Назначение
Устройства
вводно-распределительные ВРУ 8504А для жилых и
общественных зданий предназначены для приема, распределения и учета
электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока
частотой 50 Гц, для защиты линий при коротких замыканиях и перегрузках, а также
для нечастых оперативных включений и отключений.
По назначению панели ВРУ делят на:
– вводные панели;
– распределительные панели;
– панели со станциями автоматического включения резерва (АВР) и
изготавливаются в металлоконструкциях напольного исполнения,
Примечание:
Вводные панели ВРУ имеют:
— отделение учета, в котором устанавливаются трансформаторы
тока, трехфазный счетчик, приборы контроля тока и напряжения;
— отделение ввода, в котором устанавливаются рубильники
(переключатели) и предохранители.
Для защиты от прикосновения к токоведущим частям отделение ввода
закрывается отдельной металлической дверью.
В распределительных панелях предусматривается установка
автоматических выключателей, электромагнитных пускателей и устройств защитного
отключения (УЗО).
В распределительных панелях с определением учета дополнительно
устанавливаются трансформаторы тока и трехфазный счетчик. Ввод питающих кабелей
выполняется снизу. Ввод проводов отходящих линий может осуществляться вверх или
вниз.
