КРТ-5, ПДИ, Преобразователи избыточного давления
Преобразователи давления КРТ

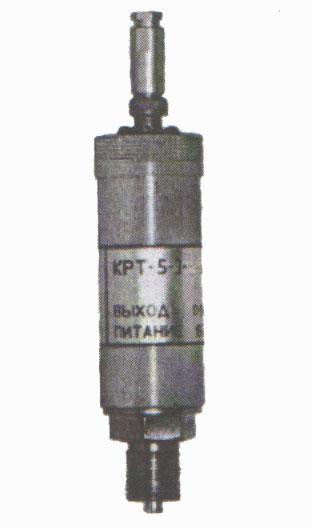

Преобразователи давления КРТ-5
Назначение
Для измерения
избыточного давления и для непрерывного пропорционального преобразования его в
унифицированный выходной сигнал постоянного тока или напряжения, используемый в
качестве входного во вторичной аппаратуре систем автоматического контроля,
регулирования и управления технологическими процессами.
Технические
характеристики
Материалы: корпуса - алюминий Д16Т,
штуцера М20г1,5 - нержавеющая сталь 2Х18Н10Т, мембраны - титановый сплав ВТ9.
Верхние пределы измерений, МПа:
от 1,0 до 100 (КРТ 5-1, КРТ 5-2, КРТ 5-3, КРТ 5-4);
от 0,25 до 0,6 (КРТ 5-11, КРТ 5-22, КРТ 5-33, КРТ 5-44).
Основная погрешность: ±0,5; ±1 %.
Выходные сигналы:
4-20 мА (КРТ 5-1, КРТ 5-11);
0-5 мА (КРТ 5-2, КРТ 5-22);
0-5 В (КРТ 5-3, КРТ 5-33);
0-10 В (КРТ 5-4, КРТ 5-44).
Напряжение питания, В:
9,6-42 (КРТ 5-1, КРТ 5-11);
16-42 (КРТ 5-2, КРТ 5-22);
15-42 (КРТ 5-3, КРТ 5-4, КРТ 5-33, КРТ 5-44).
Сопротивление нагрузки, кОм:
0-1,6 (КРТ 5-1, КРТ 5-11);
0-2 (КРТ 5-2, КРТ 5-22);
>1 (КРТ 5-3, КРТ 5-33);
>2 (КРТ 5-4 КРТ 5-44).
Температура измеряемой среды - от
-45 до +110 °С.
Температура окружающего воздуха -
от -45 до +80 °С.
Потребляемая мощность - не более
1,3 Вт.
Габариты - не более d 38x182 мм.
Масса - не более 0,2 кг.
Защита корпуса - IP65.
Преобразователи давления
измерительные (ПДИ)
Назначение
Преобразователи
давления измерительные ПДИ предназначены для непрерывного измерения и
преобразования избыточного давления, разрежения и разности давления газов и
жидкостей в пропорциональный электрический сигнал. Преобразователи используются
в системах контроля и автоматизации технологических процессов и в составе
промышленного оборудования.
Технические характеристики
|
Пределы
измерения давления , МПа |
Из ряда
давлений по ГОСТ 22520 от 0,001 до 4,0 |
|
Выходной
сигнал токовый , мА |
0 ... 5 ; 4
... 20 ; 0 ... 20 |
|
Напряжение
питания , В |
24 ; 36 |
|
Основная
погрешность , % |
+ 0,25 ; +
0,5 ; + 1,0 |
|
Дополнительная погрешность в рабочем диапазоне температур , % 10 ºС
|
+ 0,25 ; +
0,45 ; + 0,6 |
|
Рабочий
диапазон температур |
-30 ... +50 |
|
Степень
защищенности от воздействия пыли и воды |
IP-65 по ГОСТ
14254 |
|
Устойчивость
к климатическим воздействиям |
У 3 по ГОСТ
15150 |
|
Рабочие среды
|
неагрессивные
к титану и нержавеющей стали |
|
Температура
рабочих сред, ºС |
-30 ... +50 |
|
Температура
рабочих сред, ºС |
-60 ... +200
(с мембранным разделит.) |
|
Габаритные
размеры , мм |
82 х 120 х
100 |
|
Масса , кГ
|
не более 0,9 |
