ДМ2005Сг, ДВ2005Сг, ДА2005Сг, сигнализирующие
Сигнализирующие манометры
Сигнализирующие манометры, вакуумметры, мановакуумметры ДМ2005Сг, ДВ2005Сг,
ДА2005Сг
 Предназначены
для измерения давления неагрессивных, некристаллизующихся сред, в том числе
кислорода, и управления внешними электрическими цепями от сигнализирующего
устройства прямого действия путем включения и выключения контактов в схемах
сигнализации, автоматики и блокировки технологических процессов.
Основные
технические характеристики:
Пределы измерений в кгс/см2 :
ДМ2005Сг от 0 до 0.6; 1; 1.6; 2.5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400;
600; 1000; 1600;
ДВ2005Сг от -1 до 0;
ДА2005Сг от-1 до 0.6; 1.5; 3; 5; 9; 15; 24;
Диаметр корпуса 160 мм;
Класс точности 1.5;
Степень защиты IP40; IP53;
Масса прибора не более 1.6 кг;
Средний срок службы 10 лет;
Варианты исполнения: радиальный штуцер с задним фланцем;
радиальный штуцер без фланца (корпус из стали);
Материал корпуса - сталь, алюминий;
Рабочая температура окружающей среды от -50 до +60°С;
Сигнализирующее устройство имеет 4 вида исполнения:
III исполнение - два размыкающих контакта;
IV исполнение - два замыкающих контакта;
V исполнение - первый размыкающий, второй замыкающий;
VI исполнение - первый замыкающий, второй размыкающий;
Разрывная мощность контактов:
не более 10 Вт (20 ВА) со скользящими контактами;
не более 30 Вт (50 ВА) с магнитными поджатием контактов.

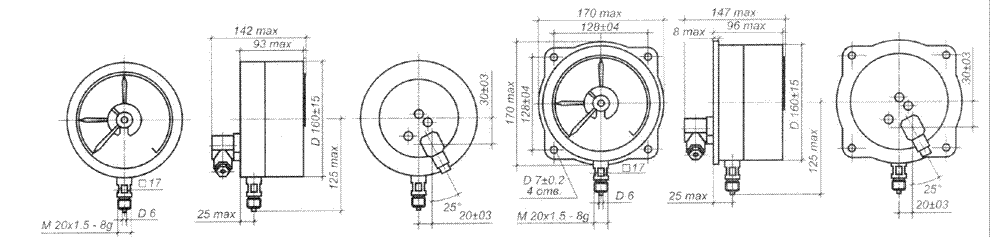

Габаритные и присоединительные размеры показаны на чертеже.
|
