Подробная информация

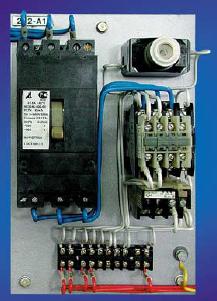

СУ-Б(П)5000 Блоки и панели управления серии СУ-Б(П)5000 Назначение Блоки и панели управления СУ-Б(П)5000 предназначены для комплектования щитов и шкафов, служащих для управления асинхронными двигателями с коротко замкнутым ротором. Блоки предназначены для продолжительного режима работы в категории применения АСЗ по ГОСТ 11206-77 (т. е. пуск и отключение вращающегося электродвигателя). Возможно применение блоков для кратковременного и повторнократковременного режимов работы. Конструктивно СУ-Б(П)5000 представляют собой открытые блоки и панели одностороннего обслуживания с передним монтажом проводов. Блоки и панели серии СУ-Б(П)5000 различаются: — по наличию реверса управляемого двигателя; — по способу питания цепи управления; — по назначению (по принципиальной схеме). Технические данные и габаритные размеры блоков и панелей серии СУ-Б(П)5000 представлены в табл. Тип блока Типовой индекс Номинальный ток, А Пределы регулировки тока теплового реле, А Номинальное напряжение цепей, В Габаритные размеры, мм  силовой управления Н L В Блоки с питанием цепи управления фазным напряжением С0У-Б 5130 С0У-Б 5430 18-74ГУХЛ4 20-74Г УХЛ4 22-74Г УХЛ4 24-74Г УХЛ4 26-74Г УХЛ4 28-74Г УХЛ 29-74Г УХЛ4 30-74Г УХЛ4 0,6 1,0 1,6 2,5 4,0 6,0 8,0 10,0 0,38-0,65 0,61-1,0 0,95-1,6 1,5-2,6 2,4-4,0 3,8-6,0 5,5-8,0 7,0-10,0 ~380 50 Гц ~220 50 Гц 250 250 145 195 125   31-74ГУХЛ4 32-74Г УХЛ4 34-74Г УХЛ 12,5 16,0 25,0 9,5-14,0 13,0-19,0 2,221–8,7      300 300 195 245 140 С0У-Б 5130 С0У-Б 5430 18-74 УХЛ 20-74 УХЛ4 22-74 УХЛ 24-74 УХЛ 26-74 УХЛ4 28-74 УХЛ 29-74 УХЛ4 30-74 УХЛ4 0,6 1,0 1,6 2,5 4,0 6,0 8,0 10,0 0,38-0,65 0,61-1,0 0,95-1,6 1,5-2,6 2,4-4,0 3,8-6,0 5,5-8,0 7,0-10,0      250 250 145 195 125   31-74 УХЛ 32-74 УХЛ4 34-74 УХЛ 12,5 16,0 25,0 9,5-14,0 13,0-19,0 21,2–28,7      300 300 195 245 140   35-74 УХЛ 36-74 УХЛ 32,0 40,0 27,2-36,8 3604,0-4,      300 300 295 395 135   37-74 УХЛ4 50,0 42,5-57,      300 300 345 445 155   38-74 УХЛ4 39-74 УХЛ4 40-74 УХЛ4 63,0 80,0 100,0 53,5-63,0 630,0-92, 855,0-110,      300 650 445 295 160   41-74 УХЛ4 125,0 106-14      650 650 345 495 210 С0У-Б 5130 С4У-Б 5134 С0У-П 5430 42-74 УХЛ4 43-74 УХЛ4 160,0 200,0 144,0-200,0 144,0-240,0      1125 1125 2100 500 500 500 250 С0У-Б 5130 С4У-Б 5134 С0У-П 5430 44-74 УХЛ4 45-74 УХЛ4 46-74 УХЛ4 250,0 320,0 400,0 228,0-320,0 304,0-400,0 304,0-490,0      1375 1375 2000 600 600 600 320 С0У-П 5130 С4У-П 5134 48-74 УХЛ4 630,0 384,0-630,0      2100 2100 700 700 330 Блоки с питанием цепи управления линейным напряжением С1У-Б 5131 С1У-Б 5431 18-77 УХЛ 20-77 УХЛ 22-77 УХЛ 24-77 УХЛ 26-77 УХЛ 28-77 УХЛ 29-77 УХЛ 30-77 УХЛ 0,6 1,0 1,6 2,5 4,0 6,0 8,0 10,0 0,38-0,65 0,61-1,0 0,95-1,6 1,5-2,6 2,4-4,0 3,8-6,0 5,5-8,0 7,0-10,0 ~380 50 Гц ~380 50 Гц 250 250 145 195 125   31-77 УХЛ 32-77 УХЛ 34-77 У4Х 12,5 16,0 25,0 9,5-14,0 13,0-19,0 2,221–8,7      300 300 195 245 140   35-77 УХЛ 36-77 УХЛ 32,0 40,0 27,2-36,8 34,0-46,0      300 300 295 395 135   37-77 УХЛ4 50,0 42,5-57,5      300 300 345 445 155   38-77 УХЛ4 39-77 УХЛ4 40-77 УХЛ4 63,0 80,0 100,0 53,5-63,0 630,0-92, 85,0-115,0      300 650 445 295 180   41-77 УХЛ4 125,0 106,0-143,0      650 650 345 495 210 СУ-Б 5131 СУ-Б 5135 СУ-П 5431 42-77 УХЛ4 43-77 УХЛ4 160,0 200,0 144,0-200,0 144,0-240,040200,      1125 1125 2100 500 500 500 250 СУ-Б 5131 СУ-Б 5135 СУ-П 5431 44-77 УХЛ4 45-77 УХЛ4 46-77 УХЛ4 250,0 320,0 400,0 228,0-320,0 304,0-400,0 304,0-490,0      1375 1375 2000 600 600 600 320 СУ-П 5131 СУ-П 5135 48-77 УХЛ4 630, 384,0-630,0      2100 2100 700 700 330 Блоки с питанием цепи управления от независимого источника С2У-Б 5132 С2У-Б 5432 18-73 УХЛ 20-73 УХЛ 22-73 УХЛ 24-73 УХЛ 26-73 УХЛ 28-73 УХЛ 29-73 УХЛ 30-73 УХЛ 0,6 1,0 1,6 2,5 4,0 6,0 8,0 10,0 0,38-0,65 0,61-1,0 0,95-1,6 1,5-2,6 2,4-4,0 3,8-6,0 5,5-8,0 7,0-10,0 ~380 50 Гц ~110 50 Гц 250 250 195 245 125   31-73 УХЛ 32-73 УХЛ 34-73 УХЛ 12,5 16,0 25,0 9,5-14,0 13,0-19,0 2,221–8,7      300 300 195 245 140   35-73 УХЛ4 36-73 УХЛ 32,0 40,0 27,2-36,8 34,0-46,0      300 300 295 395 135   37-73 УХЛ4 550, 42,5-57,5      300 300 345 445 155   38-73 УХЛ4 39-73 УХЛ4 40-73 УХЛ4 63,0 80,0 100,0 53,5-72, 3 68,0-92, 0 85,0-115,0      300 650 445 295 180   41-73 УХЛ4 125,0 106,0-143,0      650 650 345 495 210 С2У-Б 5132 С6У-Б 5136 С2У-П 5432 42-73 УХЛ4 43-73 УХЛ4 160,0 200,0 144,0-200,0 144,0-240,04020      1125 1125 2100 500 500 500 250 С2У-Б 5132 С6У-Б 5136 С2У-П 5432 44-73 УХЛ4 45-73 УХЛ4 46-73 УХЛ4 250,0 320,0 400,0 228,0-320,0 304,0-400,0 304,0-490,0      1375 1375 2100 600 600 600 320 С2У-П 5132 С6У-П 5136 48-73 УХЛ4 630,0 384,0-630,0      2100 2100 700 700 330 С2У-Б 5132 С2У-Б 5432 18-74 УХЛ4 20-74 УХЛ4 22-74 УХЛ4 24-74 УХЛ4 26-74 УХЛ4 28-74 УХЛ4 29-74 УХЛ4 30-74 УХЛ4 0,6 1,0 1,6 2,5 4,0 6,0 8,0 10,0 0,38-0,65 0,61-1,0 0,95-1,6 1,5-2,6 2,4-4,0 3,8-6,0 5,5-8,0 7,0-10,0 ~380 50 Гц ~220 50 Гц 250 250 195 245 125   31-74 УХЛ4 32-74 УХЛ4 34-74 УХЛ 12,5 16,0 25,0 9,5-14,0 13,0-19,0 21,2-28,7      300 300 195 245 140   35-74 УХЛ4 36-74 УХЛ4 32,0 40,0 27,2-36,8 34,0-46,0      300 300 295 395 135   37-74 УХЛ4 550,0 42,5-57,5      300 300 345 445 155   38-74 УХЛ4 39-74 УХЛ4 40-74 УХЛ4 63,0 80,0 100,0 53,5-63,0 63,0-92,0 85,0-115,0      300 650 445 295 180   41-74 УХЛ4 125,0 106,0-143,      650 650 345 495 210 С2У-Б 5132 С6У-Б 5136 С2У-П 5432 42-74 УХЛ4 43-74 УХЛ4 160,0 200,0 144,0-200,0 144,0-240,0      1125 1125 2100 500 500 500 250 С2У-Б 5132 С6У-Б 5136 С2У-П 5432 44-74 УХЛ4 45-74 УХЛ4 46-74 УХЛ4 250,0 320,0 400,0 228,0-320,0 304,0-400,0 304,0-480,0      1375 1375 2100 600 600 600 320 С2У-П 5132 С6У-П 5136 48-74 УХЛ4 630,0 384,0-630,0 2100 2100 700 700 330
