 Назначение
Ящики серии СУ Я 5000
предназначены для продолжительного режима работы (пуск электродвигателя и
отключение вращающегося двигателя). Возможно применение ящиков для
кратковременного и повторно кратковременного режимов работы.
Ящик каждого
типоисполнения имеет сварнуюконструкцию корпуса с дверью на петлях,
фиксируемой замком, обеспечивающим степень защиты 1Р31.
В соответствии с заказом
возможно изготовление ящиков в уплотненном исполнении со степенью защиты
1Р44,1Р54.

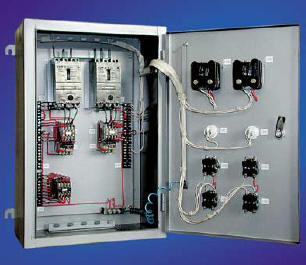

Аппаратура
устанавливается в ящике на специальной панели и на двери с внутренней
стороны
Технические
характеристики
|
Номенклатурный перечень выпускаемых
устройств
|
|
Тип ящика
управления двигателем
|
Количество управляемых двигателей
|
Питание
цепей управления
|
|
нереверсивные
|
реверсивные
|
|
Ящики
с автоматическим выключателем на каждый фидер
|
|
Я5110
|
Я5410
|
1
|
фазным
напряжением
|
|
Я5111
|
Я5411
|
|
Я5112
|
Я5412
|
независимое
или линейное напряжение
|
|
Я5113
|
Я5413
|
|
Я5114
|
Я5414
|
2
|
независимое
или линейное напряжение
|
|
Я5115
|
Я5415
|
|
Ящики
с одним автоматическим выключателем на два фидера
|
|
Я5124
|
Я5424
|
2
|
фазным
напряжением
|
|
Я5125
|
Я5425
|
|
Ящики
без автоматического выключателя
|
|
Я5130
|
Я5430
|
1
|
фазным
напряжением
|
|
Я5131
|
Я5431
|
|
Я5134
|
Я5434
|
2
|
фазным
напряжением
|
|
Я5135
|
Я5435
|
|
Ящики
с одним автоматическим выключателем на каждый фидер и
промежуточное реле
|
|
Я5441
|
Я5441
|
1
|
фазным
напряжением
|
|
Функциональное описание работы схем выпускаемых устройств
|
|
Номер
схемы
|
Функциональное описание
|
|
10
|
Управление
одним двигателем с питанием цепей управления фазным напряжением с
кнопками и лампой на двери, с автоматическим выключателем на вводе. |
|
11
|
Управление
одним двигателем с питанием цепей управления фазным напряжением с
кнопками, переключателем и лампой на двери, с автоматическим
выключателем на вводе. |
|
12
|
Управление
одним двигателем с питанием цепей управления независимым или линейным
напряжением с кнопками и лампой на двери, с автоматическим выключателем
на вводе. |
|
13
|
Управление
одним двигателем с питанием цепей управления независимым или линейным
напряжением с кнопками, переключателем и лампой на двери, с
автоматическим выключателем на вводе. |
|
14
|
Управление
двумя двигателем с питанием цепей управления независимым или линейным
напряжением с кнопками и лампой на двери, с автоматическим выключателем
на вводе каждого фидера. |
|
15
|
Управление
двумя двигателями с питанием цепей управления независимым или линейным
напряжением с кнопками, переключателем и лампой на двери, с
автоматическим выключателем на вводе каждого фидера. |
|
24
|
Управление
двумя двигателями с питанием цепей управления фазным напряжением с
кнопками и лампой на двери, с одним автоматическим выключателем на два
фидера. |
|
25
|
Управление
двумя двигателями с питанием цепей управления фазным напряжением с
кнопками, переключателем и лампой на двери, с одним автоматическим
выключателем на два фидера. |
|
30
|
Управление
одним двигателем с питанием цепей управления фазным напряжением с
кнопками и лампой на двери, без автоматическог выключателя на вводе. |
|
31
|
Управление
одним двигателем с питанием цепей управления фазным напряжением с
кнопками, переключателем и лампой на двери, без автоматического
выключателя на вводе. |
|
34
|
Управление
двумя двигателями с питанием цепей управления фазным напряжением с
кнопками и лампой на двери, без автоматического выключателя на вводе. |
|
35
|
Управление
двумя двигателями с питанием цепей управления фазным напряжением с
кнопками и лампой на двери, без автоматического выключателя на вводе. |
|
41
|
Управление
одним двигателем с питанием цепей управления фазным напряжением с
кнопками, переключателем и лампой на двери, с автоматическим
выключателем на вводе. |
|
Модификация устройств по току
|
|
Типовой
индекс схемы
|
Номинальный ток 1 ном, А
|
Пределы
регулирования 1тр, А
|
Ток
расцепителя автоматического выключателя
|
Рекомендуемая мощность управляемых электродвигателей, кВт
|
|
18
|
0,6
|
0,38 - 0,65
|
1,6
|
0,18
|
|
20
|
1
|
0,61 - 1
|
1,6
|
0,25; 0,37
|
|
22
|
1,6
|
0,95 - 1,6
|
2,5
|
0,55
|
|
24
|
2,5
|
1,5 - 2,6
|
3,15 (4)
|
1,1; 0,75
|
|
26
|
4
|
2,4 - 4
|
5 (6,3)
|
1,5
|
|
28
|
6
|
3,8 - 6
|
8 (6,3)
|
2,2
|
|
29
|
8
|
5,5 - 8
|
10
|
3,0
|
|
30
|
10
|
7 - 10
|
12,5 (16)
|
4,0
|
|
31
|
12,5
|
9 - 14
|
16
|
5,5
|
|
32
|
16
|
13 - 19
|
25
|
7,5
|
|
34
|
25
|
18 - 25
|
25 (31,5)
|
11
|
|
35
|
32
|
27,2 - 36,8
|
40
|
15
|
|
36
|
40
|
34 - 36
|
50
|
18,5
|
|
37
|
50
|
42,5 - 57,6
|
63
|
22
|
|
38
|
63
|
53,5 - 72,3
|
80(63)
|
30
|
|
39
|
80
|
68 - 92
|
100
|
37
|
|
40
|
100
|
65 - 100
(85 - 115)
|
125
|
45
|
|
41
|
125
|
106 - 143
|
160
|
55
|
|
42
|
160
|
136 - 160
|
160
|
75
|
|
Габаритные и установочные размеры оболочек
|
|
Тип
оболочки
|
H
|
L
|
B
|
H1
|
H2
|
L1
|
L2
|
|
1
|
400
|
300
|
250
|
340
|
460
|
240
|
360
|
|
2
|
600
|
400
|
250
|
540
|
660
|
340
|
460
|
|
3
|
|
600
|
350
|
|
|
540
|
660
|
|
4
|
800
|
740
|
860
|
|
5
|
1000
|
940
|
1060
|
|
Тип
устанавливаемых в оболочках устройств
|
|
Тип
устройства
|
Я5110
Я5111
Я5112
Я5113
Я5130
Я5131
Я5141
|
Я5114
Я5115
Я5125
Я5124
Я5134
Я5135
|
Я5410
Я5411
Я5412
Я5413
Я5430
Я5431
Я5441
|
Я5414
Я5415
Я5424
Я5425
Я5434
Я5435
|
|
Типовой
индекс схемы
|
|
18 - 30
|
1
|
2
|
2
|
2
|
|
31 - 34
|
|
35 - 38
|
2
|
3
|
3
|
3
|
|
39, 40
|
3
|
4
|
4
|
5
|
|
41,42
|
|
