 Назначение

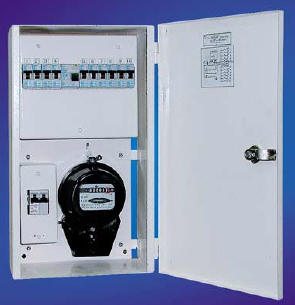

Щитки осветительные
квартирные ЩК предназначены для распределения и учета электроэнергии
напряжением 220В, а также для защиты линий квартир при перегрузках и
коротких замыканиях.
Осветительные квартирные щитки подразделяются на:
-
учетно-распределительные с отключающим аппаратом на вводе
- учетно-распределительные без отключающего аппарата на вводе
В
зависимости от конструктивного исполнения щитки могут устанавливаться:
- на стене
- на нише
Технические
характеристики
|
Типоисполнение
|
Номер
рис.
|
Тип и число
аппаратов на квартиру
|
Счетчик
|
Размер
ниши
для
установки
щитка, мм
|
|
Тип и число
отходящих групп
|
Аппараты на вводе
|
|
Авт.выключатели
|
Предохранители
|
Авт.
выкл.
|
УЗО
|
|
16А
|
25А
|
16А
|
25А
|
|
ЩК-1101А УХЛ4
ЩК-1102А УХЛ4
ЩК-1105А УХЛ4
ЩК-1106А УХЛ4
ЩК-1140А УХЛ4 |
а
б
а
б
а
|
2
2
1
1
2
|
1
1
2
2
2
|
-
-
-
-
-
|
-
-
-
-
-
|
1
-
1
-
-
|
-
-
-
-
1
|
1
1
1
1
1
|
-
|
|
ЩК-1201А УХЛ4
ЩК-1202А УХЛ4
ЩК-1205А УХЛ4
ЩК-1206А УХЛ4
|
в
г
в
г
|
-
-
-
-
|
-
-
-
-
|
2
2
1
1
|
1
1
2
2
|
1
-
1
-
|
-
-
-
-
|
1
1
1
1
|
-
|
|
ЩК-2101А УХЛ4
ЩК-2105А УХЛ4
ЩК-2140А УХЛ4
ЩК-2201А УХЛ4
ЩК-2205А УХЛ4 |
д
д
д
д
д
|
2
1
2
-
-
|
1
2
2
-
-
|
-
-
-
1
1
|
-
-
-
2
2
|
1
1
-
1
1
|
-
-
1
-
-
|
1
1
1
1
1
|
500х280х130
|
|
ЩК-3101А УХЛ4
ЩК-3140А УХЛ4
|
е
е
|
2
2
|
1
2
|
-
-
|
-
-
|
1
-
|
-
1
|
1
1
|
-
|
|
