Подробная информация

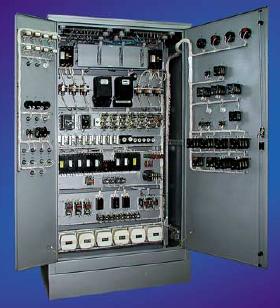

СУ-Ш5900 Щиты управления канализационными насосными станциями серии СУ-Ш5900   Назначение   Предназначены для автоматизированного уп­равления электрическими приводами канализацион­ных насосных станций с возможностью выведения сигналов на централизованный пульт диспетчера.   Технические характеристики   Тип НКУ Назначение и краткая техническая характеристика Наименование приводов Габаритные размеры, исполнение Примечание  Мощность двигателя, кВт Количество вводов Наличие АВР «+» да «-» нет СУ-Ш5924 -ЗА74 -3374 -ЗБ74 -3674 -3774 -3974 1,1       1,5 2,2      3,0 4,0      5,5 7,5     10,0 11,0     13,0 17,0     22,0 1 - Насос стоков, дренажный насос, насос гидроуплотнения, задвижка, вентиляторы, дробилка, таль, щиток освещения 2200х1200х600 УХЛ4 В обозначении НКУ с учетом электрической энергии добавляется буква «С» СУ-Ш5925 -3А74 -3374 -ЗБ74 -3674 -3774 -3974 1,1       1,5 2,2      3,0 4,0      5,5 7,5     10,0 11,0     13,0 17,0     22,0 2 + Насос стоков, дренажный насос, насос гидроуплотнения, задвижка, вентиляторы, дробилка, таль, щиток освещения 2200х1200х600 УХЛ4    СУ-Ш5916 -2474 -2574 -2774 -2874 -2974 -3074 -3274 -3374 -3574 -3674 1,1 1,5 2,2 3,0 4,0 5,5 7,5 11,0 15,0     18,5 22,0 2 - Насос стоков, дренажный насос, вентустановка, таль электрическая, рабочее освещение, ремонтное освещения 1800х800х600 УХЛ4    СУ-Ш5940 -2А74 -2Б74 -2В74 -2Г74 0,6 1,1 1,5 3,0 2 - Насос перекачки стоков, вытяжной вентилятор, таль электрическая 1800х800х600 УХЛ4 СУ-Ш5919 -3274 -3374 -3574 -3774 -3874 -4074 7,5 11,0 15,0 18,5 22,0 30,0 37,0 1 - Насос стоков, насос гидроуплотнения, дренажный насос, механическая решетка- дробилка, задвижка, вентиляторы, таль, станки; щиток рабочего освещения, щиток аварийного освещения 2200х1200х600 УХЛ4   СУ-Ш5920 -3274 -3374 -3574 -3774 -3874 -4074 -3К74 -4А74 -4Б74 7,5 11,0 15,0 18,5 22,0 30,0 37,0 45,0 55,0 75,0 2 + Насос стоков, насос гидроуплотнения, дренажный насос, механическая решетка, дробилка, задвижка, вентиляторы, таль, станки; щиток рабочего освещения, щиток аварийного освещения; конденсаторная батарея 2200х1200х600 УХЛ4 2200х1200х800   СУ-Ш5901 -4А74 -4Б74 110,0 132,0 160,0 2 + Насос перекачки стоков, вытяжной вентилятор 2200х2400х600 УХЛ4   Шкаф сигнализации и управления вспомогатель ными приво­ дами СУ Ш5909-3674       Насос гидроуплотнения, дренажный насос, решетка- дробилка, задвижка, вентиляторы, щиток рабочего освещения, щиток аварийного освещения 2200х1200х600 УХЛ4   СУ-Ш5914 -2874 -2974 -3074 -3174 -3274 -3474 -ЗА74 -3674 -3774 -3974 -4074 1,1     1,5 2,2 3,0 4,0 5,5 7,5 11,0 15,0 18,5 22,0 30,0 37,0 1 - Насос стоков, насос гидроуплотнения, дренажный насос, задвижка, вентиляторы, дробилка, таль, щиток рабочего освещения, щиток аварийного освещения 2200х1200х600 УХЛ4   СУ-Ш5915 -2874 -2974 -3074 -3174 -3274 -3474 -ЗА74 -3674 -3774 -3974 -4074 1,1     1,5 2,2 3,0 4,0 5,5 7,5 11,0 15,0 18,5 22,0 30,0 37,0 2 + Насос стоков, насос гидроуплотнения, дренажный насос, задвижка, вентиляторы, дробилка, таль, щиток рабочего освещения, щиток аварийного освещения 2200х1200х600 УХЛ4
