СУ-РТЗО
Низковольтные комплектные устройства
Низковольтные комплектные устройства (НКУ) ввода и присоединения
серии СУ-РТЗО
Назначение
НКУ серии СУ-РТЗО-88 предназначенных
для питания и управления электроприводами мощностью до 10кВт и электроприводами
запорной и регулирующий арматуры мощностью 14-28 кВт, а также электродвигателями
мощностью до 10кВт механизмов собственных нужд электрических станций.
Условия
эксплуатации:
—температура окружающей среды 0С-40С
—высоте над уровнем моря не более
2000м
—окружающая среда невзрывоопасна и не
содержит агрессивных газов и паров.
НКУ серии СУ-РТЗО-88 изготовляются:
—отдельными шкафами
—шкафами, предназначенными для
комплектования в сборки (щиты)
—открытыми панелями
—отдельными блоками.
Боковые стенки в шкафных щитах устанавливаются только на крайние наружные шкафы.
Изготовление НКУ серии СУ-РТЗО-88
производится в соответствии с опросным листом установленной формы,
предоставляемым заказчиком.
Защищённое исполнение имеет степень
защиты IPЗI.
Для открытого исполнения используется
только каркас шкафа без накладных стенок и дверей, но с крышей; аппаратура
сигнализации устанавливается на поворотных листах.

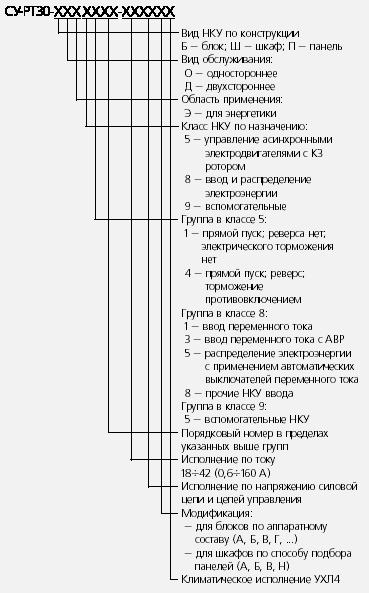

Структура условного обозначения
|
