ЩО70, ЩО91
Распределительные панели ЩО70
Панели распределительных щитов ЩО 91, ЩО 70
 Назначение
и краткие технические характеристики

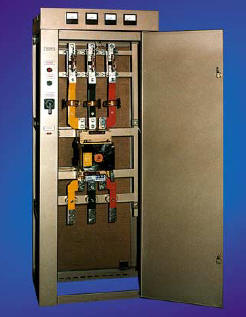

Панели
распределительные ЩО 70, ЩО 91 предназначены для комплектования
распределительных устройств электрической энергии трехфазного тока напряжением
380/220В, частотой 50Гц, служащих для приёма и распределения электроэнергии, а
также защиты отходящих линий от перегрузок и токов короткого замыкания.
Щиты комплектуются из панелей, устанавливаются в электропомещениях и
обслуживаются с наружной стороны.
Климатическое исполнение - У3 по ГОСТ15150-69 и ГОСТ 15543-70 с температурой
окружающей среды от минус 40 оС до плюс 40 оС.
Панели изготавливаются с ошиновками, имеющими электродинамическую стойкость 30кА
( щиты подстанций мощностью до 630кВА ) и 50кА ( щиты подстанций мощностью свыше
630кВА ).
На панелях предусмотрены как кабельные, так и шинные вводы.
Степень защиты со
стороны фасада - IP20, сверху и сзади - IP00 по ГОСТ 14254-96.
Окружающая среда не взрывоопасная.
Рабочее положение вертикальное, допускается отклонение от рабочего положения на
5% в любую сторону.
Конструкция, монтаж и эксплуатация панелей соответствует требованиям
безопасности по ГОСТ12.2007.0-75 и ГОСТ12.2.007-75.
|
