Подробная информация

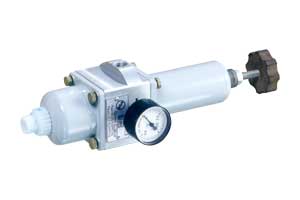

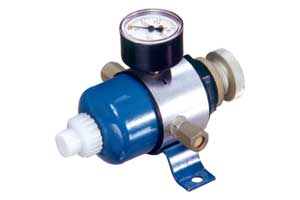

РДФ-4, РДФ-5, РДФ-6, РДФ-7, Редуктор давления с фильтром Редуктор давления с фильтром РДФ-4 Назначение Редуктор давления предназначен для регулирования и стабилизации давления воздуха в линиях питания приборов и средств автоматизации и очистки его от пыли, масла и влаги. Технические характеристики  Давление питания на входе, (кгс/см2)  (РДФ-4-1-УЗ, РДФ-4-2-УЗ, РДФ-4-2-ОР)  от 2,5 до 8  Давление питания на входе, (кгс/см2)  (РДФ-4-3-УЗ, РДФ-4-4-УЗ)  от 3 до 8  Максимальный расход воздуха, (м3/ч)  1,6  Загрязненность воздуха после редуктора  не ниже I класса  Габаритные размеры, (мм)  98х115х140  Масса (с манометром), (кг)  0,71 Варианты исполнения  Обозначение  Шифр  Диапазон регулирования давления на выходе, МПа (кгс/см2)  Исполнение по защищенности от воздействия окружающей среды  Комплектность  5Д2.955.005  РДФ-4-1-УЗ  от 0,02 до 0,2  (от 0,2 до 2,0)  обыкновенное  с манометром  5Д2.955.005-01  РДФ-4-2-УЗ  без манометра  5Д2.955.005-02  РДФ-4-2-ОР  устойчивое к воздействию воздуха с содержанием сероводорода до 3 мг/м3  без манометра  5Д2.955.005-03  РДФ-4-3-УЗ  от 0,02 до 0,25  (от 0,2 до 2,5)  обыкновенное  с манометром  5Д2.955.005-04  РДФ-4-4-УЗ  без манометра   Редуктор давления с фильтром РДФ-5 Назначение Редуктор давления предназначен для регулирования и стабилизации давления воздуха в линиях питания приборов и средств автоматизации и очистки его от пыли, масла и влаги. Технические характеристики  При давлении питания на входе от 0,25 до 1,0 МПа (от 2,5 до 10,0 кгс/см2) пределы регулирования на выходе  от 0,1 до 0,9 МПа (от 1,0 до 0,9 кгс/см2)  Максимальный расход воздуха при давлении на входе 1,0 МПа (10 кгс/см2) и выходе 0,5 МПа (5 кгс/см2) в зависимости от исполнения  10, 16, 22 м3/ч;  Загрязненность воздуха после редуктора  не ниже I класса  Габаритные размеры, (мм)  72х98х302  Масса, (кг), не более  1,0 Варианты исполнения Обозначение Шифр Условный проход, (мм) Максимальный расход, м3/ч Комплектность  5Д2.955.006  РДФ-5  5  10  с манометром  5Д2.955.006-01  РДФ-5-01  без манометра  5Д2.955.006-02  РДФ-5-02  7  16,0  с манометром  5Д2.955.006-03  РДФ-5-03  без манометра  5Д2.955.006-04  РДФ-5-04  9  22,0  с манометром  5Д2.955.006-05  РДФ-5-05  без манометра   Редуктор давления с фильтром РДФ-6   Назначение Редуктор давления предназначен для регулирования и поддержания установленного  значения давления газа на выходе и очистки его от механических примесей. Имеет: при давлении питания на входе от 1,0 до 3,0 МПа (от 10,0 до 30,0 кгс/см2) пределы регулирования на выходе от 0,2 до 2,0 МПа (от 2,0 до 20,0 кгс/см2);   максимальный расход газа через редуктор - не менее 10 м3/ч при перепаде давления на редукторе 0,5 МПа (5 кгс/см2);   загрязненность воздуха после редуктора - не ниже 5 класса;   три исполнения, приведенные в таблице; Обозначение Шифр Исполнение редуктора Комплектность 5Д2. 955.007 РДФ-6 агрессивностойкий к рабочей среде без манометра 5Д2.955.007-01 РДФ-6-01 обыкновенное без манометра 5Д2.955.007-02 РДФ-6-02 с манометром агрессивностойкость, определяемую конструкционными материалами;   габаритные размеры - 74х175х166 мм max;   массу - не более 2,0 кг. Пример записи обозначения редуктора на агрессивные среды при заказе: "Редуктор давления с фильтром РДФ-6 5Д2.955.007 ТУ".   Редуктор давления с фильтром РДФ-7   Назначение Редуктор давления предназначен для регулирования и поддержания установленного  значения давления газа на выходе и очистки его от пыли, масла, влаги. Имеет: рабочую среду: водород, углекислый газ, и их смеси, азот, воздух;   при давлении питания на входе от 1,0 до 20,0 МПа (от 10,0 до 200,0 кгс/см2) пределы регулирования и поддержание установленного давления газа на выходе от 0,1 до 1,0 МПа (от 1,0 до 10,0 кгс/см2);   максимальный расход воздуха - 16 м3/ч;   загрязненность воздуха после редуктора - не ниже 5 класса;   4 исполнения, приведенные в таблице;   Обозначение Шифр Давление на выходе, Рвых, кгс/см2 Комплектность 5Д2. 955.008 РДФ-7-1 не более 2 без манометра 5Д2.955.008-01 РДФ-7-2 с манометром 5Д2. 955.008-02 РДФ-7-3 более 2 без манометра 5Д2.955.008-03 РДФ-7-4 с манометром габаритные размеры - 118х195х285 мм;   массу - не более 3,1 кг. Пример записи обозначения редуктора без манометра, Рвых< = 2 кгс/см2 при заказе: "Редуктор давления с фильтром РДФ-7-1 5Д2.955.008 ТУ".
