Подробная информация

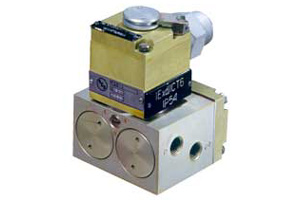

РДВ-2А, РДВ-3, РДВ-4, РДВ-5, Распределители двухпозиционные Распределитель двухпозиционный взрывозащищенный РДВ-2А Назначение Распределитель предназначен для управления пневматическими поворотными приводами и цилиндрами в автоматизированных системах управления технологическими процессами. Технические характеристики вид управления - электромагнитный с ручным дублированием; диапазон рабочих давлений - от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см2); условный подход Ду=6 мм; пропускная способность Кv= 0,7 м3/ч; 11 исполнений по напряжению питания (см. табл.1);   таблицa 1 Исполнение Напряжение питания, В РДВ-2А 24 постоянного тока РДВ-2А-01 220 переменного тока РДВ-2А-02 48 постоянного тока РДВ-2А-03 220 постоянного тока РДВ-2А-04 110 постоянного тока РДВ-2А-05 100 переменного тока РДВ-2А-06 100 постоянного тока РДВ-2А-07 24 переменного тока РДВ-2А-08 12 постоянного тока РДВ-2А-09 60 постоянного тока РДВ-2А-10 127 переменного тока конструктивное исполнение - нормально закрытый (ток открывает); одностороннее управление с пружинным возвратом; маркировку взрывозащиты -1ExdIICT6; габаритные размеры - 50х95х115 мм; масса - не более 1,2 кг. Распределитель двухпозиционный взрывозащищенный РДВ-3 Назначение Распределитель предназначен для управления пневматическими поворотными приводами и цилиндрами в автоматизированных системах управления технологическими процессами. Технические характеристики вид управления - электромагнитный с ручным дублированием; диапазон рабочих давлений - от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см2); условный подход Ду=6 мм; пропускная способность Кv= 0,7 м3/ч; 11 исполнений по напряжению питания (см. табл.2);   таблицa 2 Исполнение Напряжение питания, В РДВ-3 24 постоянного тока РДВ-3-01 220 переменного тока РДВ-3-02 48 постоянного тока РДВ-3-03 220 постоянного тока РДВ-3-04 110 постоянного тока РДВ-3-05 100 переменного тока РДВ-3-06 100 постоянного тока РДВ-3-07 24 переменного тока РДВ-3-08 12 постоянного тока РДВ-3-09 60 постоянного тока РДВ-3-10 127 переменного тока конструктивное исполнение - нормально открытый (ток закрывает); одностороннее управление с пружинным возвратом; маркировку взрывозащиты - 1ExdIICT6; габаритные размеры - 50х95х115 мм; масса - не более 1,2 кг. Распределитель двухпозиционный взрывозащищенный РДВ-4 Назначение Распределитель двухпозиционный взрывозащищенный РДВ-4 предназначен для управления пневматическими приводами в автоматизированных системах управления технологическими процессами химических производств. Устройство соответствует всем требованиям, изложенным в "Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ). Технические характеристики Вид взрывозащиты - "взрывонепроницаемая оболочка". Маркировка взрывозащиты - IExdIICT6. Свидетельство о взрывозащищенности No 1728. Диапазон рабочих давлении от 0,1 до 0,8 МПа (от 1.0 до 8,0 кгс/см2) Условный проход Dy = 6 мм. Пропускная способность Кv = 0,7 м3/ч. Диапазон рабочих температур от -50 до +70°С. Распределители выпускаются в 8 исполнениях (таблица 3) в зависимости от напряжения электрического питания.               таблицa 3 Исполнение Напряжение питания, В РДВ-4 24 постоянного тока РДВ-4-01 220 переменного тока РДВ-4-02 48 постоянного тока РДВ-4-03 220 постоянного тока РДВ-4-04 110 постоянного тока РДВ-4-05 100 переменного тока РДВ-4-06 100 постоянного тока РДВ-4-07 24 переменного тока Потребляемая мощность - не более 7 Вт или 7 В·А. Габаритные размеры - не более 120х100х80 мм. Масса - не более 1,5 кг. Конструктивное исполнение - трехходовое: одна пара контактов - нормально-закрытая (ток открывает), другая пара контактов - нормально-открытая (ток закрывает). Используются контакты типа "сопло-заслонка", что позволяет значительно повысить эксплуатационные свойства распределителей. Они надежны, просты по конструкции и в обслуживании. Присоединение внешних коммуникаций - 4 отверстия К 1/8" ГОСТ 6111. Присоединительный кабель - d 7,7-8,5.   Распределитель двухпозиционный взрывозащищенный РДВ-5 Назначение Распределитель предназначен для управления пневматическими поворотными приводами и цилиндрами в автоматизированных системах управления технологическими процессами. Технические характеристики вид управления - электромагнитный с ручным дублированием; диапазон рабочих давлений - от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см2); условный подход Ду=15 мм; пропускная способность Кv= 2,5 м3/ч; 11 исполнений по напряжению питания (см. табл.4);   таблицa 4 Исполнение Напряжение питания, В РДВ-5 24 постоянного тока РДВ-5-01 220 переменного тока РДВ-5-02 48 постоянного тока РДВ-5-03 220 постоянного тока РДВ-5-04 110 постоянного тока РДВ-5-05 100 переменного тока РДВ-5-06 100 постоянного тока РДВ-5-07 24 переменного тока РДВ-5-08 12 постоянного тока РДВ-5-09 60 постоянного тока РДВ-5-10 127 переменного тока конструктивное исполнение - нормально закрытый (ток открывает); маркировку взрывозащиты - 1ExdIICT6; габаритные размеры - 130х110х65 мм; масса - не более 1,6 кг.
