КУБ-27, Блок контроля и управления
Блоки контроля и управления КУБ-
Блоки контроля и
управления КУБ-27
 Назначение
Блоки контроля и управления КУБ-27 предназначены для управления
электродвигателями в сетях
с глухозаземленной нейтралью с током потребления от 3 А до 20 А (КУБ-27-20), от
15 А до 70 А (КУБ-27-70)
или от 35 А до 150 А (КУБ-27-150) и могут быть использованы для восстановления
некомплектных станций
управления, модернизации и ремонта станций управления, использующих в качестве
коммутатора силовых
цепей электромагнитные пускатели и контакторы.

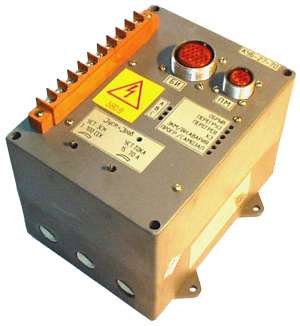

Блок КУБ-27 состоит из пластмассового корпуса, на котором располагаются:
органы управления и индикации, блок зажимов, к которому подключаются входные и
выходные цепи,
разъемы для подключения блока индикации и программатора (поставляются по
отдельному заказу),
трубы, через которые проходят силовые цепи 3-х фазного питающего напряжения.
КУБ-27 выполняет следующие функции:
Обеспечивает включение и отключение электродвигателя в ручном режиме;
Выдает сигнал на отключение электродвигателя:
-при обрыве фазы по 0,4 или 6 кВ;
-при небалансе токов более 30 %;
-при перегрузке в фазе более 130% номинального тока;
-при коротком замыкании в цепях нагрузки;
-при нагреве электродвигателя выше допустимой температуры
(для электродвигателей со встроенными датчиками температуры);
-при поступлении сигнала в виде "0" (замыкание цепи с корпусом) от внешних
устройств (например, сигнал ЭКМ);
автоматически включает электродвигатель через установленное время задержки
самозапуска от 3 до 100 секунд при восстановлении напряжения сети после его
отсутствия;
обеспечивает возможность настройки защитного тока срабатывания при перегрузке в
зависимости
от реального рабочего тока;
обеспечивает гальваническую развязку и управление катушками магнитного пускателя
напряжением 220 В или 380 В 50 Гц с токами потребления не более 3 А.
Условия эксплуатации: температура окружающей среды от минус 40С до +50С,
относительная влажность воздуха при температуре +25С до 98%.
Габаритные размеры, мм, не более 160х145х130
Масса, кг, не более 2
|
