Подробная информация

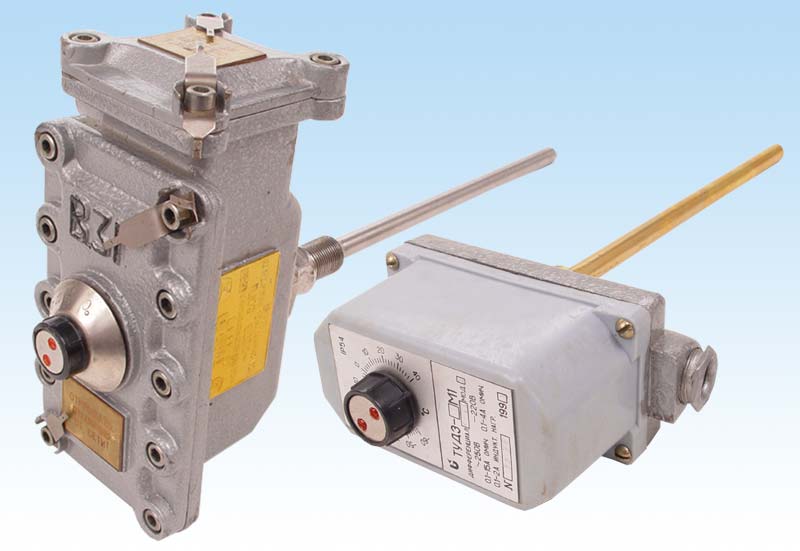

ТУДЭ-1М ... ТУДЭ-12М1, Устройства терморегулирующие дилатометрические электрические, разные исполнения Устройства терморегулирующие дилатометрические электрические ТУДЭ-1М ... ТУДЭ-12М1 Назначение Предназначены для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа. Диапазон регулирования температур (-60 / +500) °С. Коммутируют цепи переменного тока напряжением 250 В, частотой (50 / 60) Гц, силой тока от 0,1 до 15А; цепи пост. тока напряжением 220 В, силой тока от 0,1 до 4А. Прим. во всех отраслях промышленности. ТУ 25-7323.001-88. По защищенности от влияния окружающей среды устройства имеют исполнения: защищенные от попадания внутрь изделия пыли и воды со степенью защиты ІР54, взрывозащищенные ІЕхdIIBТ4. Технические характеристики ТУДЭ-М1 коммутирует: Напряжение, В: 250(+25/-37,5) перемен. тока, 220(+22/-33) пост. тока. Частота, Гц.: 50-60 Сила тока, А: от 1,0 до 15А (при ом. нагрузке) от 0,1 до 2 А при инд. нагрузке) с cosjі>0,5 Масса приборов: кг, не более: со степенью защиты IР54 ...................... 1,5 взрывозащищенные IExdIIBT4 ................ 5     ТУДЭ-1М1 ТУДЭ-2М1 ТУДЭ-3М1 ТУДЭ-4М1 ТУДЭ-5М1 ТУДЭ-6М1 Диапазон регулируемых температур, °С -60 +40 0 100 30 100 0 250 100 250 200 500 Допустимая основная погрешность срабатывания по шкале заданий, % 4,0 2,5 4,0 2,5 1,5 2,5 Диапазон дифференци- ала, °С 4-20 2-10 4-20 2-10 4-20 2-10 4-20 4-20 7-20 Длина чувствитель- ного элемента, мм 251 491 251 251 351 Допустимая толщина изоляции, мм 50 100 200 Степень защиты IP54       ТУДЭ-8М1 ТУДЭ-9М1 ТУДЭ-10М1 ТУДЭ-11М1 ТУДЭ-12М1 Диапазон регулируемых температур, °С 0 40 1 100 30 100 30 160 0 250 Допустимая основная погрешность срабатывания по шкале заданий, % 4,0 2,5 4,0 2,5 4,0 Диапазон дифферен- циала, °С 4,5-20 2,5-10 Длина чувствитель- ного элемента, мм 251 491 251 Допустимая толщина изоляции, мм 50 Степень защиты IP54, IExdllBT4   Исполнение IR54 Размеры, мм (l/L) ТУДЭ-1М1/5М1; 8M1/12M1 358/251 ТУДЭ-1М1/3М1; 8M1/11M1 608/491 ТУДЭ-6М1 468/351   Исполнение IExdllBT4 Размеры, мм (l/L) ТУДЭ-12М1 251/398 ТУДЭ-8М1; ТУДЭ-9М1 ТУДЭ-10М1; ТУДЭ-11М1 491/638
