Подробная информация

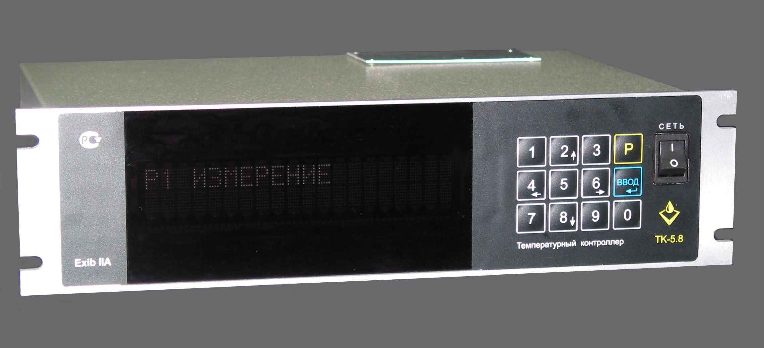

ТК-5.8 (Р1-ТР2), (К-КТР2), Прибор температурного контроля Прибор температурного контроля ТК5 Назначение Восьмиканальный прибор температурного контроля ТК-5 может применяться в различных отраслях промышленности для измерения, контроля и регулирования температуры в системах управления технологическими процессами. Контроллер ТК-5 может, в частности, заменить применяемые в настоящее время приборы СТ-136, АUN-М, и НК- I(Венгрия). Прибор в настоящее время выпускается в нескольких основных модификациях: ТК5.8 - восьмиканальное измерение и индикация текущих значений температуры и введенных уставок на вакуумно-люминисцентном матричном дисплее. Звуковая сигнализация и один релейный выход для аварийного отключения. ТК5.8Р1 - восьмиканальное измерение и индикация текущих значений температуры и введенных уставок на вакуумно-люминисцентном матричном дисплее.. Звуковая сигнализация и восьмиканальная плата реле для отключения объектов по достижении предельных уставок температуры по максимуму и минимуму ( 8-16 реле с контакт-ной группой на замыкание). Индексы в обозначении модели прибора: Р1, Р2 - наличие релейной платы- (8 или 16 реле). Т - восьмиканальный аналоговый токовый выход нормали 4-20 мА . К - выход на компьютер по стандарту RS-485, позволяющему объединять на одном компьютере до 32 приборов. Преимущества перед аналогами: возможность работы с датчиками ТСМ, ТСП (100М, 50М, 100П, 50П), термопар или других типов и градуировок (по требованию заказчика), измерение токов, напряжений, сопротивлений; возможность оперативного (мембранная клавиатура на передней панели измерительного блока) ввода уставок по максимуму и минимуму температуры - независимо для каждого канала; искробезопасное исполнение; индикация обрыва, короткого замыкания и достижения предельных уставок; выход по каждому каналу: токовый нормализованный 4-20, 0-20, 0-5 мА типа "сухой контакт" (по предельным уставкам). Технические характеристики •  способ подключения датчиков двух, трехпроводный •  индуктивность, мГн, не более 0,15 •  емкость, мкФ, не более 0,15 •  сопротивление, Ом, не более 3 - 20 •   диапазон измеряемых температур - определяется типом применяемых датчиков, С    –40 +200 •   дипазон измеряемых токов, мА 0...5, 0...20, 4...20 •   дипазон измеряемых напряжений, мВ 0...50, 0...1В, 0...10В •   дипазон измеряемых сопротивлений, ом 0...320 •   пределы допускаемого значения основной абсолютной погрешности показаний ,C, не более 0,1 •    число каналов измерения температуры 8 •    число выходных каналов стандарта 0...5, 0...20, 4...20мА 8 •    число выходных релейных каналов 8 (16) •    число выведенных контактов реле 1 контактная группа  на замыкание ( 27В; 0,25А) •    тип реле Р-5 •    оптоэлектронное реле сигнализации аварийных состояний PVG612 1 контактная группа  на размыкание (27В 0,5А)   •    ввод нижней и верхней уставок с панели прибора •    Обеспечена сохранность результатов регистрации и величины введенных уставок при исчезновении напряжения в сети. •    цифровая индикация текущих значений - выборочно одного канала или двумя  группами по четыре канала •    индикация обрыва или короткого замыкания цепей датчика по каждому каналу •    напряжение питания, В 220 +22 -33 •    потребляемая мощность, ВА, не более: 10 •    габаритные размеры, мм , не более: 300х200х75 •    исполнение блока управления щитовое •    размеры окна для установки блока управления, мм , не более 273х70   Дополнительные сведения Номер технических условий ТУ39-0136285-004-94 Маркировка искрозащиты Exib IIA ГОСТ22782.5-84 Климатическое исполнение УХЛ4 (+35-1 С ) ГОСТ15150-69 Диапазон температур окружающего воздуха, ºС -35...+40 Защита корпуса от пыли и влаги IP30 ГОСТ14254-96 Наработка на отказ прибора, не менее, час 10000 Средний срок службы прибора, лет   10
