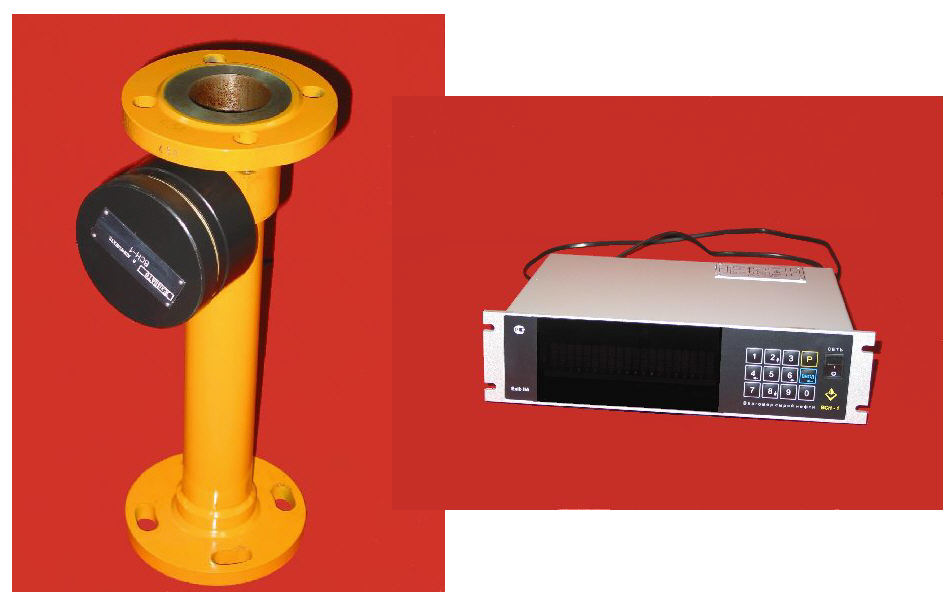

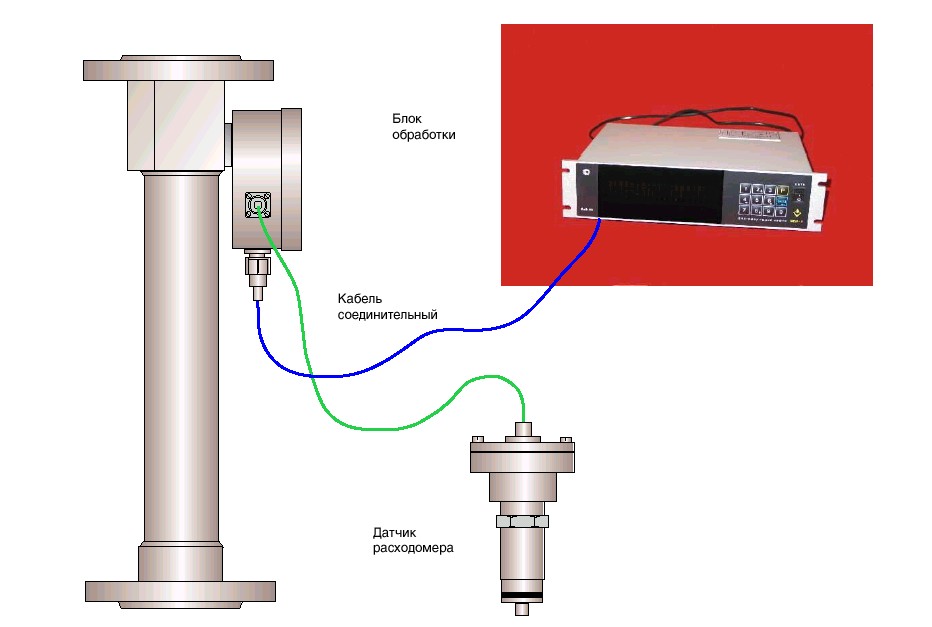

ВСН-2-50, ВСН-2-СП, Влагомер сырой нефти Влагомер сырой нефти ВСН-2-50 Назначение Автоматический поточный влагомер сырой нефти ВСН-2 с диапазоном измерения влажности до 100 %: поможет организовать внутри- и межпромысловый учет нефти (на узлах оперативного и бригадного учета нефти); оптимизирует процесс подготовки нефти, сэкономит электроэнергию и химреагент (на установках подготовки нефти); при использовании на групповых замерных установках определит дебит скважин по чистой нефти как для целей учета, так и для оптимизации эксплуатации месторождений (модификация ВСН-2-СП). Влагомер ВСН-2 измеряет мгновенные значения влажности; рассчитывает среднюю влажность и количество чистой нефти пропорционально расходу контролируемой жидкости за заданный временной интервал; выдает сигнал о достижении предельной влажности. Результаты измерений и вычислений представляются на матричном дисплее блока обработки влагомера. Информация о средней влажности и объеме чистой нефти, по запросу пользователя может передаваться на систему телемеханики(сухой контакт, RS485) и самопишущий прибор(4-20мА). Уставка предельной влажности может быть задана во всем диапазоне измерения влажности. Отстой свободной воды перед измерением влажности не требуется. Технические характеристики ВСН-2-50   Базовая модель ВСН-2-50   • диапазон измерения влажности нефти, объемная доля, % 0-100 • пределы основной абсолютной погрешности,   объемная доля, % в поддиапазонах: от 0 до 60 2,4 свыше 60 до 100 4,0 Модификации:   ВСН-2 -50/10   • диапазон измерения влажности нефти, объемная доля, % 0-10 • пределы основной абсолютной погрешности, объемная доля, % 0,6 ВСН-2 -50/30   • диапазон измерения влажности нефти, объемная доля, % 0-30 • пределы основной абсолютной погрешности, объемная доля, % 1,2   • максимальное расстояние от первичного измерительного преобразователя     до блока обработки, м 500 • режим работы влагомера непрерывный • электропитание от сети переменного тока:   напряжение, В от 130 до 260 частота, Гц 50 ± 2 • потребляемая мощность, Вт, не более 30 • масса, кг, не более, первичный измерительный преобразователь 10 блок обработки 3 • исполнение измерительного преобразователя взрывозащищенное • условный проходной диаметр первичного     измерительного преобразователя, мм 50   Параметры контролируемой среды   • диапазон температур, °С от +5 до +60 • плотность, вязкость, содержание парафина, смол, солей не ограничивается • содержание свободного газа, при котором обеспечивается     заданная точность, объемная доля ,%, не более 1,0 • рабочее давление, МПа, не более 4,0 • скорость потока через первичный преобразователь     влагомера, м/с, в пределах 1 - 2,5 Влагомер сырой нефти ВСН-2-СП Назначение Влагомер сырой нефти ВСН-2-СП, адаптированный для установки в ГЗУ типа «Спутник»: • определяет содержание воды в продукции нефтяных скважин; • вычисляет среднюю по объему влажность нефти; вычисляет объем чистой нефти.    С пополнением серии ВСН влагомером ВСН-2-СП у геологических служб промыслов впервые появляется возможность для управления процессом эксплуатации месторождения: получая оперативную информацию от влагомера об изменении обводненности продукции нефтяных скважин, можно следить за продвижением водо-нефтяного контакта в контуре заводнения.    Влагомер ВСН-2-СП поможет также организовать процесс предварительного сброса воды из продукции нефтяных скважин. При установке влагомера ВСН-2-СП на ГЗУ «Спутник»: • затраты на монтаж – минимальные; • дополнительная сепарация свободного газа и воды – не требуется; • нет необходимости в замене расходомера (используется расходомер ТОР-1-50 из комплекта ГЗУ «Спутник»).    Информация о мгновенной влажности представляется на матричном дисплее блока обработки влагомера, а средняя влажность и объем чистой нефти помимо дисплея по запросу пользователя могут передаваться на систему телемеханики и самопишущий прибор. Работа прибора в основных режимах (расчеты брутто и нетто, измерение мгновенного и среднего значений влажности нефти) возможна только при наличии импульсов, поступающих с магнитоиндукционного датчика и передаваемых, как и влажность, в последовательном коде. При наличии потока через расходомер в блоке обработки автоматически производится расчет и накопление данных отдельно по каждой продавке и по каждой скважине. Максимальное число обслуживаемых скважин 15. Процесс приема данных по влажности и расходу с первичного преобразователя, их преобразование и выдача результатов на внешние устройства происходит непрерывно. Настройка влагомера на диэлектрическую характеристику (сорт) нефти производится либо по предварительно записанной на объекте эксплуатации характеристике, либо по усредненной характеристике, имеющейся в запоминающем устройстве блока обработки. Технические характеристики ВСН-2-СП • диапазон измерения влажности нефти, объемная доля, % 0-100 • пределы основной абсолютной погрешности,   объемная доля, % в поддиапазонах: от 0 до 60 2,4 свыше 60 до 100 4,0   • максимальное расстояние от первичного измерительного преобразователя     до блока обработки, м 500 • режим работы влагомера непрерывный • электропитание от сети переменного тока:   напряжение, В от 130 до 260 частота, Гц 50 ± 2 • потребляемая мощность, Вт, не более 30 • масса, кг, не более, первичный измерительный преобразователь 10 блок обработки 3 • исполнение измерительного преобразователя взрывозащищенное • условный проходной диаметр первичного     измерительного преобразователя, мм 50   Параметры контролируемой среды   • диапазон температур, °С от +5 до +60 • плотность, вязкость, содержание парафина, смол, солей не ограничивается • содержание свободного газа, при котором обеспечивается     заданная точность, объемная доля ,%, не более 1,0 • рабочее давление, МПа, не более 4,0
