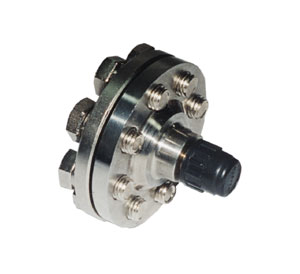

Разделители мембранные РМ-5319
Разделители
мембранные РМ-5319; РМ-5320; РМ-5321; РМ-5322
Назначение
Разделители
мембранные предназначены для предохранения внутренней полости чувствительных
элементов измерительных устройств от попадания в нее сред. агрессивных, горячих,
кристаллизующихся, несущих взвешенные твердые частицы.
Соединение
разделителя с измерительным устройством осуществляется непосредственно или через
соединительный рукав, поставляемый по требованию заказчика.
Технические
характеристики
Верхний предел
измерения прибора, комплектуемого разделителем, МПа, (кгс/см2):
для мод. 5319, 5320, 5497:
0,0,25-2,5 (0,25-25)
для мод. 5321, мод. 5322:
4-60 (40-600)
Объем упругого
чувствительного элемента измерительного устройства, см3: для мод.
5319, мод. 5320:
40
для мод. 5321, мод.5322:
20
Дополнительная
погрешность измерения, вносимая разделителями, соединенными с измерительными
устройствами, не должна превышать +1% нормирующего устройства.
Температура
измеряемой среды на входе разделителя, °С от минус 30 до плюс 60.
Примечание.
Разделители всегда применяются с соединительным рукавом, если температура
измеряемой среды на входе разделителя выше температуры, установленной для работы
измерительного устройства.
Изменение выходного
сигнала или показаний измерительного устройства с разделителем при отклонении
температуры окружающего воздуха на каждые 10°С, % от нормирующего значения:
1,0
Материал деталей
разделителей, контактирующих с измеряемой средой:
мембрана: сплав 36НХТЮ
фланец, корпус: ст. 12Х18Н10Т
По специальному
заказу мембраны могут быть изготовлены из тантала.
Длина
соединительного рукава, м:
2,5
По специального
заказу длина рукава может быть увеличена до 10 м.
Масса разделителей,
кг, не более:
для мод. 5319, 5497: 3,0
для мод. 5321: 2,2
для мод. 5320: 2,0
для мод. 5322: 1,5
