Сапфир-22МТ, Датчики давления
Датчик Сапфир
Датчик

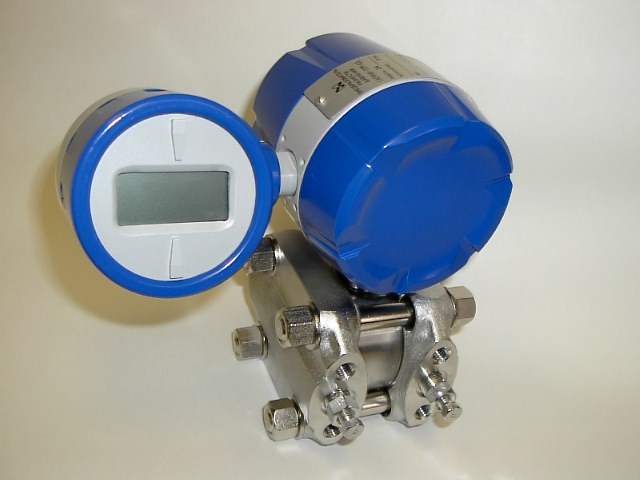

Сапфир-22МТ
 Назначение
Датчики Сапфир-22МТ предназначены для непрерывного пропорционального
преобразования значения избыточного давления, разрежения и разности давлений
жидкостей и газов в унифицированный токовый выходной сигнал.
Датчики являются аналогами преобразователей Сапфир-22М, имеют те же
присоединительные размеры и обладают рядом преимуществ, а именно: уменьшена
допускаемая основная погрешность, дополнительная температурная погрешность не
превышает основную на любом из пределов измерений, расширены пределы
перенастройки, причем при перенастройке не требуется корректировка диапазона
измерений.
Датчики разности давлений могут использоваться в устройствах, предназначенных
для преобразования значений уровня жидкости, расхода жидкости или газа.
Датчики изготавливаются для нужд народного хозяйства, для поставки на экспорт, а
также для эксплуатации на объектах атомной энергетики (ОАЭ).
Технические характеристики
|
Наименование
параметра |
Сапфир-22МТ; - Ех; -Вн
датчик разности давлений
|
|
Форма
представления информации |
выходной сигнал:
0-5; 4-20 мА |
|
Контролируемая
среда |
жидкости и газы
|
|
Предельные номинальные
перепады давления, кПа |
0,16 кПа ... 16 |
|
Предельно допускаемое
Ризб, МПа |
0,1; 4; 10; 16; 25; 40
|
|
Погрешность измерения, % |
0,2; 0,25; 0,4; 0,5
|
|
Питание, потребляемая
мощность |
- |
|
Исполнение |
общепромышленное;
взрывозашищенное;
вид взрывозащиты "искробезопасная
электрическая цепь "ia"
и уровень взрывозащиты "особовзрывобезопасный"(О);
вид взрывозащиты "взрывонепроницаемая
оболочка "d"
и уровень "взрывобезопасный"
(i); защита от пыли и влаги
IР55; климатическое: У2; УХЛ3.1; Т3 для АЭС |
|
Условия
эксплуатации |
питание датчиков -Ех - от блоков
БПС-90; остальных - от блока 4БП36 |
|
Габаритные
размеры, мм |
140x75x110 |
|
Масса, кг |
3,4...11,9 |
|
Срок службы, лет |
- |
|
Срок и метод поверки |
1 раз в 2 года |
|
ГОСТ, ТУ |
РИБЮ 406233.016ТУ |
|
