ЗПЛ-1М, ПЗРУ-1М, ПЗРУ-2М, ПЗУ-1М, ЗПМ-1М - заземления переносные для воздушных линий и распределительных устройств
Заземления переносные для воздушных линий и распределительных устройств
до 1 кВ
Заземления переносные для
воздушных линий и распределительных устройств до 1 кВ
Назначение
Предназначены для защиты работающих на отключенных
участках оборудования распределительных устройств и воздушных линий на случай
ошибочной подачи напряжения на этот участок или появления на нем наведенного
напряжения. Допустимый диапазон рабочих температур от минус 45о
С до плюс 40о С. Относительная влажность воздуха
до 80% при 25о С.
Технические характеристики
|
|

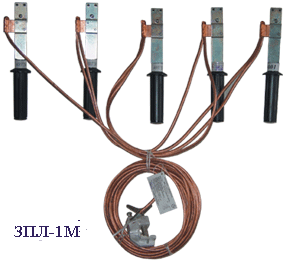

ЗПЛ-1М |

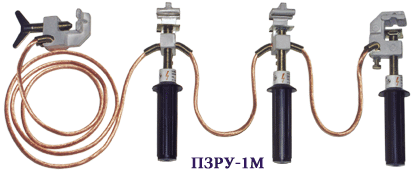

ПЗРУ-1М |

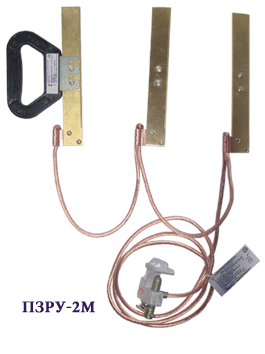

ПЗРУ-2М |
ПЗУ-1М |

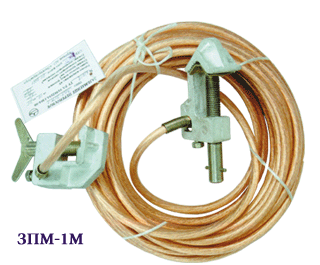

ЗПМ-1М |
|
Номинальное напряжение, кВ |
до 1,0 |
до 1,0 |
до 1,0 |
до 1,0 |
до 1,0 |
|
Ток
термической стойкости кА/3 сек |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
Ток
динамической стойкости, кА |
6,25 |
6,25 |
6,25 |
6,25 |
6,25 |
|
Кол-во
штанг, шт. |
5 |
3 |
- |
5 |
- |
|
Кол-во фаз |
3 |
3 |
3 |
3 |
- |
|
Сечение
заземляющего провода, мм2 |
16 |
16 |
16 |
16 |
16 |
|
Длина
провода между фазами, м. |
0,8 |
0,4 |
0,4 |
0,8 |
- |
|
Длина
изолирующей части, мм |
30 |
30 |
- |
30 |
- |
|
Длина
рукоятки, мм |
120 |
120 |
- |
120 |
- |
|
Длина
заземляющего спуска, м. |
9,0 |
2,0 |
2,0 |
- |
- |
|
Общая
длина изделия, мм |
290 |
250 |
- |
290 |
- |
|
Общая
длина заземляющего провода, м |
12,2 |
2,8 |
2,8 |
3,2 |
30,2 |
|
Вес, кг |
3,8 |
2,0 |
1,8 |
1,8 |
6,0 |
По заказу
переносные заземления могут изготавливаться с сечением заземляющего провода
25 мм2, 35 мм2, 50 мм2, 70 мм2
и 120 мм2

|
