Заземления переносные для воздушных линий от 1 до 220 кВ
Заземления переносные для
воздушных линий от 1 до 220 кВ
Назначение
Предназначены
для защиты работающих на отключенных участках оборудования ВЛ на случай
ошибочной подачи напряжения на этот участок или появления на нем наведенного
напряжения и обеспечивает возможность наложения и снятия заземления на провода
сечением от 10 до 500 мм.2. Допустимый диапазон рабочих
температур от минус 45о С до плюс 40о С. Относительная
влажность воздуха до 80% при 25о С.
Технические характеристики
| |

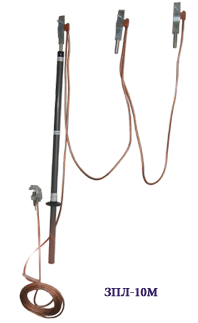

ЗПЛ-10М |
ЗПЛ-35М-1 |

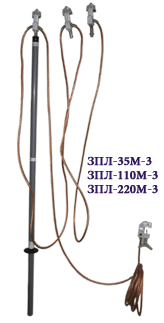

ЗПЛ-35М-3 |
ЗПЛ-110М-1 |
ЗПЛ-110М-3 |
ЗПЛ-220М-1 |
ЗПЛ-220М-3 |
|
Номинальное напряжение, кВ |
от 1,0 до 10 |
от 10 до 35 |
от 35 до 110 |
от 110 до 220 |
|
Ток динамической стойкости,
кА |
8,75 |
8,75 |
8,75 |
8,75 |
8,75 |
8,75 |
8,75 |
|
Ток термической стойкости
кА/3 сек |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
|
Кол-во штанг, шт. |
1 |
1 |
3 |
1 |
3 |
1 |
3 |
|
Кол-во фаз |
3 |
1 |
3 |
1 |
3 |
1 |
3 |
|
Сечение заземляющего
провода, мм2 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
Длина провода между фазами,
м. |
1,6 |
- |
4,5 |
- |
6,0 |
- |
9,0 |
|
Длина изолирующей части, мм |
720 |
1100 |
1100 |
1450 |
1450 |
2600 |
2600 |
|
Длина рукоятки, мм |
330 |
430 |
430 |
750 |
750 |
850 |
850 |
|
Длина заземляющего спуска,
м. |
10 |
12 |
12 |
12 |
12 |
15 |
15 |
|
Общая длина изделия, мм |
1250 |
1680 |
1680 |
2350 |
2350 |
3600 |
3600 |
|
Общая длина заземляющего
провода, м |
13,2 |
12 |
21 |
12 |
24 |
15 |
33 |
|
Вес, кг |
5,2 |
5,0 |
8,0 |
5,5 |
10,50 |
7,0 |
16 |
По заказу переносные
заземления для ВЛ могут изготавливаться с сечением заземляющего провода 35мм2,
50мм2, 70мм2 и 120мм2

|
