КШЗ-10М - комплект штанг для заземления воздушных линий с поверхности земли
Комплект штанг для заземления воздушных линий с поверхности земли КШЗ
Комплект штанг для
заземления воздушных линий с поверхности земли КШЗ-10М
 Назначение
Предназначен
для заземления проводов отключенных воздушных линий (ВЛ) напряжением 6-10кВ
непосредственно с поверхности земли.

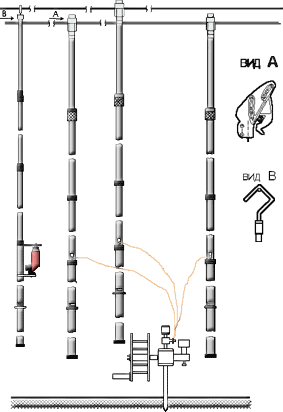

Комплект штанг КШЗ-10М состоит
из:
1) 3-х
заземляющих штанг;
2)
свето-звукового указателя высокого напряжения УВНИШ-10М;
3)
электрозаземлителя для переносных заземлений ВЛ 0,4-10кВ ЭЗ-1
Указатель
напряжения импульсного типа со световой и звуковой индикацией предназначен для
проверки наличия или отсутствия напряжения переменного тока частотой 50Гц на ВЛ
и разъеденителях на опорах напряжением 6 и 10кВ. указатель работает по принципу
протекания емкостного тока без заземления, содержит источник питания,
обеспечивающий усиление светового и звукового сигнала.
Допустимый
диапазон рабочих температур от - 45 оС до + 45 оС.
Относительная влажность до 80% при 25 оС.
Технические
характеристики
|
Номинальное напряжение, кВ |
от 6 до 10 |
|
Ток термической стойкости
кА/3 сек |
3,5 |
|
Ток динамической стойкости,
кА |
8,75 |
|
Длина заземляющих штанг, мм |
8100 |
|
Длина изолирующей секции, мм |
1000 |
|
Количество заземляющих
штанг, шт. |
3 |
|
Сечение заземляющего
провода, мм2 |
25 |
|
Длина заземляющего провода,
м |
5,0 |
|
Длина указателя напряжения,
мм |
8100 |
|
Длина рукояток штанг и
указателя, мм |
1000 |
|
Напряжение индикации
указателя, кВ, не более |
1,5 |
|
Габаритные размеры
заземлителя, мм |
850х400х260 |
|
Ток потребления указателя -
в рабочем режиме, мА, не более |
10 |
|
Ток потребления указателя -
в режиме ожидания, мкА |
20 |
|
Вес комплекта , кг |
34,0 |
|
