ПЗ 110-220Ш, ПЗ 330-500Ш, ПЗ-750Ш, ПЗ-1150 - заземления переносные штанговые
Заземления переносные штанговые ПЗ 110
Заземления переносные штанговые
ПЗ 110-220Ш, ПЗ 330-500Ш, ПЗ-750Ш, ПЗ-1150Ш
Назначение
Предназначены для наложения на провода воздушных
линий (ВЛ) напряжением от 110 до 750 кВ промышленной частоты для раздельного
заземления проводов сечением от 240 до 600 мм2 каждой фазы
отключенных воздушных линий с целью защиты персонала от ошибочной подачи
напряжения на этот участок или появления на нем наведенного напряжения.
Допустимый диапазон рабочих температур от - 45
оС до + 40 оС. Относительная влажность
воздуха до 80% при 25 оС.
Технические характеристики
| |

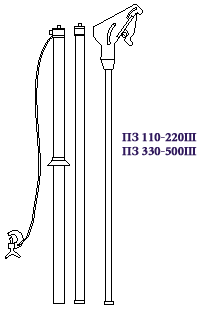

ПЗ
110-220Ш |
ПЗ
330-500Ш |

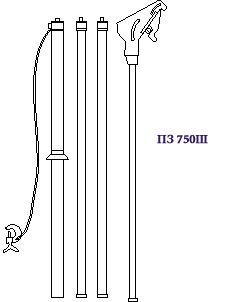

ПЗ 750Ш |
|
Номинальное напряжение, кВ |
от 110 до 200 |
от 330 до 500 |
от 500 до 750 |
|
Ток термической стойкости
кА/3 сек |
4 |
4 |
4 |
|
Ток динамической стойкости,
кА |
10 |
10 |
10 |
|
Длина рукоятки, мм |
850 |
1000 |
1000 |
|
Количество звеньев
металлических, шт. |
2 |
2 |
3 |
|
Длина звеньев
металлических, мм. |
1000 |
2500/2000 |
2000 |
|
Сечение заземляющего
провода, мм2 |
25 |
25 |
25 |
|
Длина заземляющего провода,
м |
2 |
3 |
3 |
|
Общая длина штанги, мм |
3700 |
6800 |
8300 |
|
Вес, кг |
4,5 |
6,0 |
7,0 |

|
