 Назначение

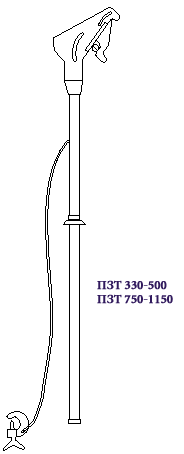

Заземления типа ПЗТ
предназначены для заземления изолированных от опор
грозозащитных тросов воздушных линий электропередач напряжением 330, 500, 750
и 1150 кВ с целью защиты персонала от поражения электрическим током
наведенного напряжения. Допустимый диапазон рабочих температур от - 45
оС до + 40 оС. Относительная влажность воздуха
до 80% при 25 оС.
Технические характеристики
| |
ПЗТ
330-500 |
ПЗТ
750-1150 |
|
Номинальное напряжение, кВ |
от 330 до 500 |
от 750 до 1150 |
|
Ток термической стойкости
кА/3 сек |
2,5 |
2,5 |
|
Ток динамической стойкости,
кА |
6,25 |
6,25 |
|
Длина рукоятки, мм |
320 |
520 |
|
Длина изолирующей части, мм |
720 |
1430 |
|
Общее число звеньев , шт. |
1 |
2 |
|
Длина штанги в сборе, мм. |
1340 |
2250 |
|
Сечение заземляющего
провода, мм2 |
16 |
16 |
|
Длина заземляющего провода,
м |
1,5 |
3 |
|
Габаритные размеры, мм |
1340x120x180 |
2250x150x180 |
|
Вес, кг |
2,5 |
3,8 |
|
