Дефектоскоп фирмы Epoch 4/4B, 111/111B
Ультразвуковой дефектоскоп EPOCH

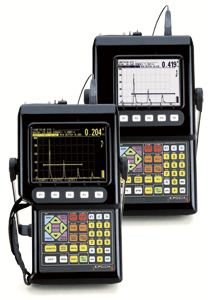

Ультразвуковой дефектоскоп EPOCH
4
Назначение
Ультразвуковой
дефектоскоп EPOCH 4 позволяет производить высокопроизводительный контроль и
обладает широкими возможностями документирования результатов контроля.
Особенности
• Фильтрация регулируемая пользователем
• Генератор с возможностью выбора и настройки прямоугольного или пикового
импульса
• Лёгкий вес 2.6 кг и эргономичный дизайн
• NiMH аккумуляторы
• Экран с высокой разрешающей способностью
• Простая, автоматизированная калибровка датчиков
• Заморозка изображения формы волны
• Представление результатов в дюймах, миллиметрах или микросекундах
• Возможность удержания и запоминания импульса
• Сигнализация
Опциональное ПО
Опционная интерфейсная программа
Опционная интерфейсная программа позволяет сохранять результаты контроля на
компьютере.
Накопитель данных
Позволяет сохранять результаты дефектоскопии и толщинометрии. Все данные
сохраняются в файлах с идентификационными кодами. Предусмотрена возможность
редактирования имён файлов. Объём памяти может наращиваться.
• B-скан
Генерирует B-скан объекта контроля. Позволяет создавать карту коррозионных
поражений труб, резервуаров и т.п. (№: EP4/BSCAN)
• DAC (коррекция амплитуды - ВРЧ)
Вычисляет амплитуду сигнала в процентах или в дБ в зависимости от кривой ВРЧ
(ASME, ASME-3, или JIS). (№: EP4/DAC)
• CSC (коррекция криволинейности
поверхности).
Корректирует данные при контроле криволинейной поверхности наклонными
датчиками. (№: EP4/CSC)
• Оверлей точечной сварки
Позволяет сравнивать текущие результаты контроля с сохранёнными в памяти
данными контроля точечной сварки. (№: EP4/SPOTWELD)
• Автозаморозка
Позволяет автоматически заморозить A-скан формы волны при срабатывании
сигнализации. (№: EP4/AUTOFREEZE)
• TVG (временная регулировка коэффициента
усиления) с динамическим диапазоном 40дБ
Корректирует изменения расстояния/амплитуды в зависимости от затухания в
материале. (№: EP4/TVG)
• Плавающий строб
Автоматически изменяет уровень строба до -6 дБ или -12 дБ стробируемого
донного сигнала. (№: EP4/FG)
• Интерфейсный строб
Мощный инструмент для иммерсионного контроля в случае постоянного изменения
расстояния между датчиком и передней поверхностью объекта контроля. (№: EP4/IG)
• AWS D1.1 и D1.5 (AWS -
Американское общество специалистов по сварке)
Применяется для контроля сварных швов. (№: EP4/AWS)
• Анализ формы волны
Применяется при измерении отложений на внутренней стенке бойлерных труб. (№:
EP4/WAVE)
• DGS/AVG
Технология оценки размеров дефектов. (№: EP4/DGS/AVG)
• Расширенная память
Увеличивает объём памяти накопителя данных от 500 форм волны/10,000
измерений толщины, до 2,000 форм волны/40,000 измерений толщины. (№: EP4/MEM)
• Высокая частота зондирующего импульса
(1,000 Гц)
Увеличивает частоту зондирующего импульса до 1 кГц. (№: EP4/HPRF)
• Низкая частота зондирующего импульса (30
Гц)
Уменьшает частоту зондирующего импульса до 30 Гц. (№: EP4/LPRF).
• ScanView PLUS
ScanView Plus - это мощный инструмент для обработки данных ультразвукового
контроля при разработке методик контроля, прецизионного измерения толщины,
определения характеристик материалов и дефектоскопии.

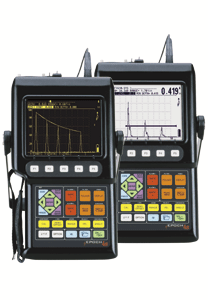

Ультразвуковой дефектоскоп EPOCH
4B
Назначение
Ультразвуковой
дефектоскоп EPOCH 4B обладает высокой производительностью, прост в управлении и
не дорого стоит. Он предлагает все функции EPOCH 4, и дополнительное программное
обеспечение с накопителем данных.
Особенности
• Регулируемый генератор прямоугольных импульсов
• Вес 2.6 кг
• NiMH аккумуляторы
• Электролюминесцентный или жидкокристаллический экран высокого разрешения
• Автоматическая калибровка датчиков
• Удержание формы импульса
• Сигнализация
• Двойные стробы с отличным измерением в режиме эхо-эхо
Опциональное ПО
Опционная интерфейсная программа
Программа позволяет управлять и форматировать сохранённые результаты
контроля для высокоскоростной передачи их в компьютер.
• DAC (Коррекция амплитуды - ВРЧ)
Вычисляет амплитуду сигнала в процентах или в дБ в зависимости от кривой ВРЧ
(ASME, ASME-3, или JIS). (PN: EP4B/DAC)
• Низкая частота зондирующего импульса (30
Гц)
Уменьшает частоту зондирующего импульса до 30 Гц.(EP4B/LPRF)
• TVG (временная регулировка коэффициента
усиления) с динамическим диапазоном 40дБ
Корректирует изменения расстояния/амплитуды в зависимости от затухания в
материале. (PN: EP4B/TVG)
• Расширенная память
Увеличивает способность накопителя данных сохранять от 500 форм волны/10,000
измерений толщины до 2,000 форм волны/40,000 измерений толщины. (PN: EP4B/MEM)
• AWS D1.1 и D1.5 (AWS -
Американское общество специалистов по сварке)
Применяется для контроля сварных швов. (PN: EP4B/AWS)
• Узкополосный фильтр
Позволяет оператору установить узкополосный фильтр около интересующей
частоты для повышения соотношения сигнал/шум. (PN: EP4B/FILTER)
• Измерение толщины в режиме эхо-эхо
Позволяет оператору получить достоверные данные о толщине металла если он
покрашен или имеет покрытие. (PN: EP4B/ECHO)
• Расширенный диапазон
Расширяет стандартный диапазон: 1 до 10,000 мм. (PN: EP4B/RANGE)

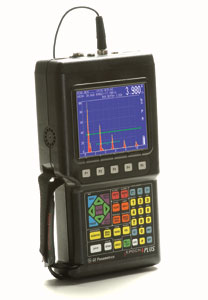

Ультразвуковой дефектоскоп EPOCH
4 PLUS
Назначение
Новый
ультразвуковой дефектоскоп EPOCH 4PLUS с цветным дисплеем.
Возможности
Ультразвуковой дефектоскоп EPOCH 4PLUS является развитием модели EPOCH 4.
Новые возможности EPOCH 4PLUS: USB порт, режим работы эхо-эхо,
возможность работы с ЭМА преобразователями, накопитель данных способный
запоминать до 6,400 форм волны/калибровок и 128,000 измерений толщины,
вход/выход синхронизатора.
Особенности
• Узкополосная фильтрация
• Регулируемый регулятор прямоугольных импульсов
• Генератор ударных импульсов
• Вес 2.6 кг
• NiMH аккумуляторы
• Большой цветной жидкокристаллический экран
• Возможность заморозки формы волны
• Автоматическая калибровка датчиков
• Удержание и запоминание импульса
• Сигнализация
• режим измерения эхо-эхо
• Возможность работы с ЭМА преобразователями
Выходы
• USB порт для связи с компьютером
• Высокоскоростной параллельный порт
• VGA выход на внешний монитор
• Аналоговый выход для вывода амплитуды или толщины
Цветной ЖК экран
Цветной жидкокристаллический дисплей высокого разрешения и регулируемой
контрастностью.
Опционная интерфейсная программа с
высокоскоростной передачей данных
Программа позволяет управлять и форматировать сохранённые результаты
контроля для высокоскоростной передачи их в компьютер. Данные могут быть
распечатаны и импортированы в файл отчёта.
Накопитель данных
Накопитель данных запоминает 6,400 форм волны/калибровок (или установок) и
128,000 измерений толщин. Все данных сохраняются в файлах с идентификационными
номерами, которые можно редактировать.
Опциональное ПО
• DAC (Коррекция амплитуды - ВРЧ)
Вычисляет амплитуду сигнала в процентах или в дБ в зависимости от кривой ВРЧ
(ASME, ASME-3, или JIS). (EP4P/DAC)
• CSC (коррекция криволинейности
поверхности).
Корректирует данные при контроле криволинейной поверхности наклонными
датчиками. (EP4P/CSC)
• Оверлей точечной сварки
Позволяет сравнивать текущие результаты контроля с сохранёнными в памяти
данными контроля точечной сварки. (EP4P/SPOTWELD)
• Автозаморозка
Позволяет автоматически заморозить A-скан формы волны при срабатывании
сигнализации. (EP4P/AUTOFREEZE)
• TVG (временная регулировка коэффициента
усиления) с динамическим диапазоном 40дБ
Корректирует изменения расстояния/амплитуды в зависимости от затухания в
материале. (EP4P/TVG)
• Плавающий строб
Автоматически изменяет уровень строба до -6 дБ или -12 дБ стробируемого
донного сигнала. (EP4P/FG)
• Интерфейсный строб
Мощный инструмент для иммерсионного контроля в случае постоянного изменения
расстояния между датчиком и передней поверхностью объекта контроля. (EP4P/IG)
• AWS D1.1 и D1.5 (AWS -
Американское общество специалистов по сварке)
Применяется для контроля сварных швов. (EP4P/AWS)
• Анализ формы волны
Применяется при измерении отложений на внутренней стенке бойлерных труб.
(EP4P/WAVE)
• DGS/AVG
Технология оценки размеров дефектов. (EP4P/DGS/AVG)
• Высокая частота зондирующего импульса
(1,000 Гц)
Увеличивает частоту зондирующего импульса до 1 кГц. (EP4P/HPRF)
• Низкая частота зондирующего импульса (30
Гц)
Уменьшает частоту зондирующего импульса до 30 Гц.(EP4P/LPRF)
• Аттенюатор донного сигнала
Аттенюатор донного сигнала предотвращает насыщение экрана и позволят
детально изучать сигнал от дефекта. (EP4P/BEA)
