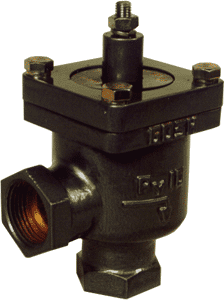

Регулятор температуры РТЦГВ
Регулятор температуры РТЦГВ
 Предназначен
для автоматического регулирования температуры в системах централизованного
горячего водоснабжения.
Применяется в отдельных зданиях и обслуживающих комплексах зданий различного
назначения с количеством водопотребителей 1000 человек и более, при числе
установленных водоразборных приборов 550 и более.
Применение регуляторов обеспечит экономию потребления теплоресурсов и
поддержание требуемых температурных режимов.
Корпус и крышка регулятора изготовлены из бронзы Бр ОЗЦ7С5Н1
ГОСТ613-79.
Технические характеристики
|
Наименование |
Значения |
|
Диаметр
условного прохода, мм |
20; 25; 32 |
|
Температура
фиксированной настройки, °C |
50; 60; 70 |
|
Зона
пропорциональности,°C, не более |
10 |
|
Зона
нечувствительности, °C, не более |
3 |
|
Условное
давление, МПа, не более |
1 |
|
Регулируемая
среда - водопроводная вода с температурой до, °C |
95 |
|
Постоянная
времени, с не более |
100 |
|
Относительная протечка, % не более от Kv |
4 |
|
Допустимая
температурная перегрузка, на °C выше температуры регулируемой среды |
25 |
|
Условное
обозначение |
Исполнение |
Код ОКП
42 1883 |
Ду, мм |
Ку, м3/час |
|
РТЦГВ-20 |
Обыкновенное |
015110 |
20 |
4 |
|
Экспортное |
015209 |
|
РТЦГВ-25 |
Обыкновенное |
015308 |
25 |
6 |
|
Экспортное |
015407 |
|
РТЦГВ-32 |
Обыкновенное |
015506 |
32 |
10 |
|
Экспортное |
015605 |
Регулятор
изготавливается по ТУ 25-7301.0022-87.
В качестве
терморегулирующего элемента используется датчик температуры с твердым
наполнителем типа ТД-М.
|
Тип
регулятора |
Размеры,
мм |
|
С max |
L max |
H max |
D1 |
S |
|
РТЦГВ-32 |
2,7 |
|
|
|
|
Габаритные размеры упаковки и
масса
|
Модель |
Масса, кг |
Габаритные
размеры, мм. |
|
прибора |
в упаковке |
L |
B |
H |
|
РТЦГВ-20 |
3 |
44,72 |
602 |
269 |
249 |
|
РТЦГВ-25 |
2,8 |
42,12 |
|
РТЦГВ-32 |
2,7 |
40,82 |
Количество
приборов в упаковке - 13 шт.
|
