Подробная информация

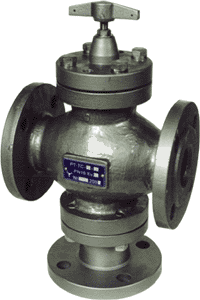

РТ-ТС, регулятор температуры Регулятор температуры прямого действия Предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытые системы горячего водоснабжения и отопления; охладителигазомотокомпрессоров, теплообменников. Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объема наполнителя термочувствительного элемента (датчика температуры ТД-М) пропорционально изменению температуры теплоносителя. Автоматическое поддержание заданной температуры производится по способу перепуска. Соотношение количества регулируемой среды в каналах "В" и "С" определяется температурой. При повышении температуры регулируемой среды клапан перемещается термочувствительным элементом, при этом расход в канале "С" увеличивается, а в канале "В" уменьшается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения. При понижении температуры, восстановление заданного температурного режима происходит под действием пружины возврата, перемещающей клапан в положение, при котором расход в канале "С" - уменьшается, в "В" - увеличивается. Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали можно изготовить из стали 25 или 12Х18Н10Т. Технические характеристики Наименование Значения Температура фиксированной настройки, ±2 °C 35, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95 Зона пропорциональности, °C не более 10 Зона нечувствительности, °C не более 3 Постоянная времени, с не более 100 Диаметр условного прохода, мм 25, 40, 50,80 Условная пропускная способность, Кv, м³/ч 6,3; 12,5; 25; 60 Условное давление, МПа 1 Относительная протечка, % от Kv:   - по каналу С не более 1 - по каналу В не более 2,5 Присоединение фланцевое по ГОСТ 12815-80 Регуляторы изготавливаются по СНИЦ 423.117.020 ТУ-99. Пример обозначения регулятора температуры смесительного с условным проходом 25мм, величиной фиксированной настройки 60°С при его записи или заказе: РТ-ТС-25-60 СНИЦ 423.117.020-99 Габаритные и присоединительные размеры - выход смешанной воды - вход горячей воды - вход обратной воды - прокладка - пружина  - клапан - корпус - упор - гильза - датчик ТД6М - шток - крепежные болты крышка Обозначение Dy, мм D, мм D1, мм D2, мм L, мм H, мм H1, мм Масса, кг СНИЦ423.117.020 25 68 85 115 160 292 168 9,28 01 40 88 110 145 200 325 175 12,4 02 50 102 125 160 230 425 245 22,9 03 80 128 150 185 310 470 260 47,4 Примеры использования регулятора: в открытой системе водоснабжения в САРТ систем охлаждения и смазки двигателей   Габаритные размеры упаковки и масса Модель Масса, кг Габаритные размеры, мм. прибора в упаковке L B H РТ-ТС-25 9,28 14,18 416 206 238 РТ-ТС-40 12,4 18,32 456 246 278 РТ-ТС-50 22,9 30,08 546 276 308 РТ-ТС-80 47,4 56,5 596 356 388 Количество приборов в упаковке - 1 шт.
