ЭХО-5, ЭХО-5Н, датчик уровня акустический
Акустические датчики уровня ЭХО
Акустические датчики уровня ЭХО-5
и ЭХО-5Н
 |
Предназначен для
бесконтактного, автоматического, дистанционного измерения уровня жидких,
сыпучих, кусковых материалов, в том числе пищевых, высокоагрессивных, взрыво-
и пожароопасных. |
Преимущества прибора:
- температурная и временная
стабильность работы;
- индикация измеряемого уровня в
метрах на табло встроенного жидкокристаллического индикатора;
- возможность измерения уровня
веществ с самыми разнообразными физическими и химическими свойствами;
- возможность настольной и
настенной установки ППИ-5Н;
- бесконтактный метод измерения;
- современный дизайн и элементная
база.
Выпускаются в следующих
исполнениях:
- ЭХО - 5Н - датчик обыкновенного
исполнения;
- Эхо - 5Н - В - датчик
взрывозащищенного исполнения.
Датчик уровня ЭХО-5Н-В состоит из
преобразователя передающего измерительного ППИ-5Н и акустического
преобразователя АП-61В, имеющего маркировку взрывозащиты "IExd IIAT5"
Датчик уровня ЭХО-5Н состоит из
преобразователя передающего измерительного ППИ-5Н и акустического
преобразователя АП, тип которого выбирается в зависимости от свойств измеряемой
среды, диапазона измерения и избыточного давления в объекте контроля. Для
измерения уровня высокоагрессивных сред в комплекте с акустическим
преобразователем АП-61 используется устройство воздушной защиты УВЗ-1.
Датчики обеспечены имитационным
методом и средствами поверки: установкой поверочной имитационной УПУ-35И.

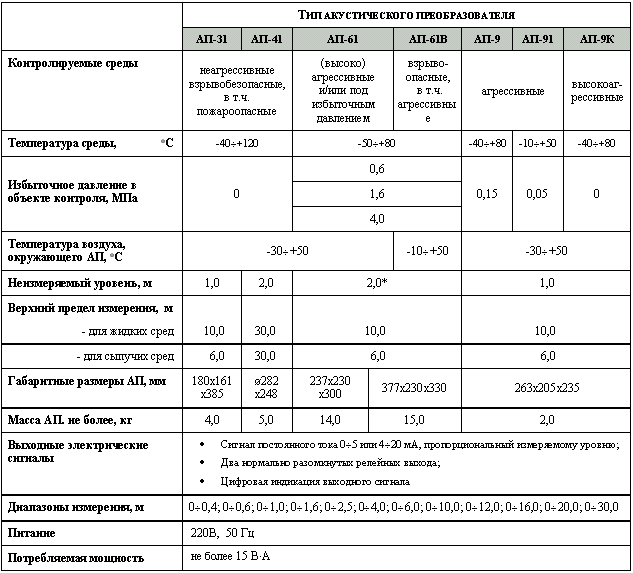

Оcновные технические
характеристики:
* По специальному заказу возможна
поставка датчиков с акустическими преобразователями АП-61, АП-61В с неизмеряемым
уровнем 1м, но работающих при температуре измеряемой среды от -20 до +60 оС.
Пределы допускаемой основной
погрешности измерения:
| Для датчиков с
диапазоном измерения 0÷1,6 м при измерении уровня жидкости в трубе |
± 0,5% |
| Для датчиков с
диапазонами измерения 0÷1,0; 0÷1,6 и 0÷6,0 м* |
± 1,0% |
| Для датчиков с
диапазонами измерения 0÷0,4 и 0÷0,6 м |
± 2,5% |
| Для датчиков с
диапазонами измерения 0÷1,0 м и более |
± 1,5% |
|
