Подробная информация

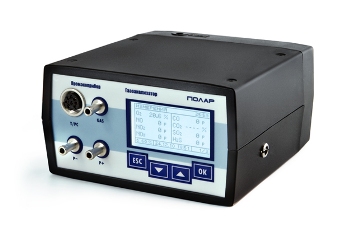

Газоанализатор Полар Газоанализатор «Полар» № 43924-10 в Государственном реестре средств измерений Российской Федерации Имеет взрывозащищенное исполнение и допущен к применению Ростехнадзором России Температура эксплуатации до минус 40 оС Допущен к применению в Республике Казахстан Допущен к применению в Республике Беларусь Переносной малогабаритный многокомпонентный газоанализатор «Полар» предназначен для определения содержания загрязняющих веществ в промышленных выбросах топливосжигающих установок при проведении экологического контроля (государственного и производственного) или технологической настройки установок с целью оптимизации процесса горения топлива на предприятиях нефтегазодобывающей, нефтегазоперерабатывающей и прочих отраслей промышленности. Назначение и область применения Газоанализатор «Полар», в зависимости от исполнения предназначен для: измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2S), аммиака (NH3) и углеводородов по метану (СН4), пропану (С3Н8) или гексану (С6Н14) в отходящих газах стационарных и передвижных источников промышленных выбросов; измерения или определения расчетным методом содержания диоксида углерода (СО2); определения расчетным методом содержания суммы оксидов азота (NOX); измерения температуры и избыточного давления (разрежения) газового потока в точке отбора пробы; измерения дифференциального давления; определения расчетным методом скорости и объемного расхода газового потока при работе в комплекте с напорной пневмометрической трубкой типа Пито или НИИОГАЗ; определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха (альфа), коэффициента потерь тепла и КПД сгорания топлива; определения расчетным методом массового выброса загрязняющих веществ. Область применения газоанализатора: контроль стационарных и передвижных источников промышленных выбросов с целью определения массового выброса или массовой концентрации загрязняющих веществ (ЗВ) в целях экологического контроля (государственного и производственного); испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию ЗВ, а также определения оптимального значения коэффициента избытка воздуха при работе на разных видах топлива и разных нагрузках (составление режимных карт); испытания топочно-горелочных устройств с целью оптимизации режимов горения; испытания газоочистного оборудования с целью определения снижения выбросов ЗВ. Типы контролируемых установок: стационарные паровые и водогрейные котельные установки; промышленные установки сжигания; стационарные газотурбинные установки (ГТУ); стационарные двигатели внутреннего сгорания; судовые двигатели. Базовые модификации Газоанализаторы «Полар» выпускаются в четырех базовых модификациях - «Полар», «Полар Т», «Полар Ех» и «Полар Ех Т, отличающихся друг от друга температурным диапазоном эксплуатации: модификации «Полар» и «Полар Ех» – от 0 °С до 45 °С; модификации «Полар Т» и «Полар Ех Т» – от минус 40 °С до плюс 45 °С; и исполнением прибора в части взрывозащиты: модификации «Полар» и «Полар Т» – обыкновенное; модификации «Полар Ех» и «Полар Ех Т» – взрывозащищенное. Основные метрологические характеристики Определяемый компонент Принцип измерений Диапазон измерений Пределы допускаемой основной погрешности абсолютной относительной Кислород (О2) электрохимический датчик 0–21 % (об.) ±0,2 % (об.) - Оксид углерода (СО) электрохимический датчик 0–500 мг/м3 ±5 мг/м3 (0–100 мг/м3) ±5 % (100–500 мг/м3) или 1) 0–1000 мг/м3 ±7,5 мг/м3 (0–150 мг/м3) ±5 % (150–1000 мг/м3) или 1) 2) 0–2000 мг/м3 ±10 мг/м3 (0–200 мг/м3) ±5 % (200–2000 мг/м3) или 1) 2) 0–5000 мг/м3 ±15 мг/м3 (0–300 мг/м3) ±5 % (300–5000 мг/м3) или 1) 0–10000 мг/м3 ±20 мг/м3 (0–400 мг/м3) ±5 % (400–10000 мг/м3) или 1) 0–50000 мг/м3 ±100 мг/м3 (0–2000 мг/м3) ±5 % (2000–50000 мг/м3) или 1) 0–100000 мг/м3 ±150 мг/м3 (0–3000 мг/м3) ±5 % (3000–100000 мг/м3) Оксид азота (NO) электрохимический датчик 0–300 мг/м3 ±5 мг/м3 (0–50 мг/м3) ±10 % (50–300 мг/м3) или 1) 0–1000 мг/м3 ±7,5 мг/м3 (0–75 мг/м3) ±10 % (75–1000 мг/м3) или 1) 0–2000 мг/м3 ±10 мг/м3 (0–100 мг/м3) ±10 % (100–2000 мг/м3) или 1) 0–3500 мг/м3 ±15 мг/м3 (0–150 мг/м3) ±10 % (150–3500 мг/м3) Диоксид азота (NO2) электрохимический датчик 0–100 мг/м3 ±5 мг/м3 (0–50 мг/м3) ±10 % (50–100 мг/м3) или 1) 0–200 мг/м3 ±6 мг/м3 (0–60 мг/м3) ±10 % (60–200 мг/м3) или 1) 0–500 мг/м3 ±7,5 мг/м3 (0–75 мг/м3) ±10 % (75–500 мг/м3) Сумма оксидов азота (NOX) в пересчете на NO2 для NO 0–300 мг/м3 и NO2 0–100 мг/м3 0–550 мг/м3 ±5 мг/м3 (0–50 мг/м3) ±10 % (50–550 мг/м3) или 1) для NO 0–1000 мг/м3 и NO2 0–100 мг/м3 0–1650 мг/м3 ±10 мг/м3 (0–100 мг/м3) ±10 % (100–1650 мг/м3) или 1) для NO 0–2000 мг/м3 и NO2 0–200 мг/м3 0–3250 мг/м3 ±15 мг/м3 (0–150 мг/м3) ±10 % (150–3250 мг/м3) или 1) для NO 0–3500 мг/м3 и NO2 0–500 мг/м3 0–5850 мг/м3 ±20 мг/м3 (0–200 мг/м3) ±10 % (200–5850 мг/м3) или 3) по расчету не нормированы Сернистый ангидрид (SO2) электрохимический датчик 0–300 мг/м3 ±7,5 мг/м3 (0–75 мг/м3) ±10 % (75–300 мг/м3) или 1) 0–2000 мг/м3 ±15 мг/м3 (0–150 мг/м3) ±10 % (150–2000 мг/м3) или 1) 0–5000 мг/м3 ±25 мг/м3 (0–250 мг/м3) ±10 % (250–5000 мг/м3) или 1) 0–10000 мг/м3 ±35 мг/м3 (0–350 мг/м3) ±10 % (350–10000 мг/м3) Сероводород (H2S) электрохимический датчик 0–100 мг/м3 ±5 мг/м3 (0–50 мг/м3) ±10 % (50–100 мг/м3) или 1) 0–500 мг/м3 ±7,5 мг/м3 (0–75 мг/м3) ±10 % (75–500 мг/м3) или 1) 0–1000 мг/м3 ±10 мг/м3 (0–100 мг/м3) ±10 % (100–1000 мг/м3) Аммиак (NH3) электрохимический датчик 0–1000 мг/м3 ±20 мг/м3 (0–200 мг/м3) ±10 % (200–1000 мг/м3) Диоксид углерода (СО2) оптический датчик 0–20 % (об.) ±0,5 % (об.) (0–5 % (об.)) ±10 % (5–20 % (об.)) или 1) 0–30 % (об.) ±0,75 % (об.) (0–7,5 % (об.)) ±10 % (7,5–30 % (об.)) или 1) 0–60 % (об.) ±1,5 % (об.) (0–15 % (об.)) ±10 % (15–60 % (об.)) или 4) по расчету не нормированы Углеводороды (по СН4) оптический датчик 0–5 % (об.) ±0,05 % (об.) (0–0,5 % (об.)) ±10 % (0,5–5 % (об.)) Углеводороды (по С3Н8) оптический датчик 0–1,0 % (об.) ±0,02 % (об.) (0–0,2 % (об.)) ±10 % (0,2–1,0 % (об.)) Углеводороды (по С6Н14) оптический датчик 0–0,5 % (об.) ±0,01 % (об.) (0–0,1 % (об.)) ±10 % (0,1–0,5 % (об.)) Температура газового потока термопреобразователь типа «К» -20 °С… +800 °С ±3 °С (-20 °С…+300 °С) ±1 % (300 °С…800 °С) или 5) -20 °С… +1000 °С ±3 °С (-20 °С…+300 °С) ±1% (300°С…1000 °С) Избыточное давление (разрежение) газового потока Дифференциальное давление дифференциальный полупроводниковый датчик ±(0–50) гПа ±0,25 гПа - Скорость газового потока напорная трубка типа Пито или НИИОГАЗ 4–50 м/с ±2 м/с - Коэффициент избытка воздуха (альфа) по расчету 1,00–9,99 не нормированы Коэффициент потерь тепла по расчету 0–99,9% не нормированы КПД сгорания топлива по расчету 0–99,9 % не нормированы Примечания к таблице: 1) - Диапазон измерений зависит от исполнения газоанализатора и определяется заказчиком на этапе оформления заказа в соответствии с перечнем стандартных исполнений. 2) - Для указанного диапазона измерений возможна установка датчика СО с компенсацией по Н2, что особо оговаривается заказчиком на этапе оформления заказа. 3) - Метрологические характеристики, указанные для канала NOХ, действительны только при наличии в газоанализаторе каналов измерений NO и NO2. В случае отсутствия в приборе датчика NO2 характеристики по каналу NOХ не нормируются, так как определение суммы оксидов азота проводится в данном случае расчетным методом. 4) - Метрологические характеристики, указанные для канала СО2, действительны только при наличии в газоанализаторе датчика СО2. В противном случае характеристики по каналу СО2 не нормируются, так как определение содержания СО2 проводится расчетным методом. 5) - Диапазон измерений по каналу температуры газового потока зависит от исполнения пробоотборного зонда и определяется заказчиком на этапе оформления заказа. Технические характеристики   Техническая характеристика Значение Электропитание от встроенного Li-ion аккумуляторной батареи или от сети переменного тока 220 В / 50 Гц через внешний блок питания / зарядное устройство Способ отбора газовой пробы с помощью встроенного электронасоса производительность 0,8 л/мин Время работы без подзарядки аккумуляторной батареи не менее 16 ч (при температуре воздуха от 0 °С до 45 °С) не менее 6 ч (при температуре воздуха от минус 15 °С до 0 °С) не менее 3 ч (при температуре воздуха от минус 40 °С до минус 15 °С) Время заряда аккумуляторной батареи не более 3 ч Дисплей графический, разрешение 128х64 пикселя, с подсветкой Память результатов встроенная, емкость 80 блоков (1600 записей) Печать результатов внешний компактный ИК-термопринтер Вывод результатов на ПК через RS-232 интерфейс на USB-порт компьютера Габаритные размеры (ДхВхШ) 148х163х80 мм Масса от 1,2 до 1,5 кг в зависимости от модификации Диапазон рабочих температур от 0 °С до 45 °С (модификации «Полар» и «Полар Ех») от минус 40 °С до плюс 45 °С (модификации «Полар Т» и «Полар Ех Т») Базовый комплект поставки № п/п Наименование Кол-во 1 Газоанализатор «Полар», без принтера 1 шт. 2 Ручка пробоотборного зонда в комплекте с пробоотборным шлангом, длина шланга 2,5 м 1 шт. 3 Трубка пробоотборного зонда со встроенным термопреобразователем, в комплекте с упорным конусом и футляром для хранения и транспортировки 1 шт. 4 Влагоотделитель 1 шт. 5 Внешний фильтр очистки пробы 1 шт. 6 Блок питания/зарядное устройство 1 шт. 7 Футляр с ремнем для переноски прибора, кожаный (для модификаций «Полар Т» и «Полар Ех Т» утепленный) 1 шт. 8 Сумка для транспортировки прибора и принадлежностей, кожаная 1 шт. 9 Комплект документации (паспорт, руководство по эксплуатации, методика поверки (Приложение А к РЭ), методика выполнений измерений (Приложение Б к РЭ), свидетельство о первичной поверке, копии имеющихся сертификатов) 1 шт. Примечание. В базовый комплект поставки входит термопреобразователь типа «К» (модель ТХА-01), выпускаемый по ТУ 95 2380-92 с диапазоном измерений от минус 20 оС до плюс 800 оС. Стандартная длина погружной части – 300 или 740 мм в зависимости от заказа, другие длины 1000, 1500 и 2000 мм, а также трубки зонда с диапазоном измерений от минус 20 оС до плюс 1000 оС – по запросу. Дополнительные элементы поставки   № п/п Наименование 1 ИК-термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.) 2 Металлокерамический фильтр для пробоотборного зонда, 10 мкм 3 Трубка пневмометрическая напорная типа Пито, длина от 750 до 2000 мм в комплекте с чехлом для хранения и транспортировки 4 Программа приема данных для ПК в комплекте с кабелем связи 5 Электрический блок осушки пробы, питание от сети 220 В/50 Гц 6 Поверочные газовые смеси в баллонах под давлением
