Регулятор давления и регулятор перепада давления РДС
Регулятор давления и регулятор
перепада давления РДС, РПДС

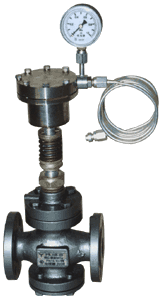

Регулятор
давления прямого действия типа РДС-НО (после себя) и РДС-НЗ (до себя), а также
регуляторы перепада давлений РПДС работающие без постороннего источника энергии,
предназначены для регулирования давления или перепада давлений жидких и
газообразных сред (пар), неагрессивных к материалам регулятора (корпус СЧ-15,
клапан, шток 12Х18Н10Т, регулирующий сильфон 36НХТЮ или 12Х18Н10Т; по отдельному
заказу корпус может быть из стали 35 или все детали из 12Х18Н10Т). Принцип
действия основан на уравновешивании силы упругой деформации пружины настройки
усилием, создаваемым регулируемой средой на сильфонном узле.
Перед
регулятором обязательно должен ставиться фильтр соответствующего диаметра.
Область
применения: теплосети, системы водоснабжения, промышленные установки требующие
автоматического поддержания постоянства давления и т.п.
Отличается от РР
и РД расширенным диапазоном регулирования. Также по спец. заказу прибор может
комплектоваться фильтром соответствующего диаметра условного прохода, ответными
приварными стальными фланцами. У регуляторов давления РДС-НО для газообразных
сред (пар) на табличке корпуса имеется дополнительная маркировка - буква "П".
Технические
характеристики РДС, РПДС
Диаметры
условного прохода, мм 15 20 25 32 40
50 65 80 100 125 150
Диапазон
настройки регулируемого давления, МПа 0,025-0,63; 0,4-1,0
Условная
пропускная способность, КN, м3/ч 2,5 4 6,3
10 16 25 40 63 100 160 250
Условное
давление, МПа 1,6 1,0
Зона
пропорциональности (от верхнего предела настройки), % 10
Зона
нечувствительности, %, не более (от верхнего предела настройки ) 1,6
Относительный
нерегулируемый расход для газообразных сред (пара) регуляторов РДС-НО в % от
КN, не более 10
Относительная
нерегулируемая протечка (кроме РДС-НО для газообразных сред) в % от КN, не
более 0,5
Температура
регулируемой среды, °C от 0 до +225
Масса
регуляторов, кг, не более 5,5 6 7 10
11 14 24 32 40,5 69 77
Длина импульсной
трубки, м 2,5
Присоединительные размеры фланцев по ГОСТ 12815-80.
Пример
обозначения регулятора давления с нормально открытым регулирующим органом с
условным проходом 40 мм, с пределами настройки от 0,025-0,63 МПа при его заказе
Для жидких сред:
Регулятор
давления РДС-НО-40 (0,025-0,63)
Для газообразных
сред:
Регулятор
давления РДС-НО-40 (0,025-0,63)-П
Пример
обозначения регулятора давления с нормально закрытым регулирующим органом с
условным проходом 40 мм, с пределами настройки от 0,025-0,63 МПа при его заказе
для жидких или газообразных сред:
Регулятор
давления РДС-НЗ-40 (0,025-0,63)
Пример
обозначения регулятора перепада давления с условным проходом 40 мм, с
пределами настройки от 0,025-0,63 МПа при его заказе для жидких или газообразных
сред:
Регулятор
давления РПДС-40 (0,025-0,63)
Примечание.
При заказе регуляторов давления РДС-НО необходимо указывать среду.
