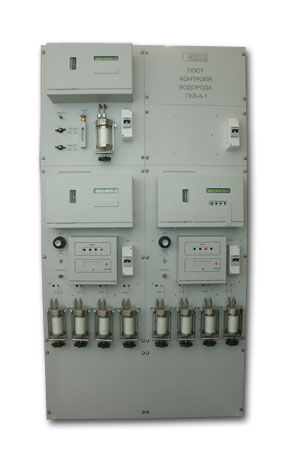

Пост контроля водорода ПКВ-8-1
Пост контроля водорода ПКВ-8-1
Пост
контроля водорода ПКВ-8-1
Предназначен для комплексного
оснащения электрогенераторов с водородным
охлаждением средствами газового анализа.
Блок БКЧВ обеспечивает:
Анализ утечек водорода в 4 или
8 точках контроля
Анализ чистоты водорода в одной точке контроля
Очистку анализируемого газа на фильтрах тонкой
очистки ФПЦ-2 с визуальным контролем уровня
загрязнения фильтрующих элементов. Транспортировку регулирование и стабилизацию
расхода и давления газовой пробы. Выдачу аналоговых сигналов о текущей
концентрации Н2, а также сигналов о достижении
установленных пороговых значений.
Состав блока:
1)Термокондуктометрический
газоанализатор ДИСК-ТК шкала измерения 0-1%,
0-2% Н2 в воздухе
или 0-3%,0-2% Н2в N2, для контроля утечек
водорода в полости генератора-2шт.2) Термокондуктометрический газоанализатор
ДИСК-ТК шкала измерения 80 -100%, 90 -100%, 95
-100% или
98-100% Н2в N2, для контроля чистоты водорода в
рубашке генератора-1шт.3) Газовый переключатель ПГК-4 для коммутации
четырех независимых линий отбора пробы на
один газоанализатор-2шт.4) Побудитель расхода газа ПМЭ-10-4012, для
транспортировки пробы-2шт.5) Блок фильтрации БФ-4 четырёхканальный для
очистки газовой пробы по четырем независимым
линиям от паров и капель масла, влаги, пыли-2шт.6) Блок стабилизации и регулирования давления и
расхода анализируемого газа для
газоанализатора чистоты водорода.7) Блок регулирования расхода газа в комплекте
с контрольным фильтром ФК для газоанализатора
утечек водорода- 2шт.8) Рама щита монтажная-1шт.
Все оборудование поста
комплектно размещено на щите в удобной для
обслуживания зоне.
Пост сдается заказчику “под ключ” с полной
электрической и пневматической разводкой.
Пневматическая схема проверяется на
герметичность под избыточным давлением.
Технические харктеристики
Основная приведенная погрешность измерений
составляет:

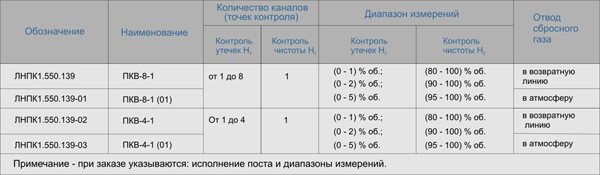

для диапазона измерений
водорода при контроле утечек:а) (0-1) % об. ±10 %;б) (0- 2) % об. ±8 %;в) (0- 5) % об. ±4 %; для диапазона измерений при контроле
чистоты водорода:а) (80- 100) % об. ±4 %;б) (90- 100) % об. ±4 %;в) (95- 100) % об. ±4 %. Время прогрева, не более 75 мин. Напряжение и частота питания (~220+22/-33)
В, (50±1) Гц. Потребляемая мощность, не более 175 ВА. Средний срок службы, не менее 10 лет.

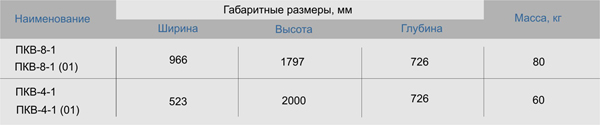

Габаритные размеры:
|
