Газовые переключатели ПГК-4 и ПГК-12
Предназначены для поочередной коммутации
газовых каналов на один выход. Применяются в
устройствах пробоподготовки в системах
автоматического газового анализа.
Переключатели представляют собой устройства
непрерывного действия с автоматическим и ручным
режимами работы. Переключения газовых каналов
осуществляется электромагнитными клапанами.У переключателя ПГК-12 может быть реализована
функция предварительной подтяжки пробы, для
исключения времени запаздывания на измеряемом
канале.
|
 Газовый
переключатель ПГК-4 |

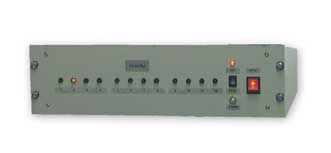

 Газовый
переключатель ПГК-12 |
Технические характеристики
|
Режимы работы (устанавливается
потребителем) |
автоматический;ручной |
|
Количество подключаемых газовых каналов(устанавливается потребителем)ПГК-4ПГК-12 |
От 1 до 4От1 до 12 |
|
Время
подключения газовых каналов(Устанавливается при выпуске по заявке
потребителя) |
От 1 до 15 мин с шагом
1 минОт 2 до 30 мин с шагом 2 мин |
|
Отклонение времени подключения газовых
каналовот нормированного значения, не более |
±5% |
|
Давление на входе переключателя |
атмосферное давление |
|
Падение давления на переключателе при
расходе 100 л/ч, не более |
392 Па(40 мм вод.ст.) |
|
Индикация включения канала |
Световая |
|
Напряжение и частота питания |
(~220+22/-33)
В, (50±1) Гц |
|
Потребляемая мощность, не более |
10 ВА |
|
Габаритные размерыПГК-4ПГК-12 |
(210 Х 210 Х 115)(480 Х 130 Х 285) |
|
