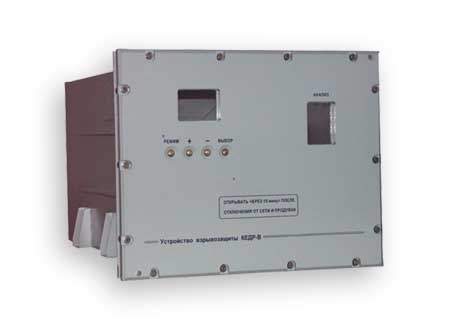

Устройство взрывозащиты газоанализаторов
Кедр-1А, Диск-ТК
Предназначено для установки газоанализаторов в
помещения категории В-1А. Вид взрывозащиты “Pх”
по ГОСТ Р 51330.3 - 99 (продувка оболочки под
избыточным давлением). В качестве защитного газа
применяется воздух КИП.
-

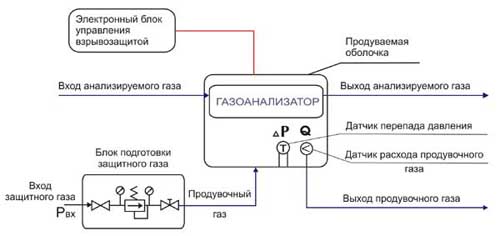

Блок подготовки защитного газа
предназначен для регулирования и
стабилизации давления воздуха питания.
-
Блок управления предназначен для
контроля перепада давления в оболочке,
расхода защитного газа, а также для
включения и отключения электропитания
газоанализатора. Устанавливается во
взрывобезопасном помещении, линия связи до
300 м.
|
Давление воздуха в питающей сети |
Рвх = 4 - 6кгс/см2 |
|
Расход воздуха питания |
Q = 2м3/час |
|
Перепад давления в оболочке |
P = 50 - 150 мм вод.ст. |
|
