Вентили ВТ, ВТР
Вентили ВТ
Вентили ВТ,
ВТР
Предназначены для точной регулировки
расхода газа в системах газового анализа

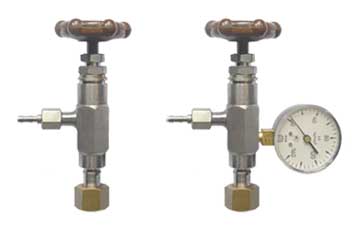

Вентили баллонные точной регулировки ВТР-1 и
ВТР-1-М160
|
 Устанавливается на баллоны любого
литража, для 40-литровых
баллоноввентиль комплектуется
переходником.
Накидная гайка
изготовлена из неискрящего материала -
латунь ЛС-52, для работы с баллонами,
содержащими горючие газы.Вентили
поставляются в обезжиренном состоянии
для работы с кислородными смесями. |
Предназначены для установки на
баллоны с поверочной газовой смесью (ПГС)
для точной регулировки расхода газа
подаваемого на газоанализатор при
калибровке и поверке. В состав вентиля
ВТР-1-М160 входит манометр МП2-У с
диапазоном измерения от 0 до 160
кгс/см2, показывающий давление в
баллоне. По желанию заказчика вентили
могут поставляться с присоединительной
накидной гайкой с левой или правой
резьбой.
|
Технические характеристики
|
Диапазон рабочего давления |
0-150 кгс/см2 |
|
Условный проход, DУ |
3 мм |
|
Материалы основных деталей:корпусигольчатый штокнабивка сальника |
сталь 12Х18Н10Тсталь 40Х13фторопласт Ф4 |
|
Масса |
0,7 кг |
Вентиль трассовый точной регулировки ВТР-4
Предназначен для точной регулировки и
перекрытия расхода газа в линиях
газоаналитических систем, научных и
испытательных стендах. Применяется в
производстве редких газов на газопроводах
установки оборудования КИПиА.Предназначен для панельного монтажа.
Технические характеристики
|
Диапазон рабочего давления ВТР-4 |
0-6 кгс/см2 |
|
Условный проход, DУ |
3 мм |
|
Присоединение |
Штуцерно-ниппельноепод гибкую трубу диам. 4-8 мм,под сварку диам. 6х1 мм |
|
Материалы основных деталей:корпусигольчатый штокнабивка сальника |
сталь 12Х18Н10Тсталь 40Х13фторопласт Ф4 |
|
Масса |
0,6 кг
|
Вентиль запорный игольчатый ВТ-5, ВТ-5-01
Назначение - вентили ВТ-5,
ВТ-5-01 предназначены для перекрытия
потока рабочей среды или управления потоком
путем изменения проходного сечения.Применение - вентили ВТ-05,
ВТ-5-01 применяются для жидких и газообразных
сред на уравнительных и присоединительных линиях
дифманометров в системах пробоподготовки
газоанализаторов, для подачи пробы в
кондуктометры, на импульсных,
дренажно-продувочных линиях установки
теплотехнического оборудования системы КИПиА.
Технические характеристики
|
Давление рабочей среды Рр.
Температура рабочей среды Тр |
до 25 МПа (250 кгс/см2)
3мм |
|
Температура рабочей среды, ТР |
до 300оС |
|
Условный проход, DУ* |
15 мм |
|
Штуцерно-ниппельное соединение |
шар по конусу |
|
Средний ресурс |
3000 циклов |
|
Масса |
0,6 кг |
|
Материалы
деталей: |
|
Корпус и ниппеливентиля ВТ-5вентиля ВТ-5-01 |
сталь 20, покрытие Ц6.хрсталь 12Х18Н10Т |
|
Шпиндель |
сталь 40Х13 |
|
Сальник |
асбест с графитом,
фторграфит |
Дополнительная информация
-
Применяется взамен вентиля
15С54БК.
-
В состав изделия входят ниппели
и накидные гайки.
-
Рабочее положение - любое.
-
Сертификат соответствия POCC RU.
АЯ77.ВО1111 N 3531168.
-
Лицензия N 0531179.
-
Вентиль внесен в номенклатурный
каталог-справочник “Арматура-2001”.
* Условный проход
(номинальный размер) DУ и DN трубопроводной
арматуры - это номинальный внутренний
диаметр присоединяемого к арматуре
трубопровода в миллиметрах. Размеры условных
проходов должны соответствовать числам
параметрического ряда согласно ГОСТ
28338-89.
Вентиль трассовый точной регулировки ВТР-5
Назначение - Предназначен для
точной регулировки и перекрытия расхода газа в
линиях газоаналитических систем, научных и
испытательных стендах. Применение
- Применяется в производстве редких газов на
газопроводах установки оборудования КИПиА.Предназначен для панельного монтажа..
Технические характеристики
|
Давление рабочей среды, РР |
до 25 МПа (250 кгс/см2) |
|
Присоединение
|
штуцерно-нипельное под
сварку |
|
Средний ресурс |
3000 циклов |
|
Материалы
деталей: |
|
Корпус игольчатый штокнабивка сальника |
сталь 12Х18ХН10Тсталь 40Х13фторопласт Ф4 |
|
Масса |
0,6 кг |
|
