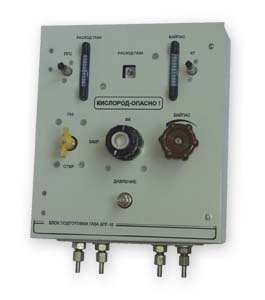

Блок подготовки газа БПГ-10
Блок подготовки газа БПГ-10
Блок
подготовки газа БПГ-10
|
 |
Предназначен для
регулирования и стабилизации расхода и
давления анализируемого газа перед
подачей на термомагнитные,
термокондуктометрические и
оптико-абсорбционные газоанализаторы.
Функциональные возможности
-
регулирование и стабилизация
расхода анализируемого газа.
-
регулирование и стабилизация
давления анализируемого газа.
-
визуальный контроль качества
очистки подаваемой на газоанализатор
газовой смеси.
Состав блока БПГ-10
-
шкаф монтажный
-
вентиль тонкой регулировки ВТР
-
стабилизатор давления САД - 307
-
стабилизатор расхода СРГ - 23
-
индикаторы расхода ИР
-
фильтр контрольный ФК
-
штуцерно-ниппельные соединения
|
Технические характеристики
|
Наименование |
Значения параметра |
|
На входе |
На выходе |
|
температура |
5-50оС |
|
влагосодержание |
меньше точки росы |
|
давление |
избыточное 0,2 - 5,1
кгс/см2 |
избыточное 0,1 - 0,3
кгс/см2 |
|
расход |
до 40 - 130 л/ч |
до 5 - 24 л/ч |
|
механические примеси |
до 100 мг/м3 |
до 1 мг/м3 |
|
габаритные размеры |
420 х 310 х170 |
|
