РТС*, регулятор температуры
Регулятор температуры электронный РТС
Регулятор температуры электронный
РТС-П-ЭМ
 Регулятор
температуры предназначен для оптимизации расхода теплоносителя в отопительных
системах зданий с учетом температуры наружного воздуха, а также времени суток и
дня недели.
Регулятор
обеспечивает следующие основные режимы работы:
– коррекцию
расхода теплоносителя в автоматическом режиме в зависимости от температуры
наружного воздуха (режим погодного компенсатора);
– программирование величины снижения расхода теплоносителя (режим экономии), а
также времени включения и выключения режима экономии на каждый день недели.
Кроме того,
регулятор обеспечивает:
– ручную
поднастройку величины расхода теплоносителя “больше-меньше” на работающем
регуляторе при помощи задатчика термосистемы;
– автоматическое полное открытие регулирующего клапана при отключении питания;
– автоматическое прекращение режима экономии теплоносителя при понижении
температуры наружного воздуха ниже минус 30 °С;
– автоматическое включение циркулярного насоса (на 15 мин. в начале каждого
часа) во внутреннем контуре системы отопления при уменьшении расхода
теплоносителя ниже критического значения;
– ручную установку и дальнейший автоматический отсчет текущего реального
времени и календаря;
– индикацию включения насоса и термостата, а также режимов работы.
Основные
технические характеристики
|
Диаметр условного
проходного сечения исполнительного механизма, DN, мм |
Условная пропускная
способность, Кv, м3/ч |
Относительная протечка,
Кvо, %, не более |
Условное давление
рабочей среды, РN, МПа |
Допустимый перепад
давления на регулирующем органе исполнительного механизма, МПа |
25
32
40
50
65
80
100
|
6,3
10
16
25
40
63
100
|
10
10
10
10
10
10
10 |
1,6
1,6
1,0
1,0
1,0
0,63
0,63
|
0,45
0,5
0,4
0,25
0,3
0,3
0,25
|
|
Tемпература рабочей среды
регулятора от 5 до 150 °С.
Электрическое питание блока
питания регулятора осуществляется от сети переменного тока напряжением 220 В и
частотой 50±1 Гц.
Средний срок службы - не
менее 12 лет.
Оформление заказа
При заказе необходимо
указать:
- Наименование “Регулятор
температуры электронный”
- Условное обозначение
(составляется по структурной схеме, приведенной ниже)
- Обозначение ТУ

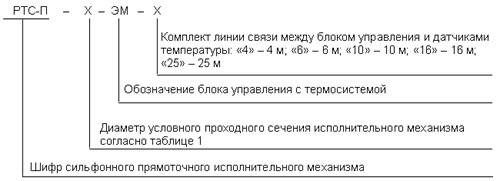

Структура
условного обозначения
Пример
заказа
Регулятор температуры с
диаметром условного проходного сечения исполнительного механизма 80 мм с
комплектом линии связи на 25 м: “Регулятор температуры электронный
РТС-П-80-ЭМ-25 ТУ4218-080-00227471-2000”
Примечание. При отсутствии в
заказе длины связи между блоком управления и датчиками температуры регуляторы
комплектуются линией связи длиной 4 м.
|
